Bornes de raccordement pour armatures

Bornes pour la connexion de treillis soudés pour béton armé ou d’armatures composées de conducteurs ronds ou plats.

Disposition :
(II) = parallèle
(+) = perpendiculaire

Détails

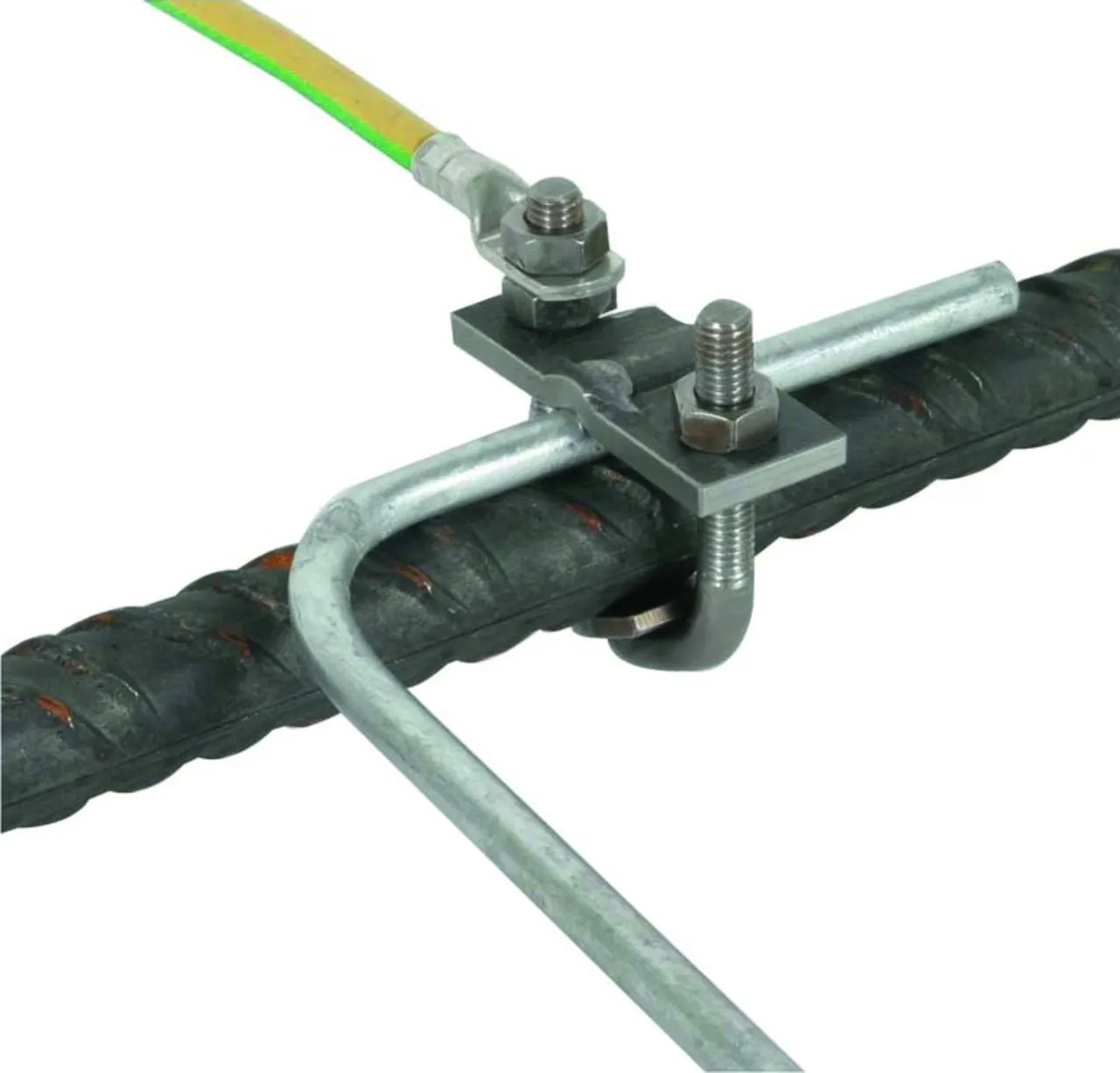

Fig. 4 : borne à étrier avec cosse
lorem ipsum

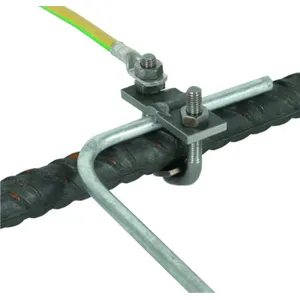

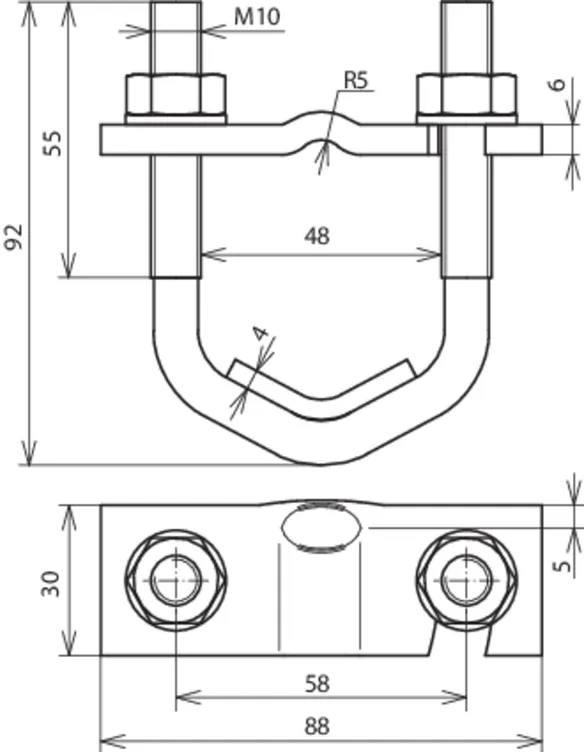

Fig. 2 : borne à étrier, réf. 308 045
lorem ipsum

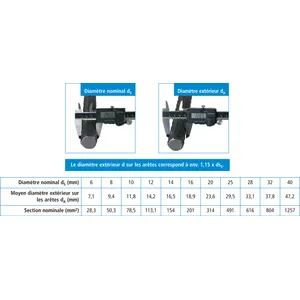

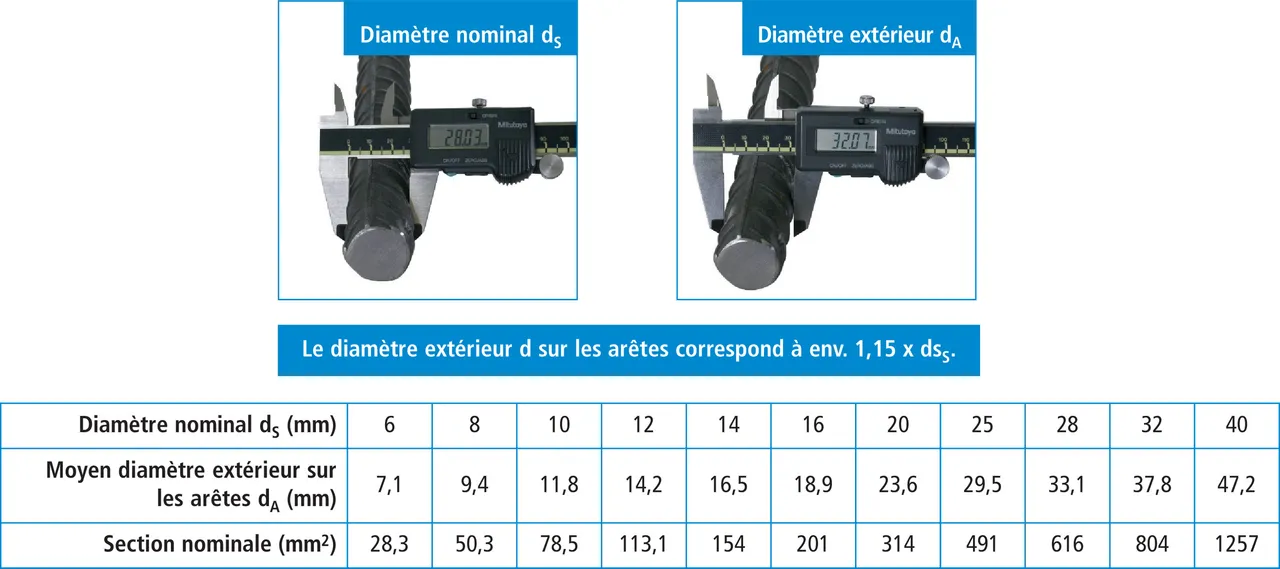

Fig. 1 : diamètre des fers d’armature.
Acier pour armatures de structures portantes en béton selon NF EN 10080:2005.
lorem ipsum

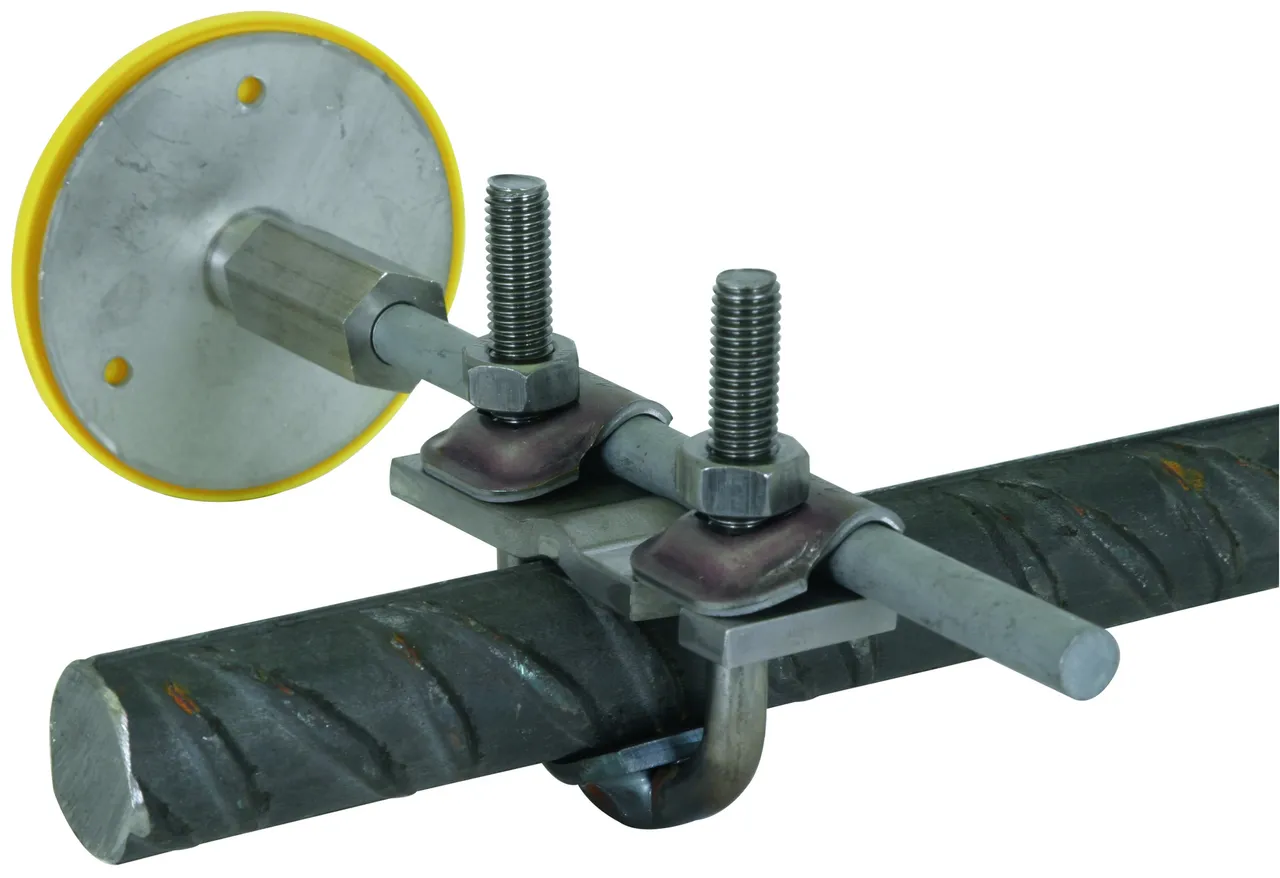

Fig. 3 : borne à étrier, réf. 308 046
lorem ipsum

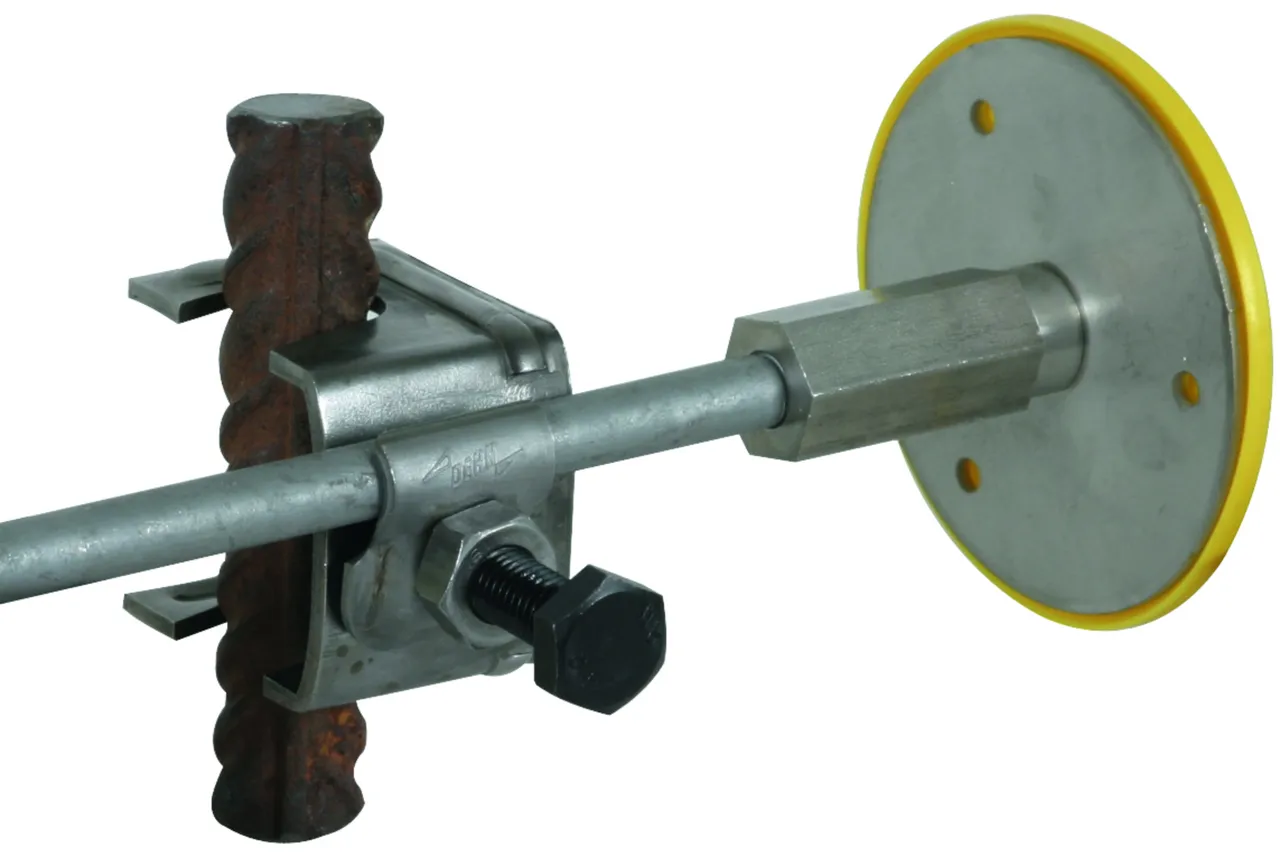

Fig. 5 : borne de raccordement, réf. 308 035
lorem ipsum

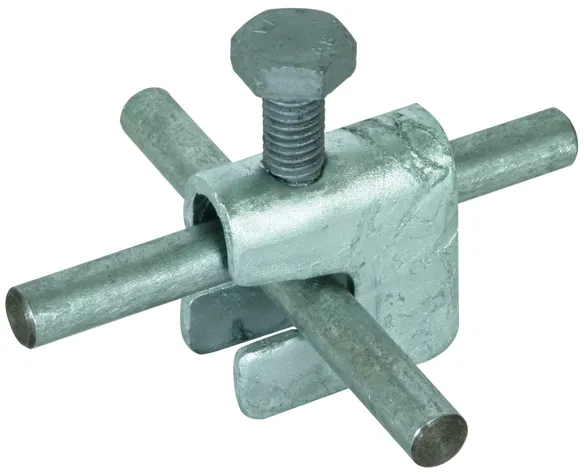

Pour raccordement en T, perpendiculaire ou parallèle

1 Produit

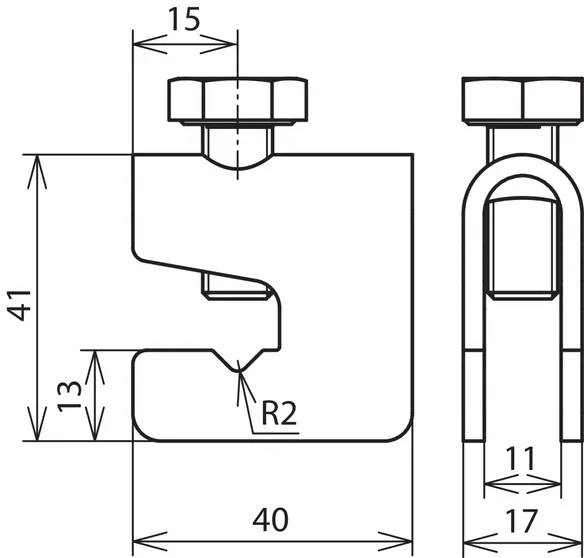

Référence de la pièce 308025 VK A UNI ST

GTIN 4013364035881, Clients tariffs no (UE): 85359000, Poids brut: 102.00 g, Prix unitaire: 50.00 pièce(s)

Images

Plus d'informations


Matériau: St/tZn
Plage de serrage rd/rd: (+) 6-10 / 6-10 mm
Plage de serrage rd/pl: (+) 6-10 / 30 mm
Plage de serrage pl/pl: (II) 30 / 30 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 9 kA

produit : DEHN
Type: VK A UNI ST
Référence: 308025
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn
Plage de serrage rd/rd (+) 6-10 / 6-10 mm
Plage de serrage rd/pl (+) 6-10 / 30 mm
Plage de serrage pl/pl (II) 30 / 30 mm
Vis di M10 x 25 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9 kA

Le produit 308025 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308025 a été ajouté au panier.

Aller à la boutique en ligne

Pour raccordement en T, perpendiculaire ou parallèle

1 Produit

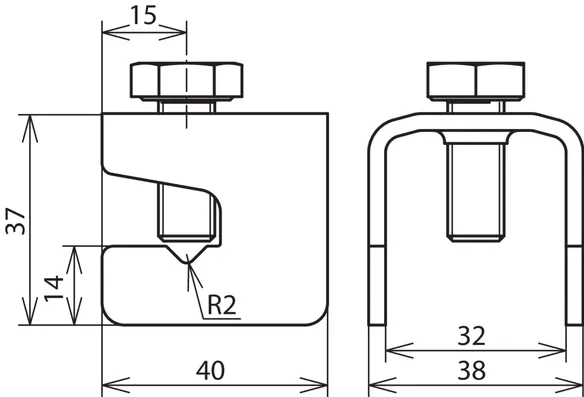

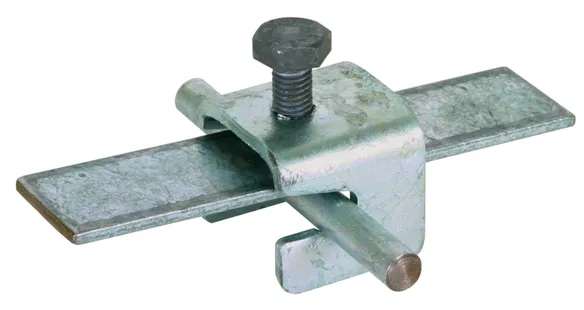

Référence de la pièce 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, Clients tariffs no (UE): 85359000, Poids brut: 111.00 g, Prix unitaire: 25.00 pièce(s)

Images

Plus d'informations

Borne de raccordement pour armatures, St/tZn
Borne de raccordement pour ferraillage béton
et conducteur plat
Raccordement en croix et en parrallèle.
Matériau: St/tZn
Plage de serrage rd/pl: (+) 6-10 / 30 mm
Plage de serrage pl/pl: (+ / II) 30 / 30 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 13 kA

produit : DEHN
Type: VK 6.10 FL30 FL30 BSB STTZN
Référence: 308026
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn
Plage de serrage rd/pl (+) 6-10 / 30 mm
Plage de serrage pl/pl (+ / II) 30 / 30 mm
Vis di M10 x 25 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 13 kA
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 308026 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308026 a été ajouté au panier.

Aller à la boutique en ligne

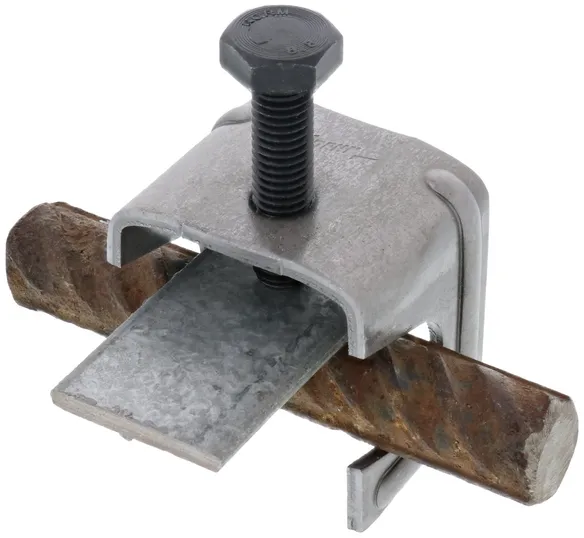

Pour raccordement en T et perpendiculaire

Remarque: couple de serrage recommandé ≥ 10 Nm.

1 Produit

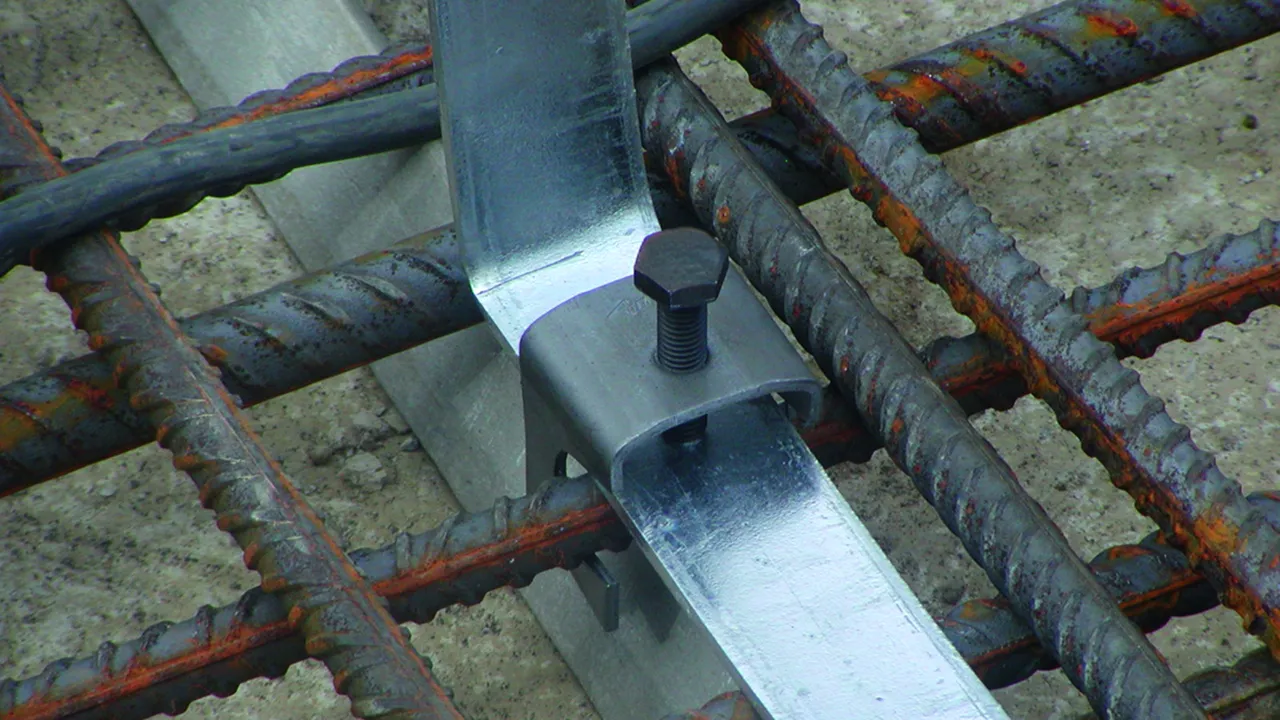

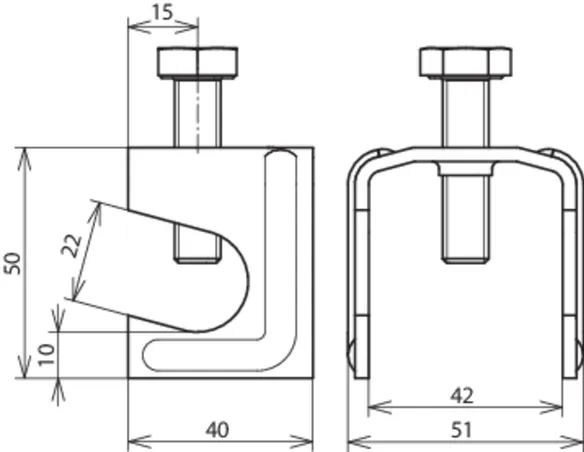

Référence de la pièce 308030 VK A R22 F40 STBL

GTIN 4013364030749, Clients tariffs no (UE): 85359000, Poids brut: 130.00 g, Prix unitaire: 50.00 pièce(s)

Images

Plus d'informations

Borne de raccordement pour armatures, St/tZn
Borne de raccordement pour ferraillage béton
et conducteur plat
Raccordement en croix et en parrallèle.
Matériau: St/nu
Plage de serrage rd/pl: (+) 6-22 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 1,0 kA

produit : DEHN
Type: VK A R22 F40 STBL
Référence: 308030
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/nu
Plage de serrage rd/pl (+) 6-22 / 30-40 mm
Vis di M10 x 40 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 1,0 kA
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 308030 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308030 a été ajouté au panier.

Aller à la boutique en ligne

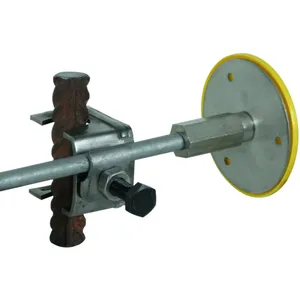

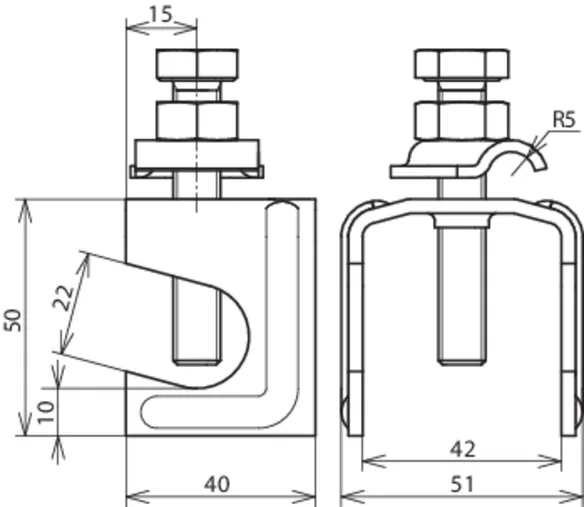

Pour raccordement en T, perpendiculaire ou parallèle avec dispositif de serrage

Pour le raccordement flexible de conducteurs ronds ou pour le point de prise de terre avec fixation au coffrage.

1 Produit

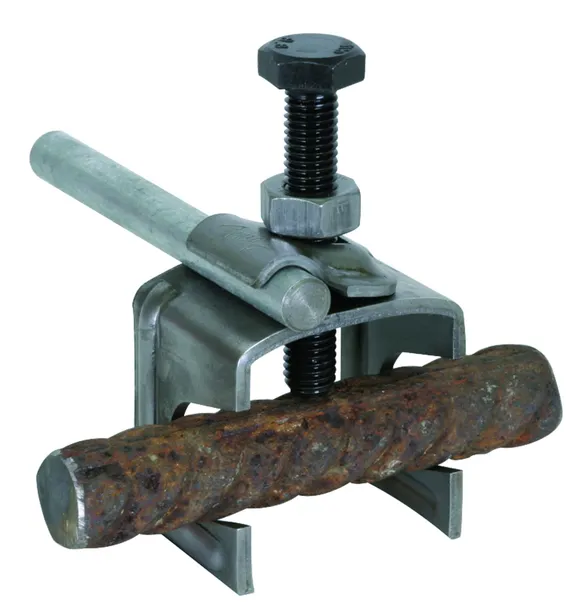

Référence de la pièce 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Clients tariffs no (UE): 85359000, Poids brut: 169.60 g, Prix unitaire: 25.00 pièce(s)

Images

Plus d'informations

Borne de connexion pour armature acier, St/tZn
Borne de connexion pour raccorder l'armature au conducteur rond
Raccordement en croix et en parallèle
Avec pièce de serrage pour conducteurs rond ou point de prise de terre inséré dans le béton.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 6-22 / 6-10 mm
Plage de serrage rd/pl: (+) 6-22 / 40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 1,0 kA

produit : DEHN
Type: VK 6.22 FL40 KB6.10 BSB STBL
Référence: 308035
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/nu
Plage de serrage rd/rd (+/II) 6-22 / 6-10 mm
Plage de serrage rd/pl (+) 6-22 / 40 mm
Vis di M10 x 60 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 1,0 kA
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 308035 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308035 a été ajouté au panier.

Aller à la boutique en ligne

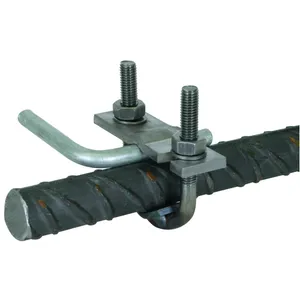

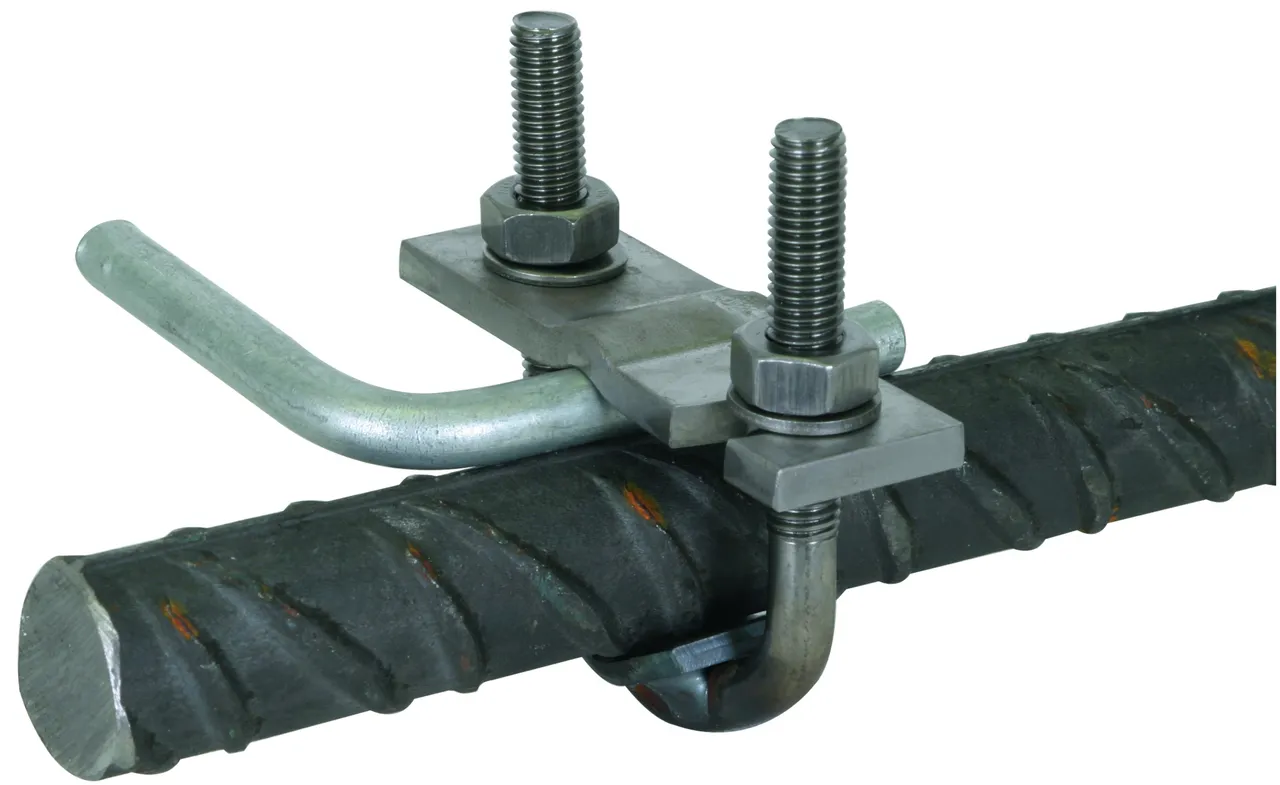

Borne à étrier pour de grands diamètres

1 Produit

Référence de la pièce 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, Clients tariffs no (UE): 85359000, Poids brut: 266.50 g, Prix unitaire: 25.00 pièce(s)

Images

Plus d'informations

Borne de raccordement en U pour de gros diamètres, St/tZn
Borne de raccordement en U pour armatures acier
Pour de gros diamètres
Pour raccordement des armatures acier avec des conducteurs rond
Raccordement en croix et en parallèle.
Matériau: St/nu
Plage de serrage rd/rd: (II) 16-48 / 6-10 mm
Plage de serrage rd/pl: (II) 16-48 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 16 kA

produit : DEHN
Type: BVK 16.48 6.10 FL40 BSB STBL
Référence: 308045
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/nu
Plage de serrage rd/rd (II) 16-48 / 6-10 mm
Plage de serrage rd/pl (II) 16-48 / 30-40 mm
Vis étrier fileté M10 x 48 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 16 kA
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 308045 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308045 a été ajouté au panier.

Aller à la boutique en ligne

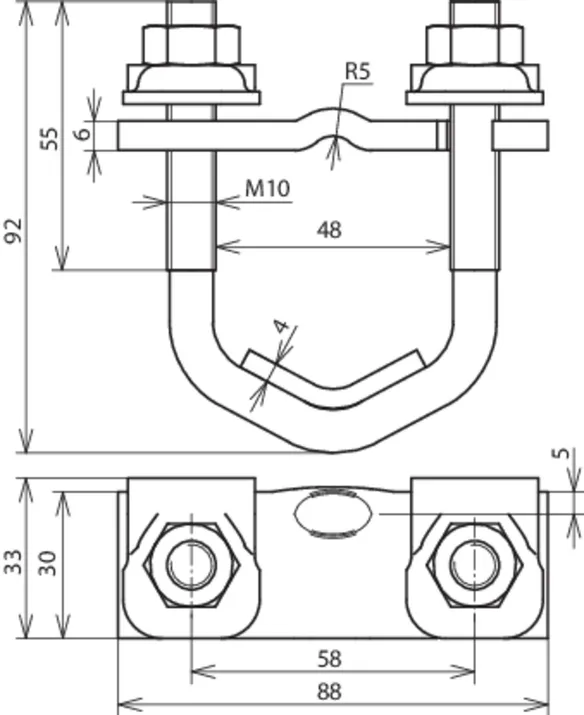

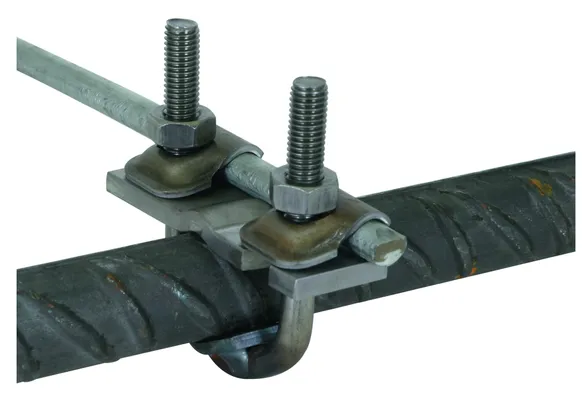

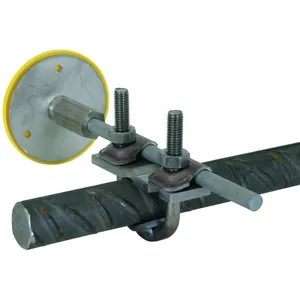

Borne à étrier pour de grands diamètres, avec deux dispositifs de serrage supplémentaires

Pour le raccordement perpendiculaire de conducteurs ronds (6-10 mm) ou pour le raccordement simultané du point de prise de terre.

1 Produit

Référence de la pièce 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Clients tariffs no (UE): 85359000, Poids brut: 292.40 g, Prix unitaire: 25.00 pièce(s)

Images

Plus d'informations

Borne de raccordement en U, St/tZn
Borne de raccordement en U pour armatures
Pour de gros diamètres
Pour raccorder les aramtures acier avec les conducteurs rond
Raccordement en croix ou en parallèle
Avec pièce de serrage pour les conducteurs rond ou les points de prise de terre inséré dans le coffrage béton.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 16-48 / 6-10 mm
Plage de serrage rd/pl: (II) 16-48 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 9,9 kA

produit : DEHN
Type: BVK 16.48 FL40 KB6.10 BSB STBL
Référence: 308046
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/nu
Plage de serrage rd/rd (+/II) 16-48 / 6-10 mm
Plage de serrage rd/pl (II) 16-48 / 30-40 mm
Vis étrier fileté M10 x 48 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9,9 kA
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 308046 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308046 a été ajouté au panier.

Aller à la boutique en ligne

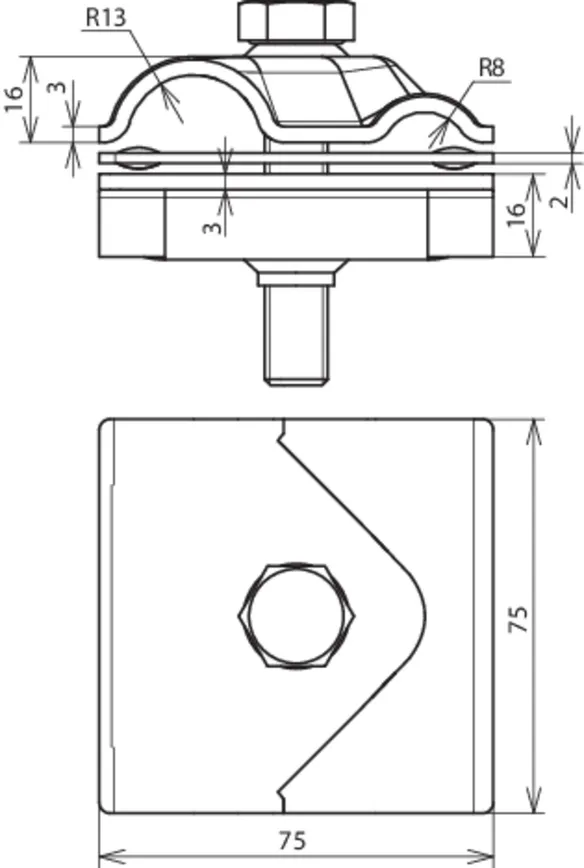

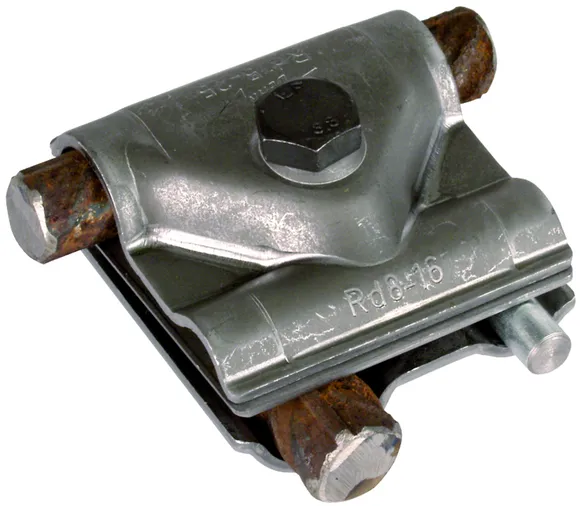

Borne MAXI-MV

Pour raccordement en T, perpendiculaire ou parallèle.

1 Produit

Référence de la pièce 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, Clients tariffs no (UE): 85359000, Poids brut: 462.30 g, Prix unitaire: 20.00 pièce(s)

Images

Plus d'informations

Borne MAXI MV, St/tZn
Borne MAXI MV
Pour raccordement des armatures acier aux conducteurs rond
Raccordement en croix et en prallèle.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 8-16 / 15-25 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 10,2 kA

produit : DEHN
Type: MAMVK 8.16 15.25 STBL
Référence: 308040
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/nu
Plage de serrage rd/rd (+/II) 8-16 / 15-25 mm
Vis di M12 x 65 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 10,2 kA
Certifié UL UL 467
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 308040 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308040 a été ajouté au panier.

Aller à la boutique en ligne

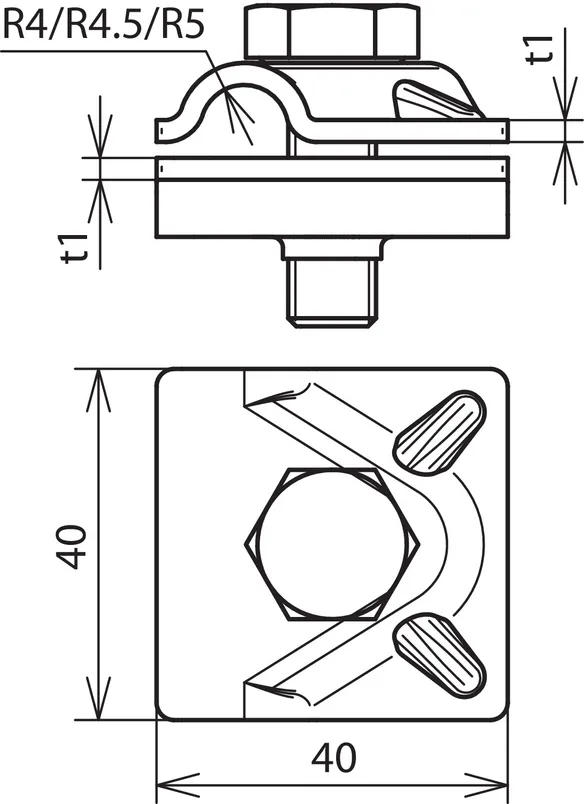

Borne MV avec vis hexagonale

Filetage dans la partie inférieure.

2 Produits

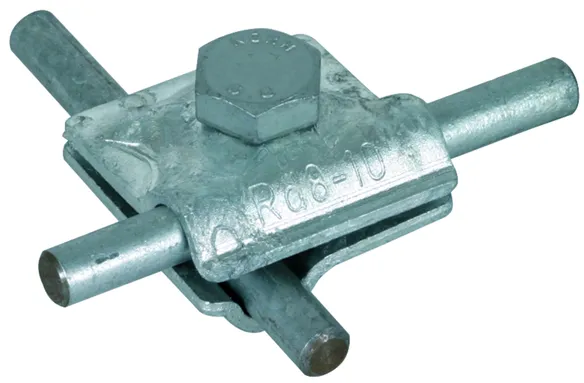

Référence de la pièce 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, Clients tariffs no (UE): 85359000, Poids brut: 101.00 g, Prix unitaire: 50.00 pièce(s)

Images

Plus d'informations


Matériau: St/tZn
Plage de serrage rd: 8-10 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 7,3 kA

produit : DEHN
Type: MVK 8.10 SKM10X30 STTZN
Référence: 390050
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn
Plage de serrage rd 8-10 mm
Vis di M10 x 30 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,3 kA
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 390050 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 390050 a été ajouté au panier.

Aller à la boutique en ligne

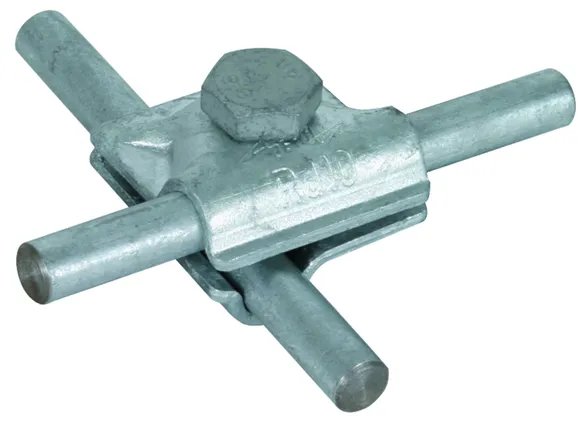

Référence de la pièce 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, Clients tariffs no (UE): 85359000, Poids brut: 103.00 g, Prix unitaire: 50.00 pièce(s)

Images

Plus d'informations


Matériau: St/tZn
Plage de serrage rd: 10 mm
Normes: NF EN 62561-1

produit : DEHN
Type: MVK 10 SKM10X35 STTZN
Référence: 391050
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn
Plage de serrage rd 10 mm
Vis di M10 x 35 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 391050 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 391050 a été ajouté au panier.

Aller à la boutique en ligne

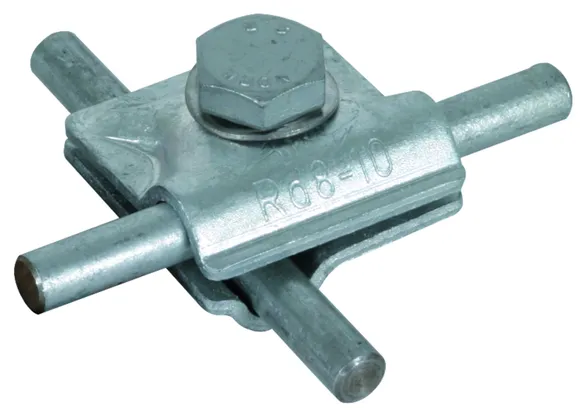

Borne MV avec vis hexagonale et rondelle élastique

Filetage dans la partie inférieure.

1 Produit

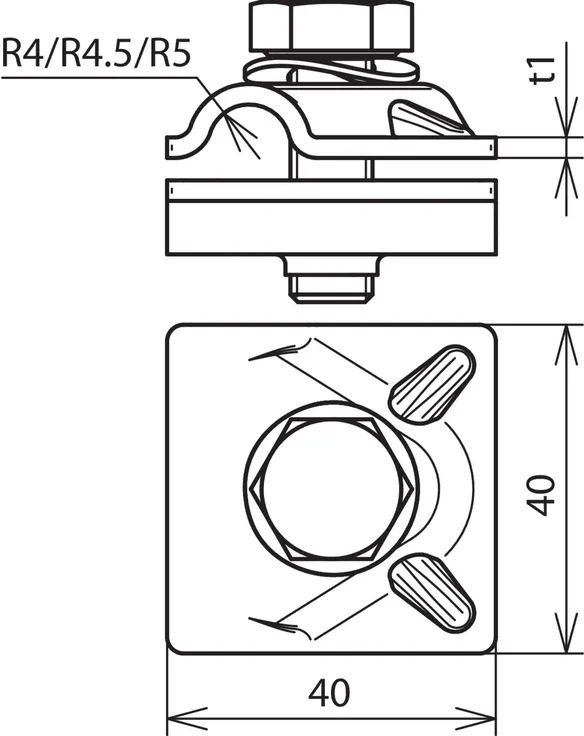

Référence de la pièce 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, Clients tariffs no (UE): 85359000, Poids brut: 92.00 g, Prix unitaire: 50.00 pièce(s)

Images

Plus d'informations


Matériau: St/tZn
Plage de serrage rd: 8-10 mm
Normes: NF EN 62561-1

produit : DEHN
Type: MVK 8.10 SKM10X30 FSC STTZN
Référence: 390550
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn
Plage de serrage rd 8-10 mm
Vis di M10 x 30 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Le produit 390550 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 390550 a été ajouté au panier.

Aller à la boutique en ligne

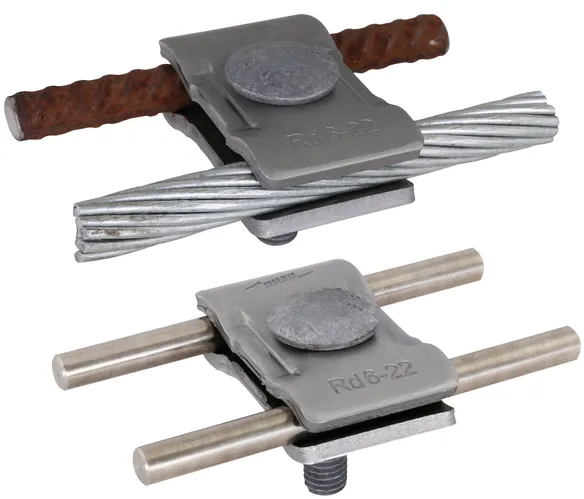

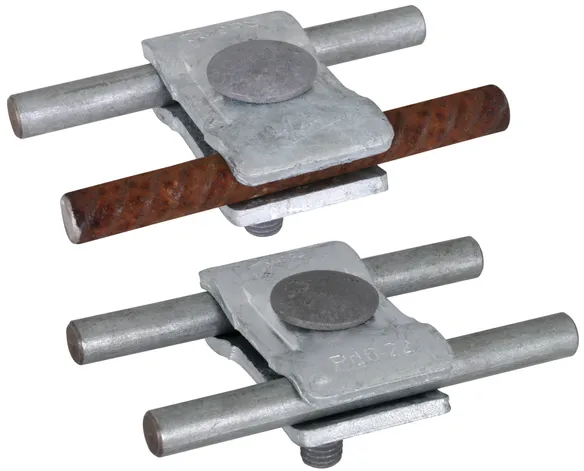

Raccord parallèle

2 Produits

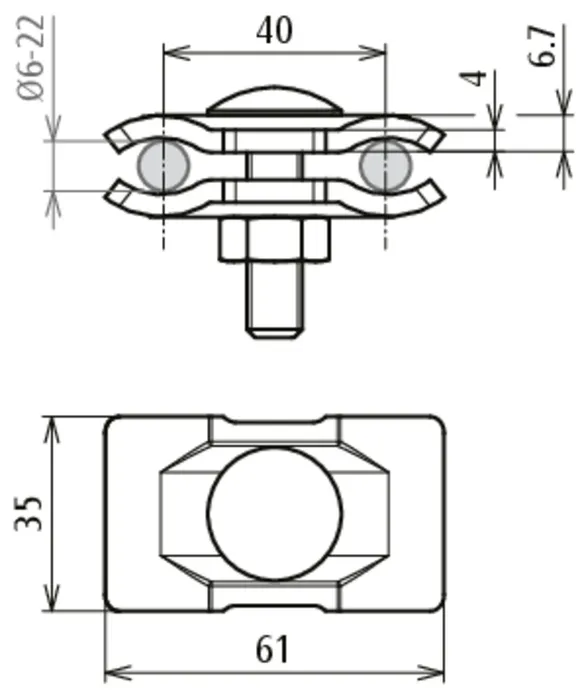

Référence de la pièce 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Clients tariffs no (UE): 85359000, Poids brut: 163.16 g, Prix unitaire: 50.00 pièce(s)

Images

Plus d'informations

Raccord parallèle avec une vis en acier/nu
Raccord parallèle pour relier deux conducteurs en parallèle
Matériau: St/nu
Plage de serrage rd/rd: 6-22 / 6-22 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 6,1 kA

produit : DEHN
Type: PV 6.22 FRM10X40 STBLANK
Référence: 306121
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/nu
Plage de serrage rd/rd 6-22 / 6-22 mm
Vis e M10 x 40 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,1 kA

Le produit 306121 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 306121 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Clients tariffs no (UE): 85359000, Poids brut: 167.12 g, Prix unitaire: 50.00 pièce(s)

Images

Plus d'informations

Raccord parallèle avec une vis en acier/nu
Raccord parallèle pour relier deux conducteurs en parallèleParallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Matériau: St/tZn
Plage de serrage rd/rd: 6-22 / 6-22 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 6,1 kA

produit : DEHN
Type: PV 6.22 FRM10X40 STTZN
Référence: 306122
ou équivalent

Certificats



Caractéristiques techniques

Matériau St/tZn
Plage de serrage rd/rd 6-22 / 6-22 mm
Vis e M10 x 40 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,1 kA

Le produit 306122 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 306122 a été ajouté au panier.

Aller à la boutique en ligne
back to top
