Accessoires de câblage STAK

Permet le câblage en V optimisé CEM selon la norme CEI 60364-5-53

Détails

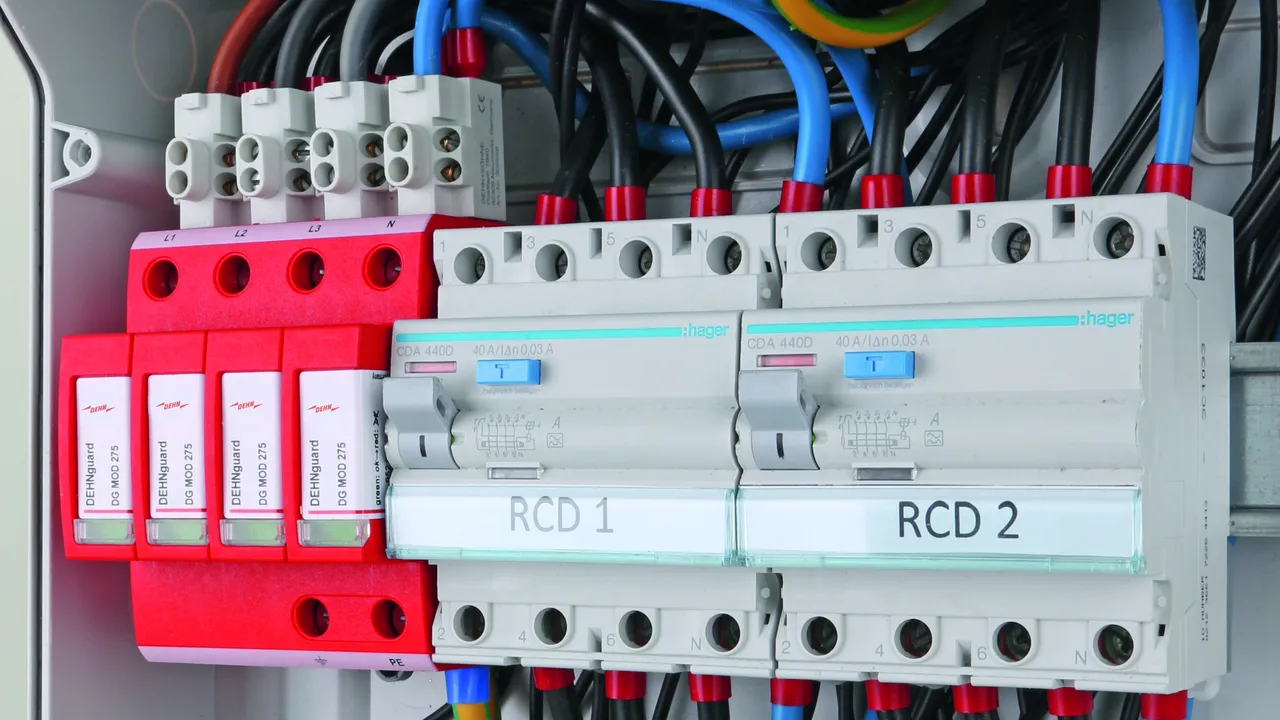

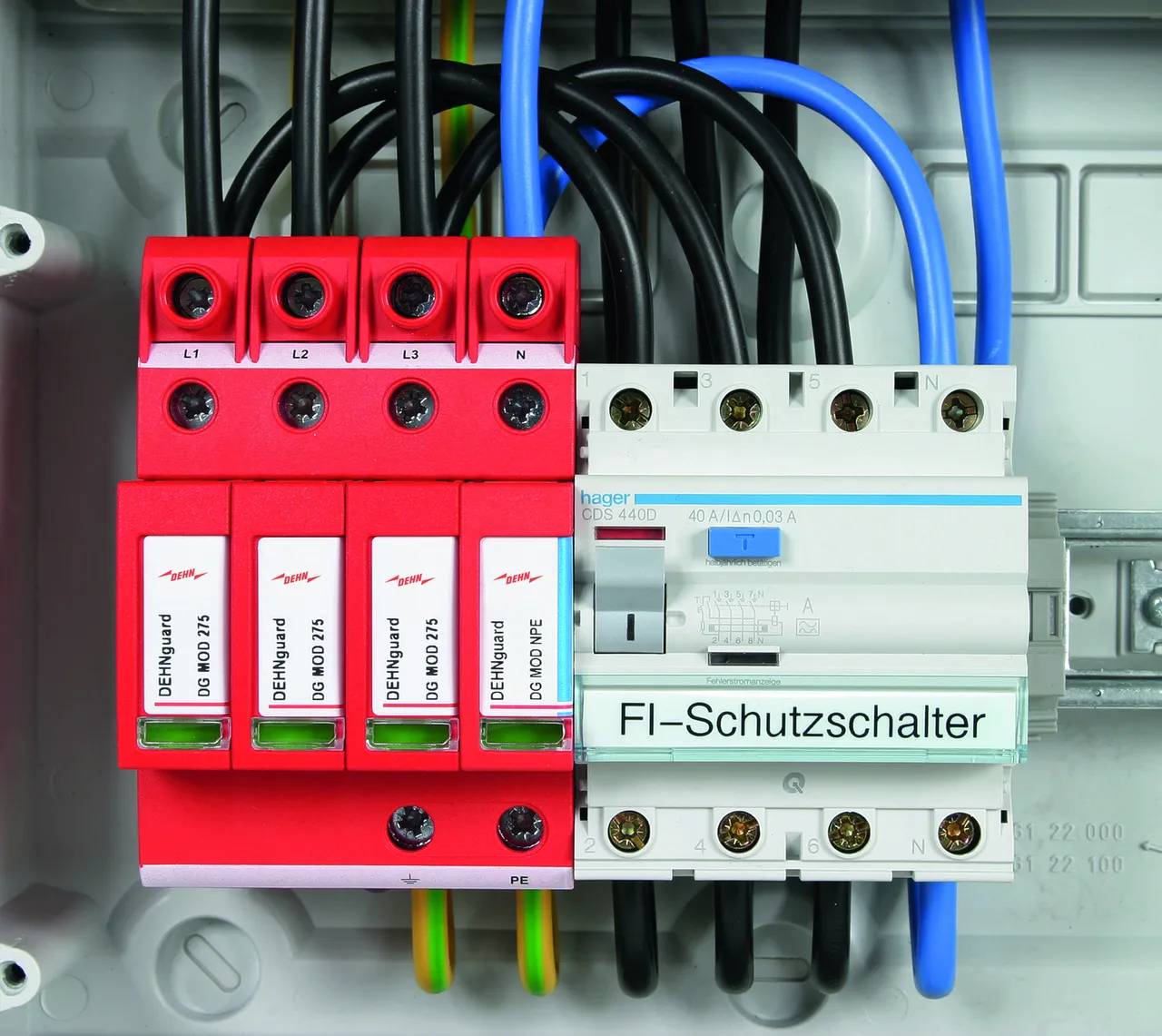

Réalisation d'un câblage en V
selon la norme NF C15-100 grâce au bornier STAK 2X16.
lorem ipsum

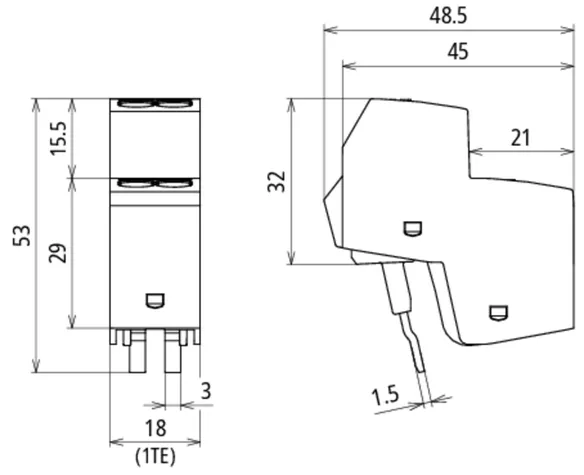

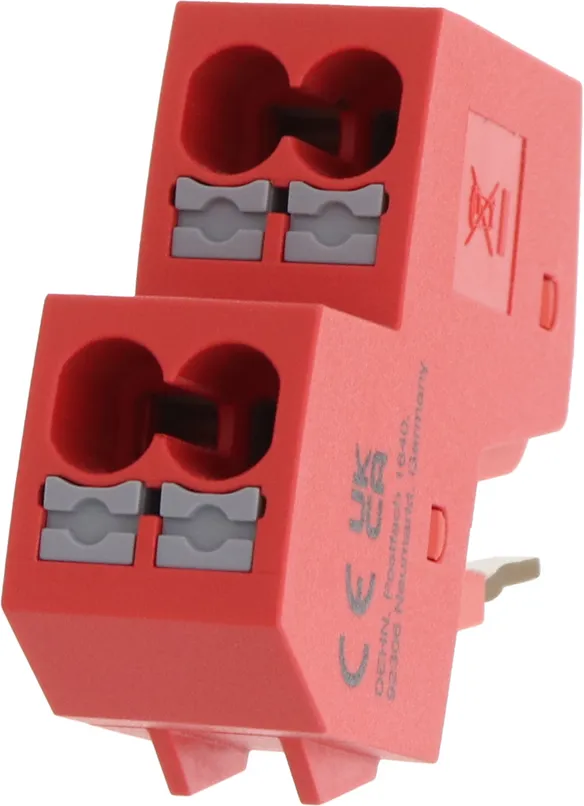

Borne à ressort push-in STAK 4X10

1 Produit

Référence de la pièce 952588 STAK 4X10

GTIN 4013364526624, Clients tariffs no (UE): 85369010, Poids brut: 35.67 g, Prix unitaire: 2.00 pièce(s)

Images

Plus d'informations

Borne push-in STAK 4X10
Section de raccordement : 4 x 10 mm²

produit : DEHN
Type: STAK 4X10
Référence: 952588
ou équivalent

Certificats



Caractéristiques techniques

Tension d’utilisation permanente max AC (UC ) 275 V
Tension PV max. (UCPV ) 1500 V
Courant de foudre (10/350 µs) (Iimp ) 6,25 kA
Courant nominal de décharge (8/20 µs) (In ) 20 kA
Courant de décharge max. (8/20 µs) (Imax ) 40 kA
Capacité de raccordement (min.) 1,5 mm2 brins rigides / 6 mm2 brins souples
Capacité de raccordement (max.) 10 mm2 brins rigides / brins souples
Section de raccordement (min.) avec manchon de bout 1,5 mm²
Section de raccordement (max.) avec manchon de bout 6 mm²
Section de raccordement (max.) avec manchon de bout, sans col 10 mm²

Le produit 952588 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952588 a été ajouté au panier.

Aller à la boutique en ligne

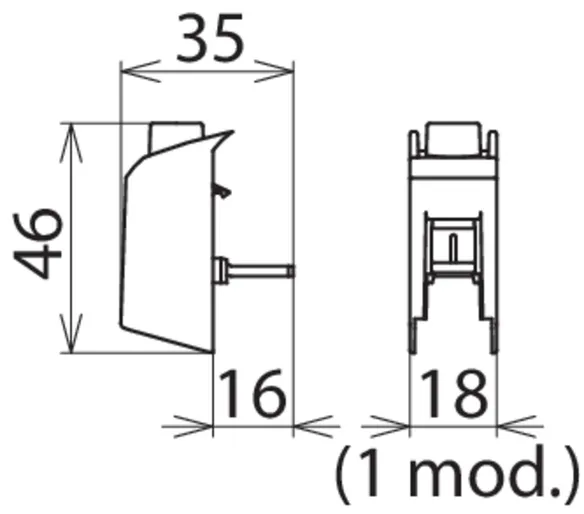

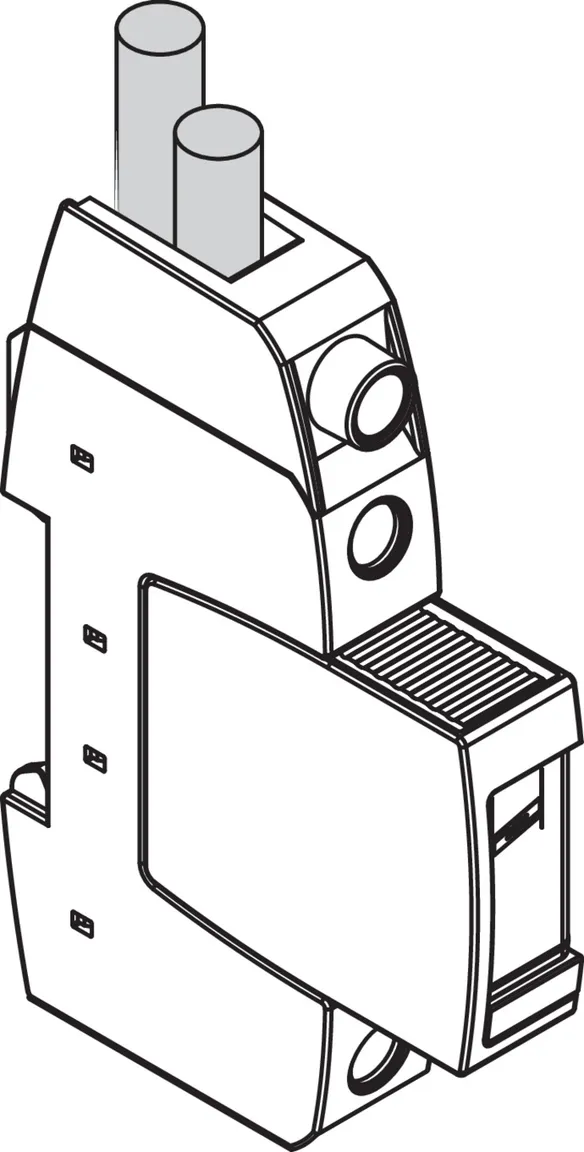

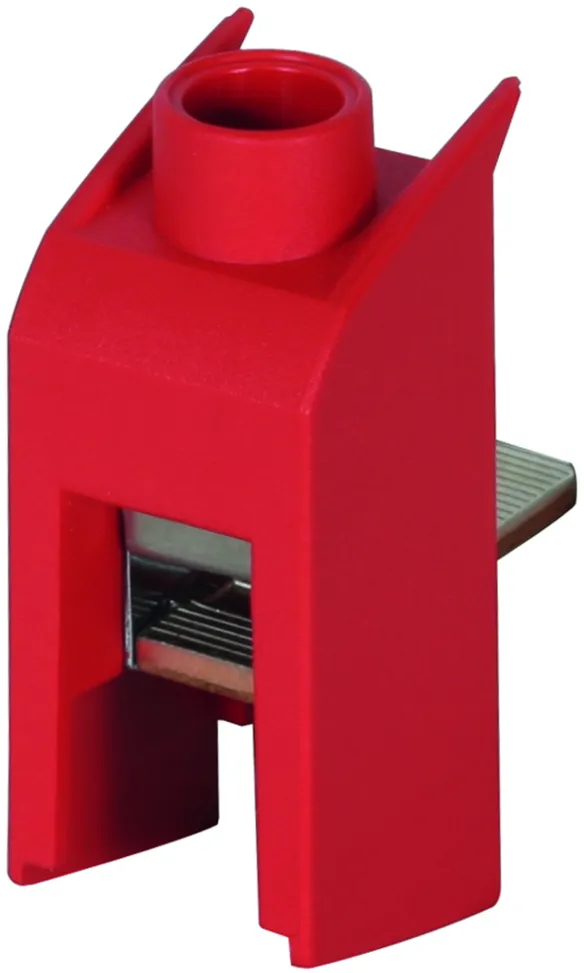

Borne de raccordement mâle STAK 25

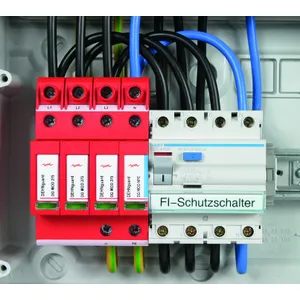

Borne de raccordement mâle pour la réalisation d'un câblage en V pour les parafoudres selon la norme NF C15-100.

1 Produit

Référence de la pièce 952589 STAK 25

GTIN 4013364132306, Clients tariffs no (UE): 85369010, Poids brut: 17.40 g, Prix unitaire: 4.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: STAK 25
Référence: 952589
ou équivalent

Certificats



Caractéristiques techniques

Tension nominale AC / DC (UN ) 600 V
Tension PV max. [UCPV] avec DEHNguard M YPV ... 1200 V
Courant nominal AC (IL ) 100 A
Courant de foudre (10/350 µs) (Iimp ) 25 kA
Courant maximal de décharge (8/20 µs) 50 kA
Capacité de raccordement (min.) 1,5 mm2 rigide/brins souples
Capacité de raccordement (max.) 25 mm2 multi-brins/16 mm2 brins souples
Mode de raccordement par l'avant

Le produit 952589 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952589 a été ajouté au panier.

Aller à la boutique en ligne

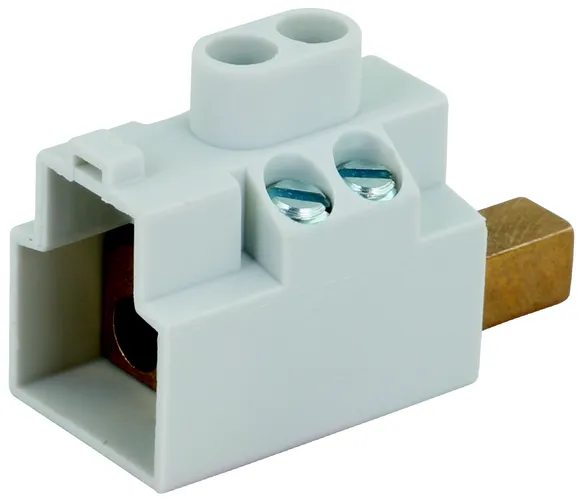

Borne de raccordement mâle STAK 3X16

Bornier de raccordement pour optimiser le câblage des parafoudres selon la norme NF C15-100.

1 Produit

Référence de la pièce 900588 STAK 3X16

GTIN 4013364323933, Clients tariffs no (UE): 85369010, Poids brut: 40.00 g, Prix unitaire: 4.00 pièce(s)

Images

Plus d'informations



produit : DEHN
Type: STAK 3X16
Référence: 900588
ou équivalent

Certificats



Caractéristiques techniques

Tension nominale AC / DC (UN ) 690 V / 1500 V
Courant nominal AC (IL ) 160 A
Courant de charge avec câblage en V 80 A
Courant de foudre (10/350 µs) (Iimp ) 25 kA
Capacité de raccordement (min.) 1,5 mm2 rigide/brins souples
Capacité de raccordement (max.) 16 mm2 multi-brins/10 mm2 brins souples
Mode de raccordement par l'avant

Le produit 900588 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900588 a été ajouté au panier.

Aller à la boutique en ligne

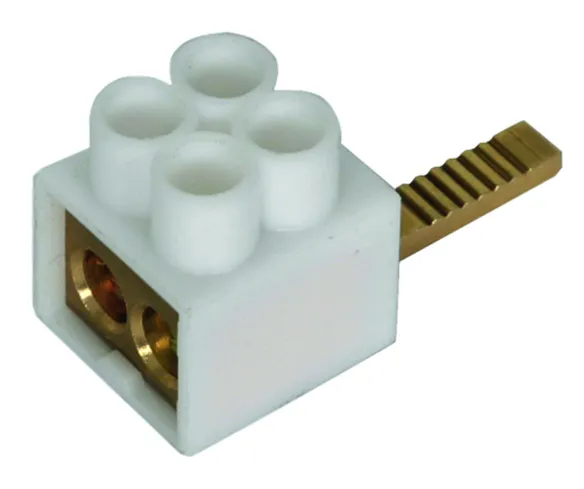

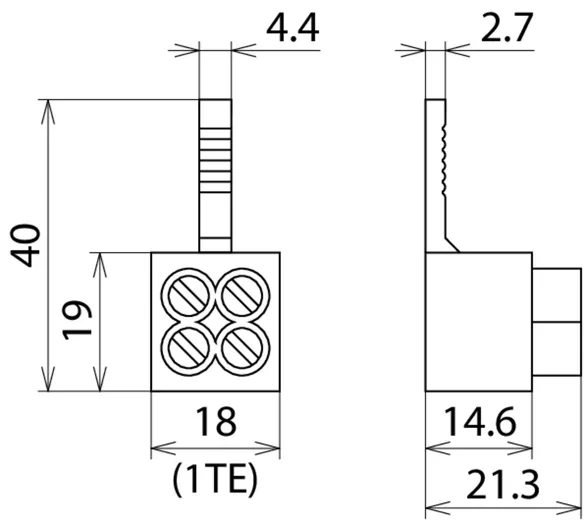

Borne de raccordement mâle STAK 2X16

Bornier de raccordement pour optimiser le câblage des parafoudres selon la norme NF C15-100.

1 Produit

Référence de la pièce 900589 STAK 2X16

GTIN 4013364109339, Clients tariffs no (UE): 85369010, Poids brut: 20.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Borne de raccordement mâle STAK 2X16
Version à double borne pour
câblage en V optimisé CEM
Section de raccordement : 2 x 16 mm2

produit : DEHN
Type: STAK 2X16
Référence: 900589
ou équivalent



Caractéristiques techniques

Courant de foudre (10/350 µs) (Iimp ) 25 kA
Capacité de raccordement (min.) 2x 10 mm2
Capacité de raccordement (max.) 2x 16 mm2
Mode de raccordement par l'avant (borne double)
