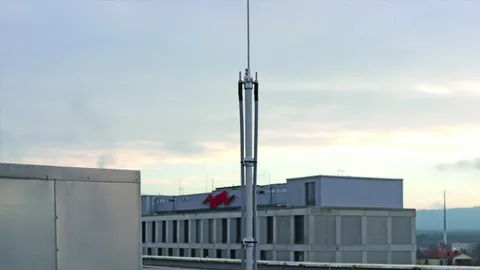

Tube support avec conducteur HVI light plus

Système de protection foudre isolée permettant de respecter une distance de séparation équivalente à 60 cm (dans l’air) ou 120 cm (matériau solide) par rapport aux éléments métalliques conformément à la norme NF EN 62305-3.
Tube support avec conducteur HVI light plus préconfectionné et placé à l’intérieur permettant de réduire la surface au vent.
Longueur sur demande de 6 m à 70 m.
Du fait de sa fabrication sur commande, ce conducteur ne peut pas être repris.

Conducteur HVI light plus dans le tube support avec pointe de capture

Tube support avec élément de terminaison placée à l’intérieur et pointe de capture INOX Ø10 mm, longueur 500 / 1000 mm.

4 Produits

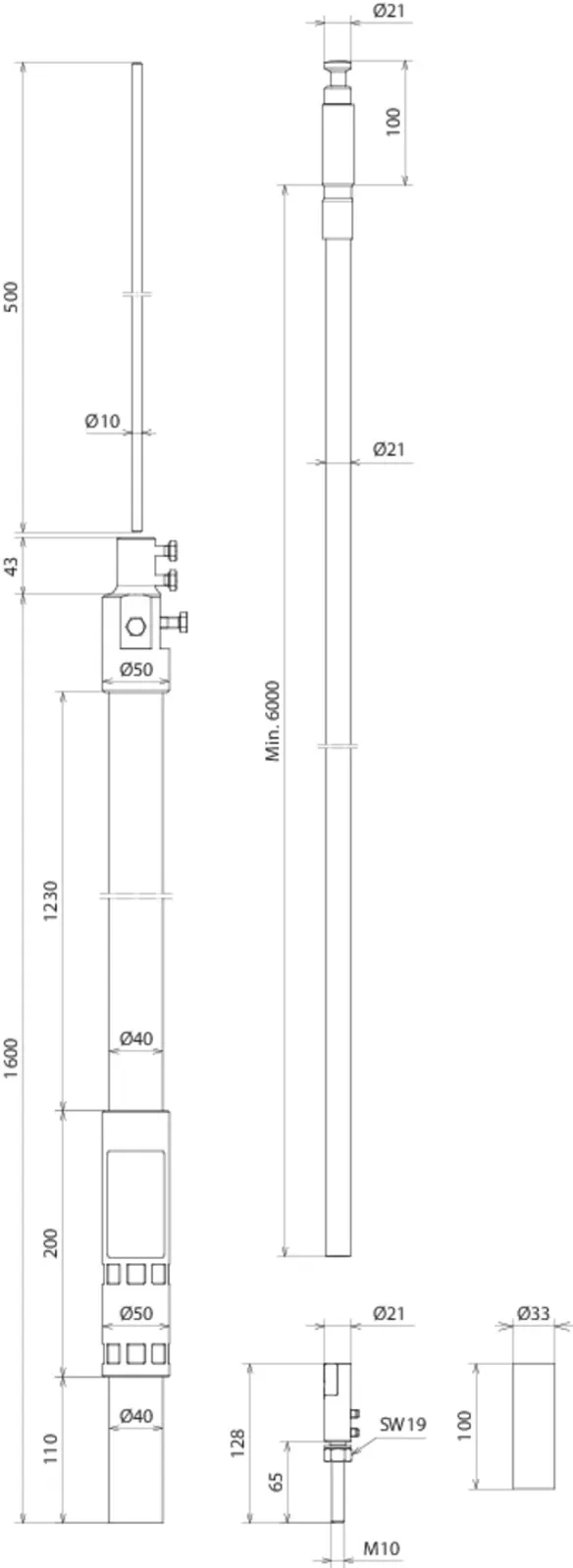

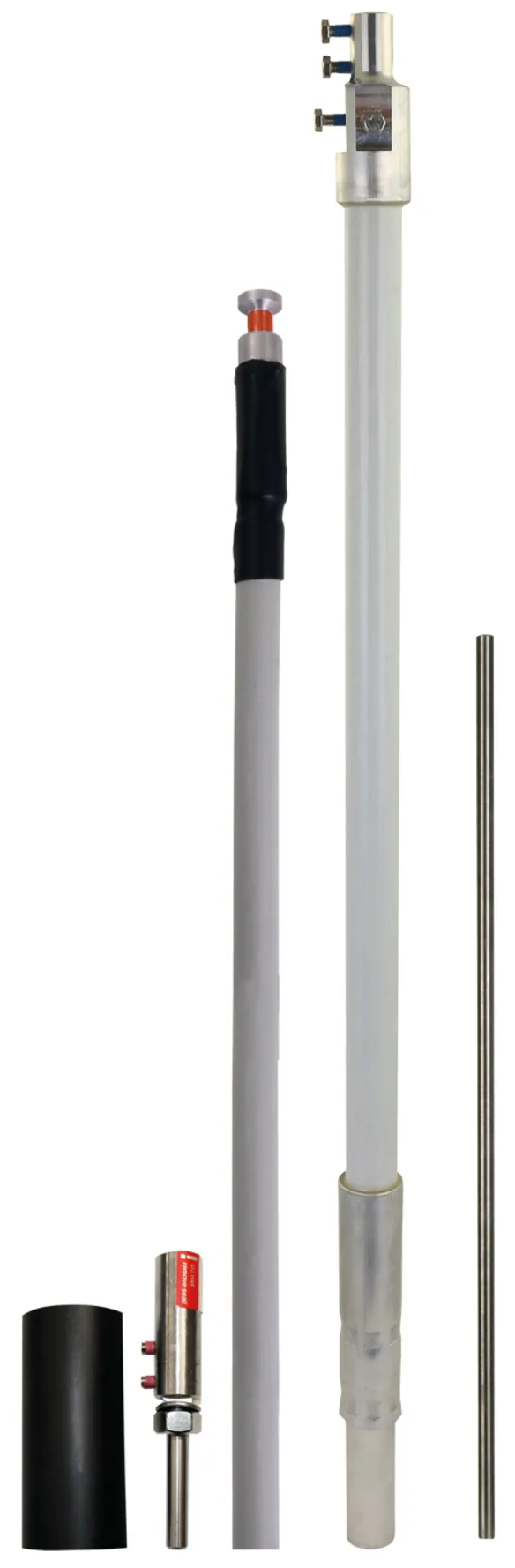

Référence de la pièce 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

GTIN 4013364494527, Clients tariffs no (UE): 85389099, Poids brut: 8.10 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Conducteur HVI light plus dans le tube support avec pointe de capture, couleur gris
Conducteur HVI light plus dans le tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 60 cm (à l’air)
ou s ≤ 120 cm (matériau solide).
Les tubes supports avec conducteur HVI light plus et trépied sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conducteur HVI light plus posé dans un tube support,
avec terminaison spéciale à l’intérieur et pointe de capture Ø10 mm longueur 500 mm
Matériau, tube support: PRV / Alu
Longueur, tube support: 1600 mm
Longueur Transport: 1600 mm
Diamètre Ø du conducteur: 21 mm
Couleur, conducteur: gris ●
Matériau, conducteur: Cu
Longueur min. de commande: 6 m
Norme: IEC/TS 62561-8

produit : DEHN
Type: HVI LI PL L6M SR1600 FSP500 GFK AL V2A
Référence: 819672
ou équivalent

Certificats



Caractéristiques techniques

Matériau, pointe captrice INOX
Longueur, pointe captrice 500 mm
Matériau, tube support PRV / Alu
Longueur, tube support 1600 mm
Longueur Transport 1600 mm
Diamètre Ø extérieur 40 mm
Diamètre Ø du conducteur 21 mm
Couleur, conducteur gris ●
Matériau, conducteur Cu
Longueur min. de commande 6 m
Norme IEC/TS 62561-8

Le produit 819672 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819672 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

GTIN 4013364494534, Clients tariffs no (UE): 85389099, Poids brut: 8.37 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Conducteur HVI light plus dans le tube support avec pointe de capture, couleur gris
Conducteur HVI light plus dans le tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 60 cm (à l’air)
ou s ≤ 120 cm (matériau solide).
Les tubes supports avec conducteur HVI light plus et trépied sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conducteur HVI light plus posé dans un tube support,
avec terminaison spéciale à l’intérieur et pointe de capture Ø10 mm longueur 1000 mm
Matériau, tube support: PRV / Alu
Longueur, tube support: 1600 mm
Longueur Transport: 1600 mm
Diamètre Ø du conducteur: 21 mm
Couleur, conducteur: gris ●
Matériau, conducteur: Cu
Longueur min. de commande: 6 m
Norme: IEC/TS 62561-8

produit : DEHN
Type: HVI LI PL L6M SR1600 FSP1000 GFK AL V2A
Référence: 819673
ou équivalent

Certificats



Caractéristiques techniques

Matériau, pointe captrice INOX
Longueur, pointe captrice 1000 mm
Matériau, tube support PRV / Alu
Longueur, tube support 1600 mm
Longueur Transport 1600 mm
Diamètre Ø extérieur 40 mm
Diamètre Ø du conducteur 21 mm
Couleur, conducteur gris ●
Matériau, conducteur Cu
Longueur min. de commande 6 m
Norme IEC/TS 62561-8

Le produit 819673 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819673 a été ajouté au panier.

Aller à la boutique en ligne

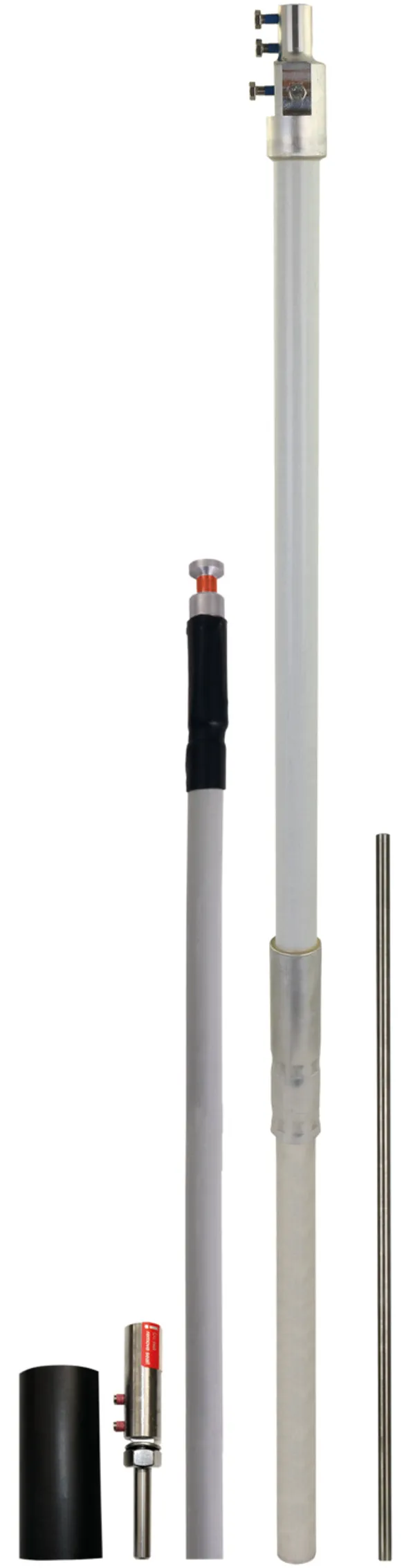

Référence de la pièce 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

GTIN 4013364494541, Clients tariffs no (UE): 85389099, Poids brut: 9.10 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Conducteur HVI light plus dans le tube support avec pointe de capture, couleur gris
Conducteur HVI light plus dans le tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 60 cm (à l’air)
ou s ≤ 120 cm (matériau solide).
Les tubes supports avec conducteur HVI light plus et trépied sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conducteur HVI light plus posé dans un tube support,
avec terminaison spéciale à l’intérieur et pointe de capture Ø10 mm longueur 500 mm
Matériau, tube support: PRV / Alu
Longueur, tube support: 2400 mm
Longueur Transport: 2400 mm
Diamètre Ø du conducteur: 21 mm
Couleur, conducteur: gris ●
Matériau, conducteur: Cu
Longueur min. de commande: 6 m
Norme: IEC/TS 62561-8

produit : DEHN
Type: HVI LI PL L6M SR2400 FSP500 GFK AL V2A
Référence: 819674
ou équivalent

Certificats



Caractéristiques techniques

Matériau, pointe captrice INOX
Longueur, pointe captrice 500 mm
Matériau, tube support PRV / Alu
Longueur, tube support 2400 mm
Longueur Transport 2400 mm
Diamètre Ø extérieur 40 mm
Diamètre Ø du conducteur 21 mm
Couleur, conducteur gris ●
Matériau, conducteur Cu
Longueur min. de commande 6 m
Norme IEC/TS 62561-8

Le produit 819674 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819674 a été ajouté au panier.

Aller à la boutique en ligne

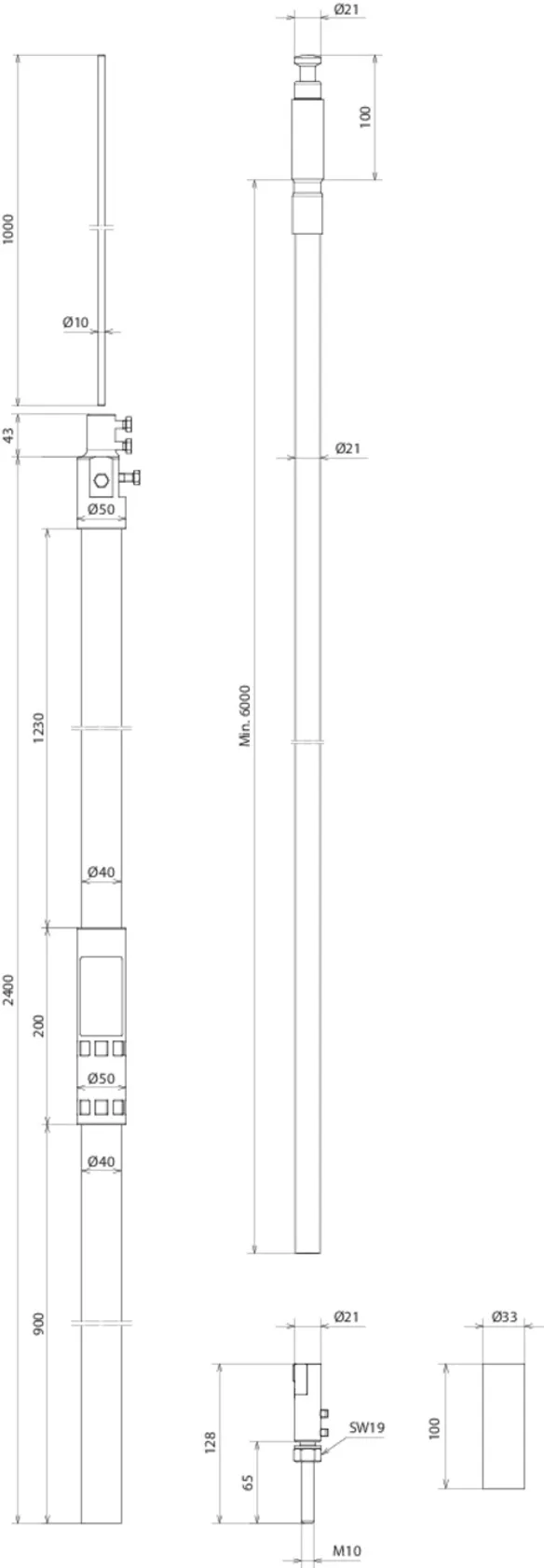

Référence de la pièce 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

GTIN 4013364494558, Clients tariffs no (UE): 85389099, Poids brut: 9.37 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Conducteur HVI light plus dans le tube support avec pointe de capture, couleur gris
Conducteur HVI light plus dans le tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 60 cm (à l’air)
ou s ≤ 120 cm (matériau solide).
Les tubes supports avec conducteur HVI light plus et trépied sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conducteur HVI light plus posé dans un tube support,
avec terminaison spéciale à l’intérieur et pointe de capture Ø10 mm longueur 1000 mm
Matériau, tube support: PRV / Alu
Longueur, tube support: 2400 mm
Longueur Transport: 2400 mm
Diamètre Ø du conducteur: 21 mm
Couleur, conducteur: gris ●
Matériau, conducteur: Cu
Longueur min. de commande: 6 m
Norme: IEC/TS 62561-8

produit : DEHN
Type: HVI LI PL L6M SR2400 FSP1000 GFK AL V2A
Référence: 819675
ou équivalent

Certificats



Caractéristiques techniques

Matériau, pointe captrice INOX
Longueur, pointe captrice 1000 mm
Matériau, tube support PRV / Alu
Longueur, tube support 2400 mm
Longueur Transport 2400 mm
Diamètre Ø extérieur 40 mm
Diamètre Ø du conducteur 21 mm
Couleur, conducteur gris ●
Matériau, conducteur Cu
Longueur min. de commande 6 m
Norme IEC/TS 62561-8
