Mât de capture avec conducteur HVI light plus

Le set complet de mât de capture pour les hauteurs extrêmes (notamment installations au biogaz).
La fixation s’effectue au moyen de trois supports variables (réf. 105 345).

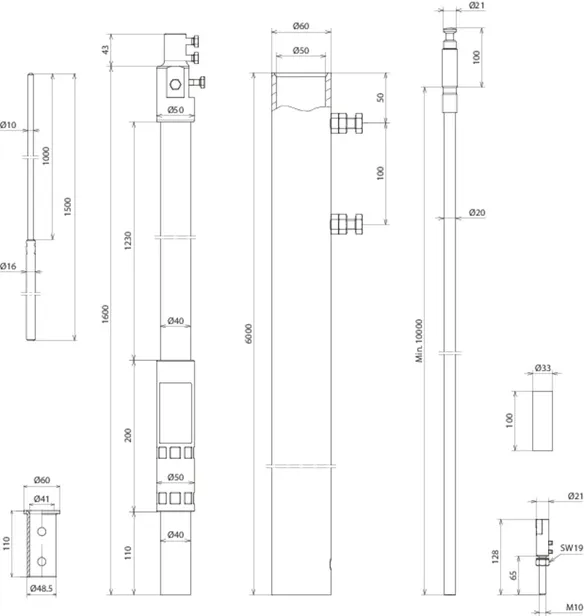

Le set / mât de capture séparable est composé de :
– pointe de capture aluminium, Ø16/10 mm, longueur 1500 mm
– tube support PRV/Alu Ø40/50 mm, longueur 1600 mm
– Adaptateur St/tZn, Ø40/50 mm
– Tube de mât, Ø60 mm, longueur 6000 mm (longueur transport max.)
– Conducteur HVI light plus (préconfectionné pour la pose intérieure sur tube)

1 Produit

Référence de la pièce 819735 FM 60 L9M IP HVI LI PL GFK AL STTZN

GTIN 4013364499539, Clients tariffs no (UE): 85389099, Poids brut: 52.77 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Mâts de capture avec conducteur HVI light plus
Mâts de capture avec conducteur HVI light plus
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)

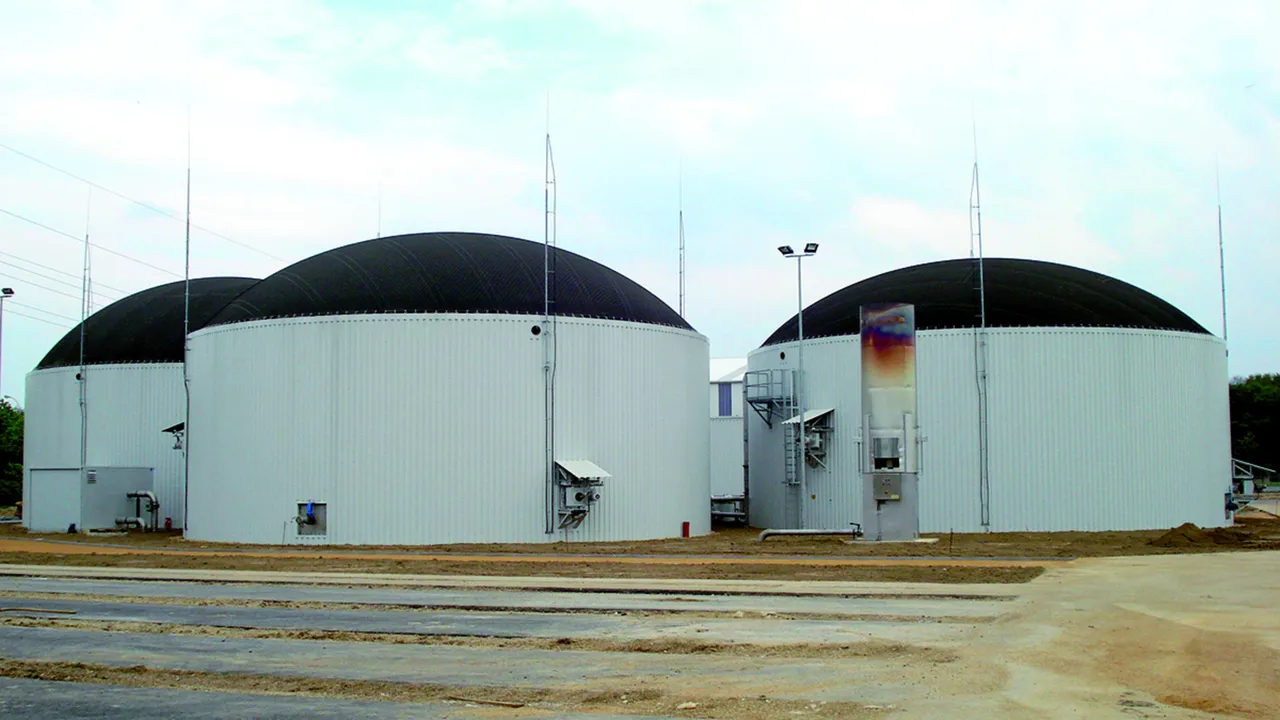

Spécialement conçu pour une utilisation par. ex pour les fermenteurs ou
les réservoirs de gaz des installations à biogaz
selon la classe de protection II du système de protection contre la foudre.
Les mâts de capture sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Le dispositif de capture est composé de :
-tige de capture aluminium Ø16/10 mm, longueur 1500 mm
-tube support PRV/Alu Ø40/50 mm
-adaptateur St/tZn, Ø40/50 mm
-tube de mât St/tZn Ø60 mm
plus
3 pièces de supports variables (référence 105 345)
Version avec 1x conducteur HVI light plus posé à l’intérieur,
Les longueurs de câblage supplémentaires de conducteur HVI light plus
doivent être commandées séparément.
Mât de capture total: 8800 mm
Longueur, pointe de capture: 1500 mm
Longueur, tube support: 1600 mm
Longueur Tube du mât: 6000 mm
Couleur, conducteur: gris ●
Longueur min. de commande: 10 m
Norme: IEC/TS 62561-8

produit : DEHN
Type: FM 60 L9M IP HVI LI PL GFK AL STTZN
Référence: 819735
ou équivalent

Certificats



Caractéristiques techniques

Mât de capture total 8800 mm
Longueur, pointe de capture 1500 mm
Longueur, tube support 1600 mm
Longueur Tube du mât 6000 mm
Diamètre Ø Conducteur 21 mm
Couleur, conducteur gris ●
Matériau, conducteur Cu
Longueur min. de commande 10 m
Norme IEC/TS 62561-8
