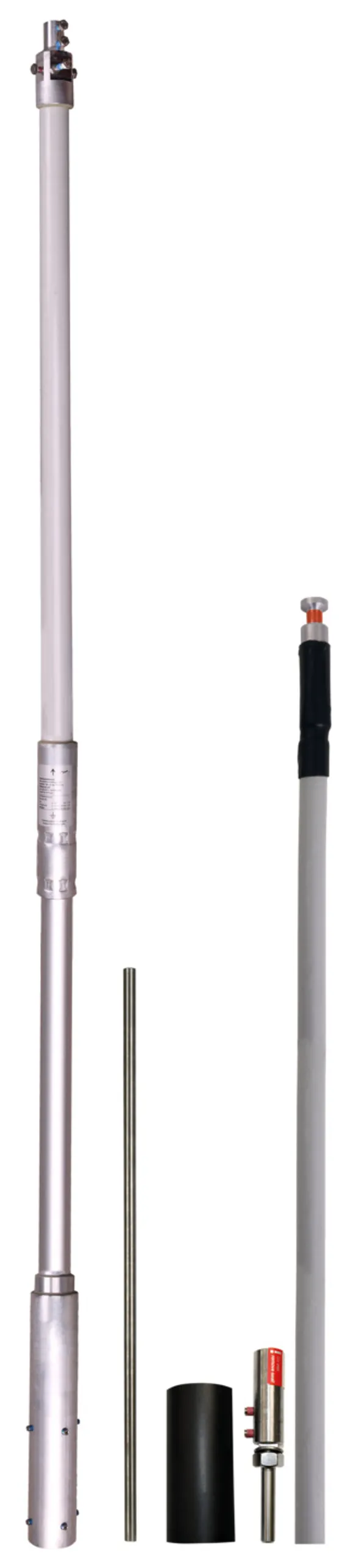

Mât de capture avec conducteur HVI light plus pour support de chevron de toit et toit métallique

Le set complet de mât de capture pour montage sous le toit sur support de chevron sur toit / toit métallique sert à la pose sous le toit d’un conducteur HVI light plus.

Le set est composé de :
– Pointe de capture INOX Ø10 mm longueur 1 000 mm
– Tube support PRV/Alu, Ø40/50/60 mm, longueur 2 680 mm
– Conducteur HVI light plus (préconfectionné pour la pose intérieure sur tube)

1 Produit

Référence de la pièce 819688 HVI LI PL L6M SR2680 FSP1000 GFK AL V2A

GTIN 4013364499782, Clients tariffs no (UE): 85389099, Poids brut: 10.40 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

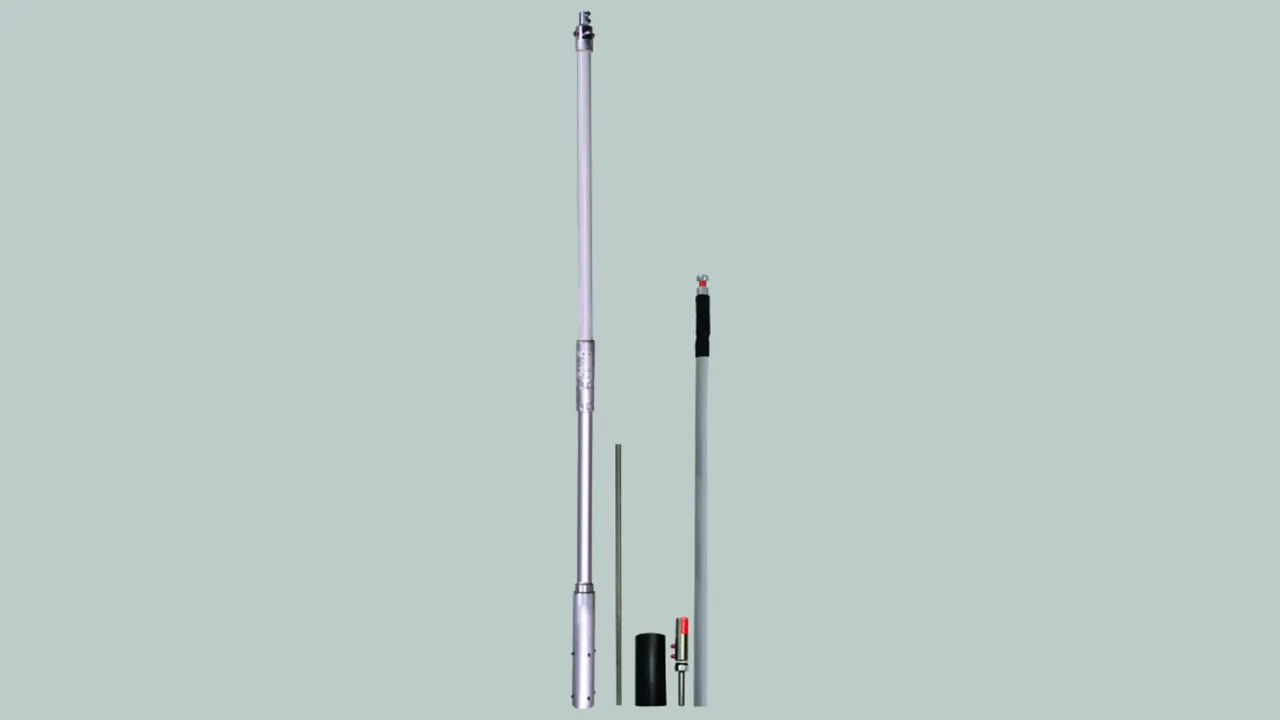

Conducteur HVI light plus dans le tube support 2680 mm avec pointe de capture 1000 mm
Dispositif de capture séparé
par ex. pour les systèmes d’envoi/réception
(antennes paraboles, terrestres).
Version adaptée visuellement pour la pose à l’intérieur
de conducteurs HVI light plus dans un tube support
Mise à la terre isolée résistante aux hautes tensions pour respecter
la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 60 cm (à l’air)
ou s ≤ 120 cm (matériau solide).
Les tubes supports sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Conducteur HVI light plus posé dans un tube support, avec
terminaison spéciale
à l’intérieur et pointe de capture Ø10 mm longueur 1000 mm.
Matériau, tube support: PRV / Alu
Longueur, tube support: 2680 mm
Longueur Transport: 2680 mm
Couleur, conducteur: gris ●
Matériau, conducteur: Cu
Distance de séparation équivalente s (dans l’air): ≤ 60 cm
Longueur min. de commande: 6 m
Longueur maximale de commande: 70 m
Norme: IEC/TS 62561-8

produit : DEHN
Type: HVI LI PL L6M SR2680 FSP1000 GFK AL V2A
Référence: 819688
ou équivalent

Certificats

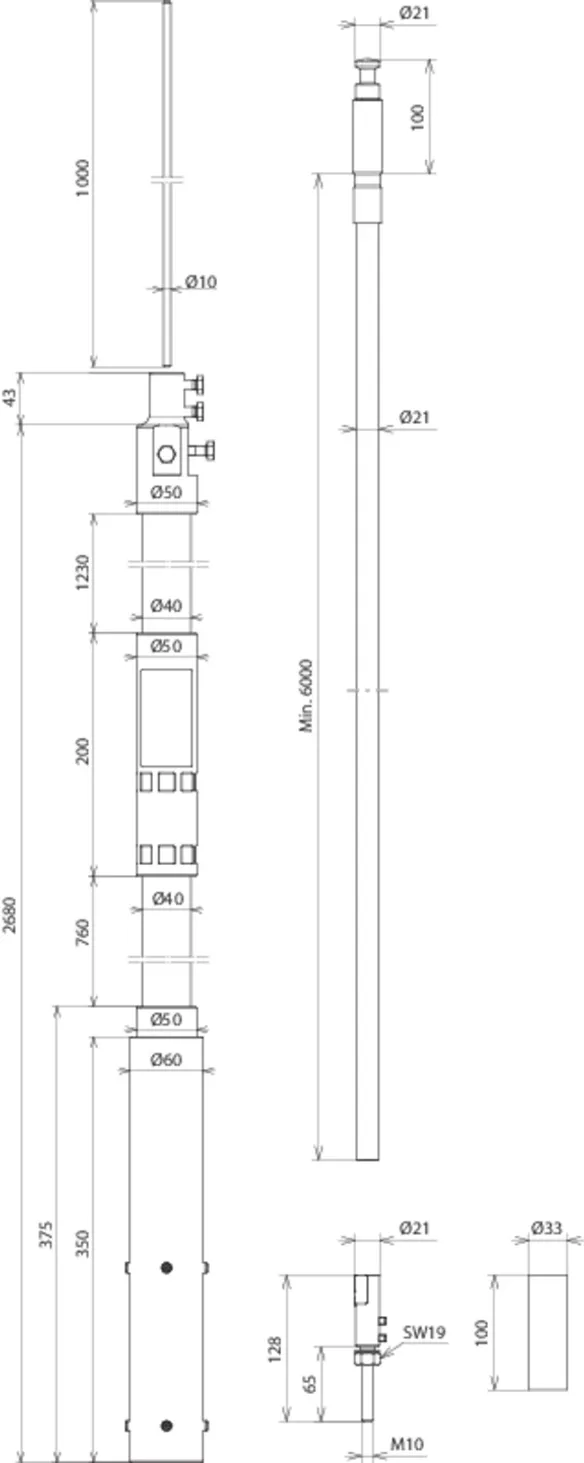

Caractéristiques techniques

Matériau, tube support PRV / Alu
Longueur, tube support 2680 mm
Longueur Transport 2680 mm
Longueur, pointe de capture 1000 mm
Diamètre Ø du conducteur 21 mm
Couleur, conducteur gris ●
Matériau, conducteur Cu
Distance de séparation équivalente s (dans l’air) ≤ 60 cm
Longueur min. de commande 6 m
Longueur maximale de commande 70 m
Norme IEC/TS 62561-8
