DEHNcube EMOB

Protection contre les surtensions multipolaire dans une boîte de jonction de boîtier pour les systèmes d’électromobilité
Unité complète précâblée pour systèmes d’électromobilité
Testée selon les normes EN 61643-11 et EN 61439-2
Peut être utilisée conformément à DIN VDE et EN 61439 pour les systèmes d’électromobilité
Ligne d’installation côté sortie précâblée
Adaptée aux applications jusqu’à 22 kW

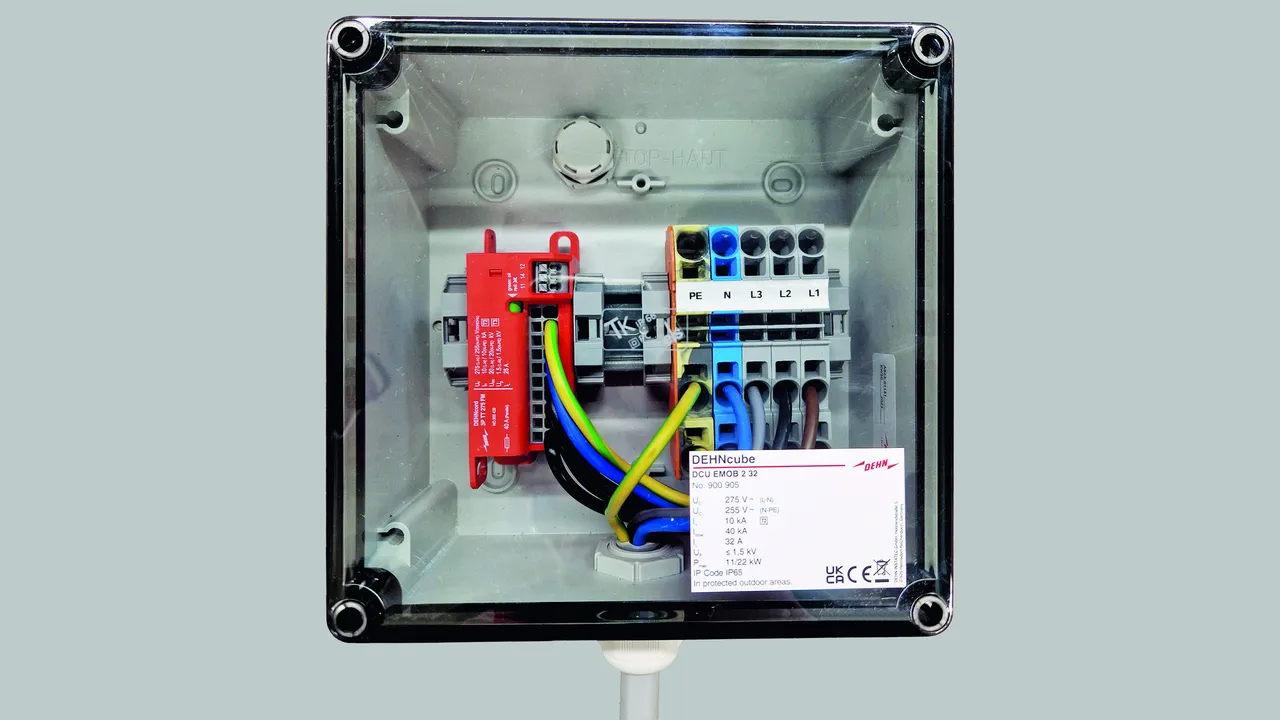

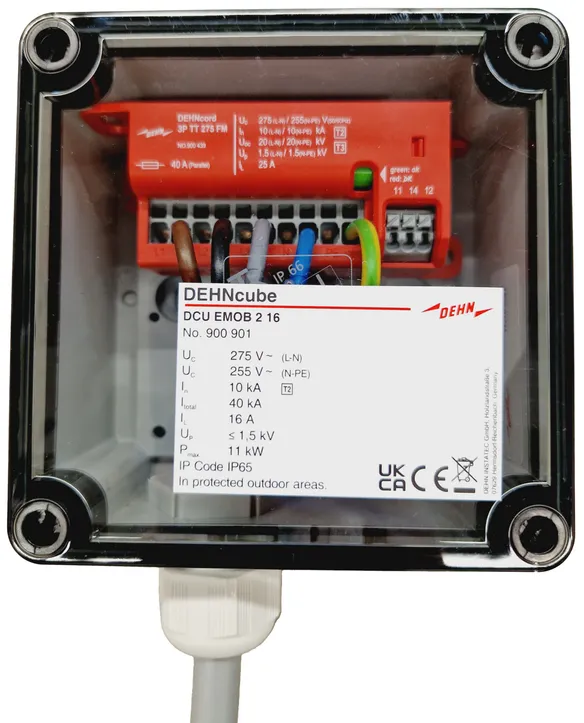

DEHNcube EMOB 2 16

Boîte de jonction de boîtier pour les systèmes d’électromobilité.
Avec protection contre les surtensions et bornes à connexion rapide push-in pour la sortie.

1 Produit

Référence de la pièce 900901 DCU EMOB 2 16

GTIN 4013364506183, Clients tariffs no (UE): 85371098, Poids brut: 1.14 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Boîte de jonction de boîtier DCU EMOB 2 16
Boîte de jonction de boîtier type 2+3 / II+III
Selon EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Unité complète prête à l’emploi
pour une installation universelle avant un coffret mural
avec contact de télésignalisation, indication de fonctionnement/défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge (8/20) : 10 kA
Courant de décharge total (8/20) : 40 kA
Courant nominal : 16 A
Puissance max. : 11 kW

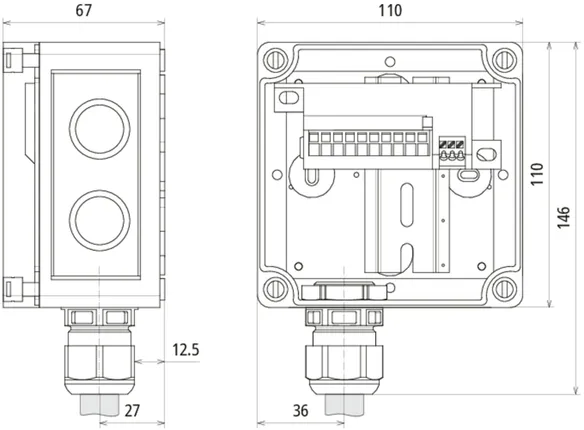

Dimensions : 110 x 110 x 66 mm

produit : DEHN
Type: DCU EMOB 2 16
Référence: 900901
ou équivalent

Caractéristiques techniques

SPD selon EN 61643-11 / ... IEC 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension d’utilisation permanente max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension continue maximale DC (U_C )	350 V
Courant nominal AC (I_L )	16 A
Puissance max.	11 kW
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	10 kA
Courant de décharge max. (8/20 µs) [L-N] (I_max )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	10 kA
Courant de décharge max. (8/20 µs) [N-PE] (I_max )	20 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection [N-PE] (U_P )	≤ 1,5 kV

SPD selon EN 61643-11 / ... IEC 61643-11	Type 2 + Type 3 / Classe II + Classe III
Testé selon	EN 61439-1 / ... IEC 61439-1
Testé selon	EN 61439-2 / ... IEC 61439-2
Tension nominale AC (U_N )	230 V (50 / 60 Hz)
Tension d’utilisation permanente max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension d’utilisation permanente max AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Tension continue maximale DC (U_C )	350 V
Courant nominal AC (I_L )	16 A
Puissance max.	11 kW
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	10 kA
Courant de décharge max. (8/20 µs) [L-N] (I_max )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	10 kA
Courant de décharge max. (8/20 µs) [N-PE] (I_max )	20 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	40 kA
Choc combiné [L-N]/[N-PE] (U_OC )	20 kV
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection [N-PE] (U_P )	≤ 1,5 kV
Tenue aux courants de court-circuit [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	25 bt
Temps de réponse [L/N-PE] (t_A )	100 bt
Protection max. contre les surintensités côté réseau dans le câblage série	20 A gG
Protection max. contre les surintensités côté réseau dans un câblage en parallèle (en dérivation)	40 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités côté réseau (I_SCCR )	6 kA_eff
Surtension temporaire [L-N] (U_T) - Caractéristiques	335 V / 5 sec. – Résistance
Surtension temporaire [L-N] (U_T) - Caractéristiques	440 V / 120 min. – défaillance sûre
Surtension temporaire [N-PE] (U_T) - Caractéristiques	1200 V / 200 ms - Résistance
Mesure d’isolement	jusqu’à 500 V DC à l’état fermé
Indicateur de fonctionnement/défaut	vert / rouge
Section de raccordement pour bornes enfichables push-in	0,2 ... 6 mm²brin simple/souple
Contacts de télésignalisation/type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²brin simple/souple
Emplacement de montage	Installation en extérieur protégé
Indice de protection	IP 65
Version	avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur	gris
Entrée	Ölflex 5x 4 mm², longueur 1,5 m
Sortie	Raccordement côté installation avec vis M25
Dimensions du boîtier (l x h x p)	110 x 110 x 66 mm

Le produit 900901 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900901 a été ajouté au panier.

Aller à la boutique en ligne

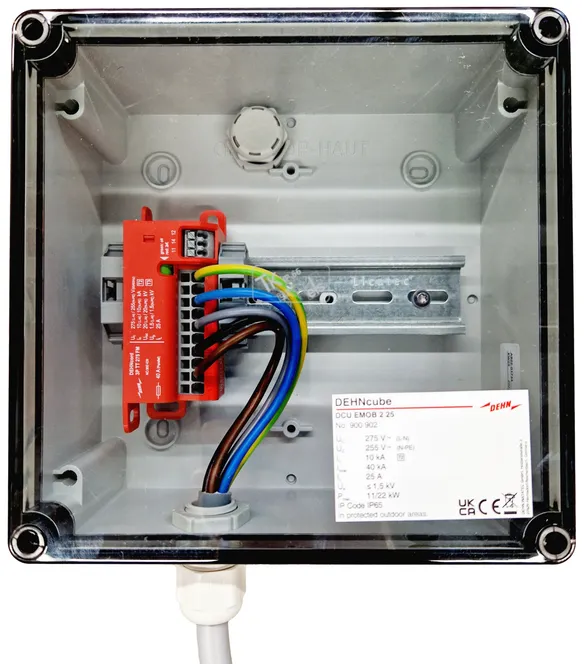

DEHNcube EMOB 2 25

Boîte de jonction de boîtier pour les systèmes d’électromobilité.
Avec protection contre les surtensions et bornes à connexion rapide push-in pour la sortie.

1 Produit

Référence de la pièce 900902 DCU EMOB 2 25

GTIN 4013364506190, Clients tariffs no (UE): 85371098, Poids brut: 1.63 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Boîte de jonction de boîtier DCU EMOB 2 25
Boîte de jonction de boîtier type 2+3 / II+III
Selon EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Unité complète prête à l’emploi
pour une installation universelle avant un coffret mural
avec contact de télésignalisation, indication de fonctionnement/défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge (8/20) : 10 kA
Courant de décharge total (8/20) : 40 kA
Courant nominal: 25 A
Puissance max. : 11 / 22 kW

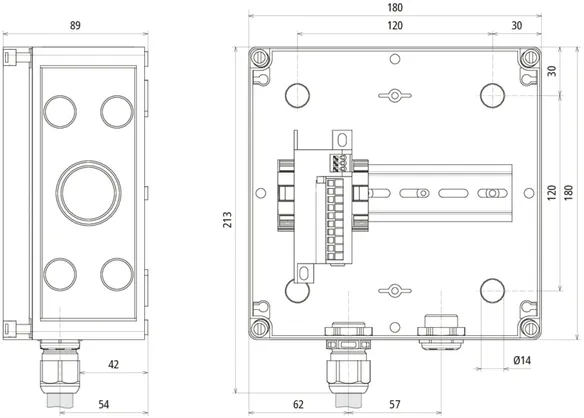

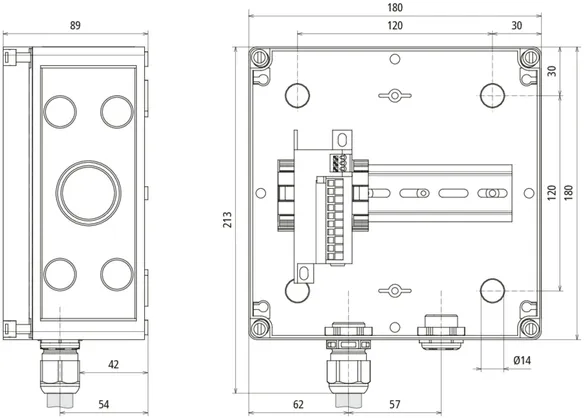

Dimensions : 182 x 180 x 100 mm

produit : DEHN
Type: DCU EMOB 2 25
Référence: 900902
ou équivalent

Caractéristiques techniques

SPD selon EN 61643-11 / ... IEC 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension d’utilisation permanente max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension continue maximale DC (U_C )	350 V
Courant nominal AC (I_L )	25 A
Puissance max.	11 / 22 kW
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	10 kA
Courant de décharge max. (8/20 µs) [L-N] (I_max )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	10 kA
Courant de décharge max. (8/20 µs) [N-PE] (I_max )	20 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection [N-PE] (U_P )	≤ 1,5 kV

SPD selon EN 61643-11 / ... IEC 61643-11	Type 2 + Type 3 / Classe II + Classe III
Testé selon	EN 61439-1 / ... IEC 61439-1
Testé selon	EN 61439-2 / ... IEC 61439-2
Tension nominale AC (U_N )	230 V (50 / 60 Hz)
Tension d’utilisation permanente max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension d’utilisation permanente max AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Tension continue maximale DC (U_C )	350 V
Courant nominal AC (I_L )	25 A
Puissance max.	11 / 22 kW
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	10 kA
Courant de décharge max. (8/20 µs) [L-N] (I_max )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	10 kA
Courant de décharge max. (8/20 µs) [N-PE] (I_max )	20 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	40 kA
Choc combiné [L-N]/[N-PE] (U_OC )	20 kV
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection [N-PE] (U_P )	≤ 1,5 kV
Tenue aux courants de court-circuit [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	25 bt
Temps de réponse [L/N-PE] (t_A )	100 bt
Protection max. contre les surintensités côté réseau dans le câblage série	25 A gG
Protection max. contre les surintensités côté réseau dans un câblage en parallèle (en dérivation)	40 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités côté réseau (I_SCCR )	6 kA_eff
Surtension temporaire [L-N] (U_T) - Caractéristiques	335 V / 5 sec. – Résistance
Surtension temporaire [L-N] (U_T) - Caractéristiques	440 V / 120 min. – défaillance sûre
Surtension temporaire [N-PE] (U_T) - Caractéristiques	1200 V / 200 ms - Résistance
Mesure d’isolement	jusqu’à 500 V DC à l’état fermé
Indicateur de fonctionnement/défaut	vert / rouge
Section de raccordement pour bornes enfichables push-in	0,2 ... 6 mm²brin simple/souple
Contacts de télésignalisation/type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²brin simple/souple
Emplacement de montage	Installation en extérieur protégé
Indice de protection	IP 65
Version	avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur	gris
Entrée	Ölflex 5x 4 mm², longueur 1,5 m
Sortie	Raccordement côté installation avec vis M25
Dimensions du boîtier (l x h x p)	182 x 180 x 100 mm

Le produit 900902 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900902 a été ajouté au panier.

Aller à la boutique en ligne

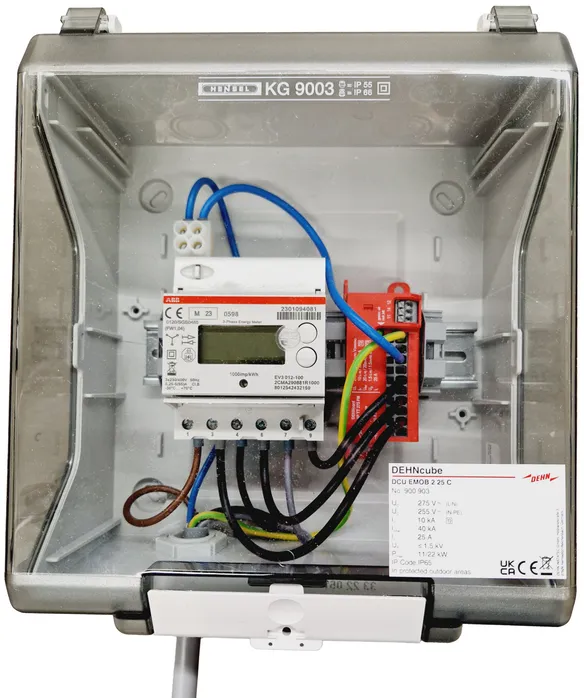

DEHNcube EMOB 2 25 C

Boîte de jonction de boîtier pour les systèmes d’électromobilité.
Avec compteur énergétique et protection contre les surtensions avec bornes à connexion rapide push-in pour la sortie.

1 Produit

Référence de la pièce 900903 DCU EMOB 2 25 C

GTIN 4013364506206, Clients tariffs no (UE): 85371098, Poids brut: 2.06 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Boîte de jonction de boîtier DCU EMOB 2 25 C
Boîte de jonction de boîtier type 2+3 / II+III
Selon EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Unité complète prête à l’emploi
avec compteur énergétique triphasé
pour une installation universelle avant un coffret mural
avec contact de télésignalisation, indication de fonctionnement/défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge (8/20) : 10 kA
Courant de décharge total (8/20) : 40 kA
Courant nominal: 25 A
Puissance max. : 11 / 22 kW

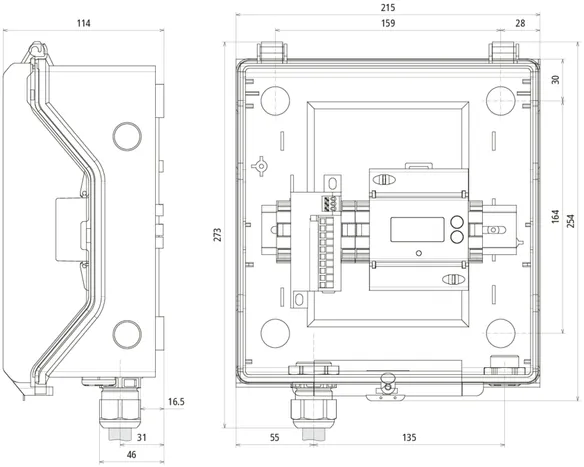

Dimensions : 217 x 253 x 115 mm

produit : DEHN
Type: DCU EMOB 2 25 C
Référence: 900903
ou équivalent

Caractéristiques techniques

SPD selon EN 61643-11 / ... IEC 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension d’utilisation permanente max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension continue maximale DC (U_C )	350 V
Courant nominal AC (I_L )	25 A
Puissance max.	11 / 22 kW
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	10 kA
Courant de décharge max. (8/20 µs) [L-N] (I_max )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	10 kA
Courant de décharge max. (8/20 µs) [N-PE] (I_max )	20 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection [N-PE] (U_P )	≤ 1,5 kV

SPD selon EN 61643-11 / ... IEC 61643-11	Type 2 + Type 3 / Classe II + Classe III
Testé selon	EN 61439-1 / ... IEC 61439-1
Testé selon	EN 61439-2 / ... IEC 61439-2
Tension nominale AC (U_N )	230 V (50 / 60 Hz)
Tension d’utilisation permanente max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension d’utilisation permanente max AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Tension continue maximale DC (U_C )	350 V
Courant nominal AC (I_L )	25 A
Puissance max.	11 / 22 kW
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	10 kA
Courant de décharge max. (8/20 µs) [L-N] (I_max )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	10 kA
Courant de décharge max. (8/20 µs) [N-PE] (I_max )	20 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	40 kA
Choc combiné [L-N]/[N-PE] (U_OC )	20 kV
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection [N-PE] (U_P )	≤ 1,5 kV
Tenue aux courants de court-circuit [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	25 bt
Temps de réponse [L/N-PE] (t_A )	100 bt
Protection max. contre les surintensités côté réseau dans le câblage série	25 A gG
Protection max. contre les surintensités côté réseau dans un câblage en parallèle (en dérivation)	40 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités côté réseau (I_SCCR )	6 kA_eff
Surtension temporaire [L-N] (U_T) - Caractéristiques	335 V / 5 sec. – Résistance
Surtension temporaire [L-N] (U_T) - Caractéristiques	440 V / 120 min. – défaillance sûre
Surtension temporaire [N-PE] (U_T) - Caractéristiques	1200 V / 200 ms - Résistance
Mesure d’isolement	jusqu’à 500 V DC à l’état fermé
Indicateur de fonctionnement/défaut	vert / rouge
Section de raccordement pour bornes enfichables push-in	0,2 ... 6 mm²brin simple/souple
Contacts de télésignalisation/type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²brin simple/souple
Emplacement de montage	Installation en extérieur protégé
Indice de protection	IP 65
Version	avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur	gris
Entrée	Ölflex 5x 4 mm², longueur 1,5 m
Sortie	Raccordement côté installation avec vis M25
Dimensions du boîtier (l x h x p)	217 x 253 x 115 mm
Compteur	ABB (EV3 012-100)

Le produit 900903 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900903 a été ajouté au panier.

Aller à la boutique en ligne

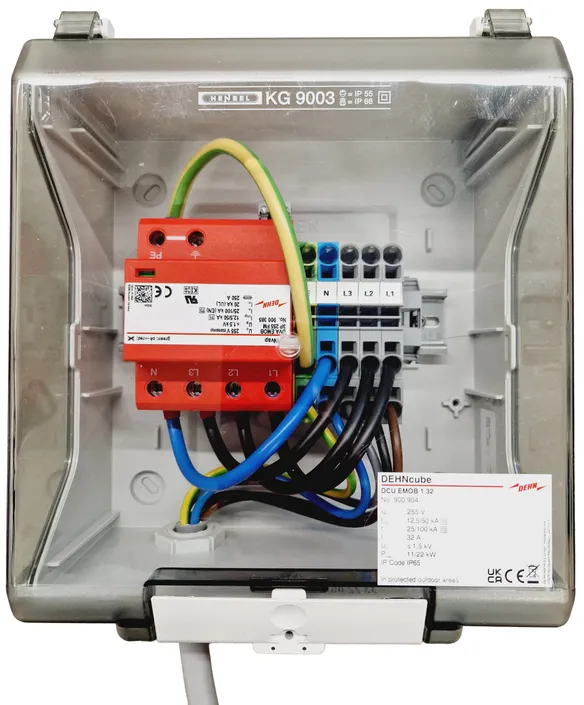

DEHNcube EMOB 1 32

Boîte de jonction de boîtier pour les systèmes d’électromobilité.
Avec parafoudre combiné et bornes à connexion rapide push-in pour la sortie.

1 Produit

Référence de la pièce 900904 DCU EMOB 1 32

GTIN 4013364506213, Clients tariffs no (UE): 85371098, Poids brut: 2.55 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Boîte de jonction de boîtier DCU EMOB 1 32

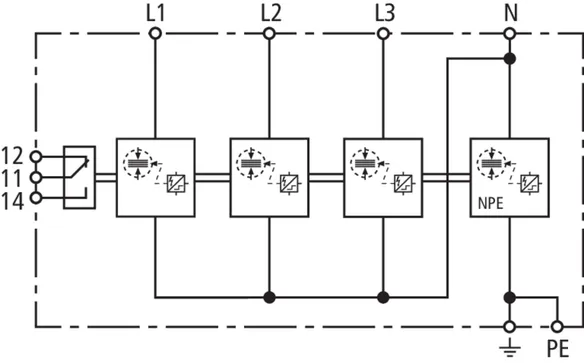

Boîte de jonction de boîtier type 1+2 / I+II
Selon EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Unité complète prête à l’emploi
pour une installation universelle avant un coffret mural
avec contact de télésignalisation, indication de fonctionnement/défaut
Tension continue maximale : 255 V AC
Niveau de protection : <= 1,5 kV
Courant de foudre (10/350) : 12,5 / 50 kA
Courant nominal de décharge (8/20) : 25 / 100 kA
Courant nominal: 32 A
Puissance max. : 11 / 22 kW

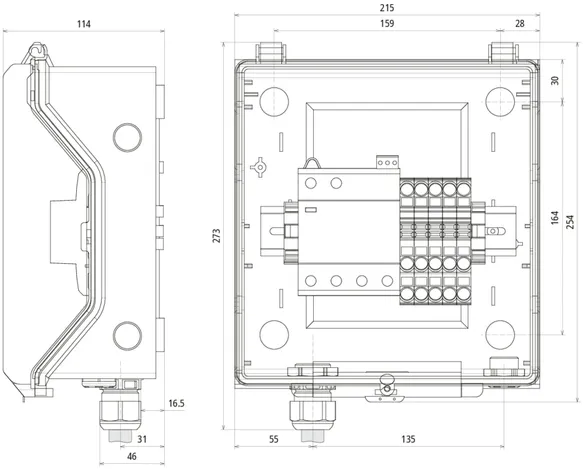

Dimensions : 217 x 253 x 115 mm

produit : DEHN
Type: DCU EMOB 1 32
Référence: 900904
ou équivalent

Caractéristiques techniques

SPD selon EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension d’utilisation permanente max AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Courant nominal AC (I_L )	32 A
Puissance max.	11 / 22 kW
Courant de foudre (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Courant nominal de décharge (8/20) (I_n )	25 / 100 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection [N-PE] (U_P )	≤ 1,5 kV

SPD selon EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / Classe I + Classe II
Testé selon	EN 61439-1 / ... IEC 61439-1
Testé selon	EN 61439-2 / ... IEC 61439-2
Protection à coordination énergétique des équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Courant nominal AC (I_L )	32 A
Puissance max.	11 / 22 kW
Courant de foudre (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Courant nominal de décharge (8/20) (I_n )	25 / 100 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection [N-PE] (U_P )	≤ 1,5 kV
Tenue aux courants de court-circuit [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitation du courant de court-circuit / sélectivité	Non-déclenchement d’un fusible 35 A gG jusqu’à 25 kA_eff (prosp.)
Temps de réponse (t_A )	≤ 100 bt
Fusible amont max. (L) jusqu’à I_K≤ 25 kA_eff	40 A gG
Surtension temporaire [L-N] (U_T) - Caractéristiques	440 V / 120 min. - Résistance
Surtension temporaire [N-PE] (U_T) - Caractéristiques	1200 V / 200 ms - Résistance
Plage de température d’utilisation [parallèle]/[série] (T_U )	-40°C...+80°C
Indicateur de fonctionnement/défaut	vert / rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	0,5 mm²
Section de raccordement (L1, L2, L3, N, PE, 9) (max.)	16 mm²
Contacts de télésignalisation/type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²brin simple/fin
Emplacement de montage	Installation en extérieur protégé
Indice de protection	IP 65
Version	avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur	gris
Entrée	Ölflex 5x 6 mm², longueur 1,5 m
Sortie	Raccordement côté installation avec vis M25
Dimensions du boîtier (l x h x p)	217 x 253 x 115 mm

Le produit 900904 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900904 a été ajouté au panier.

Aller à la boutique en ligne

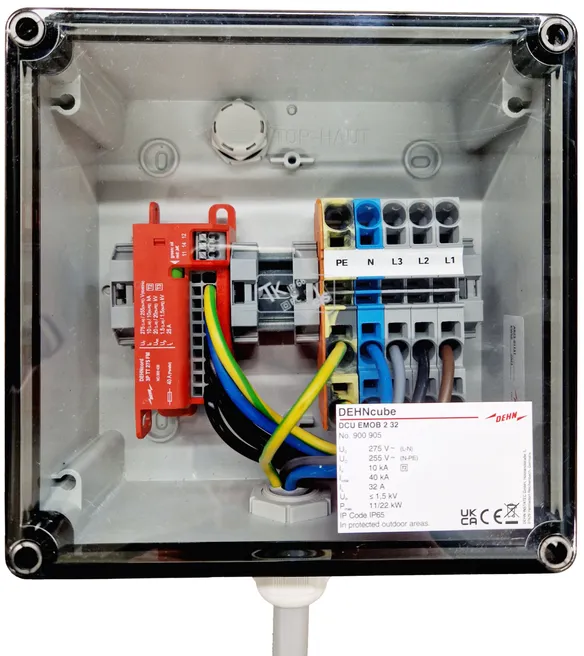

DEHNcube EMOB 2 32

Boîte de jonction de boîtier pour les systèmes d’électromobilité.
Avec protection contre les surtensions et bornes à connexion rapide push-in pour la sortie.

1 Produit

Référence de la pièce 900905 DCU EMOB 2 32

GTIN 4013364506244, Clients tariffs no (UE): 85371098, Poids brut: 2.07 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

fichiers CAO

Boîte de jonction de boîtier DCU EMOB 2 32

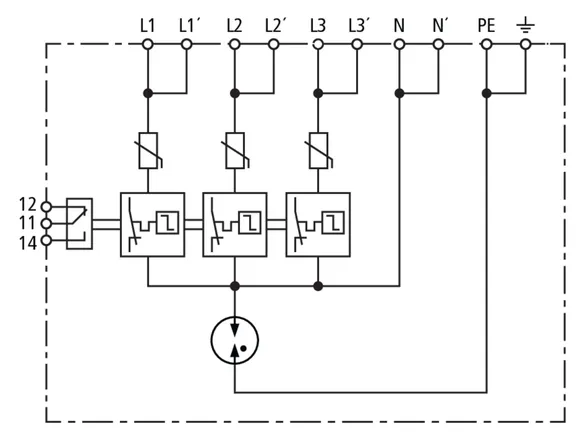

Boîte de jonction de boîtier type 2+3 / II+III
Selon EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Unité complète prête à l’emploi
pour une installation universelle avant un coffret mural
avec contact de télésignalisation, indication de fonctionnement/défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge (8/20) : 10 kA
Courant de décharge total (8/20) : 40 kA
Courant nominal: 32 A
Puissance max. : 11 / 22 kW

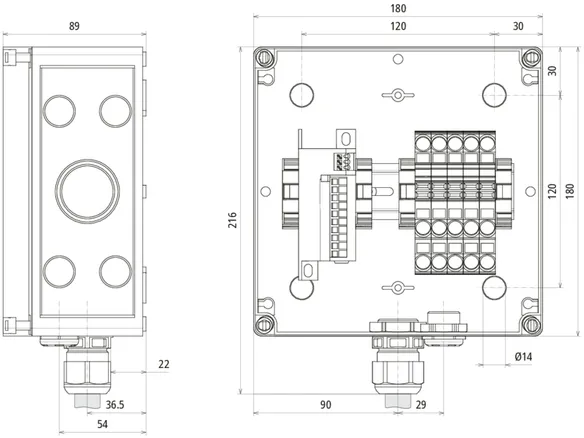

Dimensions : 182 x 180 x 100 mm

produit : DEHN
Type: DCU EMOB 2 32
Référence: 900905
ou équivalent

Caractéristiques techniques

SPD selon EN 61643-11 / ... IEC 61643-11	Type 2 + Type 3 / Classe II + Classe III
Tension d’utilisation permanente max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension continue maximale DC (U_C )	350 V
Courant nominal AC (I_L )	32 A
Puissance max.	11 / 22 kW
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	10 kA
Courant de décharge max. (8/20 µs) [L-N] (I_max )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	10 kA
Courant de décharge max. (8/20 µs) [N-PE] (I_max )	20 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection [N-PE] (U_P )	≤ 1,5 kV

SPD selon EN 61643-11 / ... IEC 61643-11	Type 2 + Type 3 / Classe II + Classe III
Testé selon	EN 61439-1 / ... IEC 61439-1
Testé selon	EN 61439-2 / ... IEC 61439-2
Tension nominale AC (U_N )	230 V (50 / 60 Hz)
Tension d’utilisation permanente max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension d’utilisation permanente max AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Tension continue maximale DC (U_C )	350 V
Courant nominal AC (I_L )	32 A
Puissance max.	11 / 22 kW
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	10 kA
Courant de décharge max. (8/20 µs) [L-N] (I_max )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	10 kA
Courant de décharge max. (8/20 µs) [N-PE] (I_max )	20 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	40 kA
Choc combiné [L-N]/[N-PE] (U_OC )	20 kV
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection [N-PE] (U_P )	≤ 1,5 kV
Tenue aux courants de court-circuit [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	25 bt
Temps de réponse [L/N-PE] (t_A )	100 bt
Protection max. contre les surintensités côté réseau dans un câblage en parallèle (en dérivation)	40 A gG
Tenue aux courts-circuits avec protection max. contre les surintensités côté réseau (I_SCCR )	6 kA_eff
Surtension temporaire [L-N] (U_T) - Caractéristiques	335 V / 5 sec. – Résistance
Surtension temporaire [L-N] (U_T) - Caractéristiques	440 V / 120 min. – défaillance sûre
Surtension temporaire [N-PE] (U_T) - Caractéristiques	1200 V / 200 ms - Résistance
Mesure d’isolement	jusqu’à 500 V DC à l’état fermé
Indicateur de fonctionnement/défaut	vert / rouge
Section de raccordement pour bornes enfichables push-in	0,5 ... 16 mm²brin simple/souple
Contacts de télésignalisation/type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²brin simple/souple
Emplacement de montage	Installation en extérieur protégé
Indice de protection	IP 65
Version	avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur	gris
Entrée	Ölflex 5x 6 mm², longueur 1,5 m
Sortie	Raccordement côté installation avec vis M25

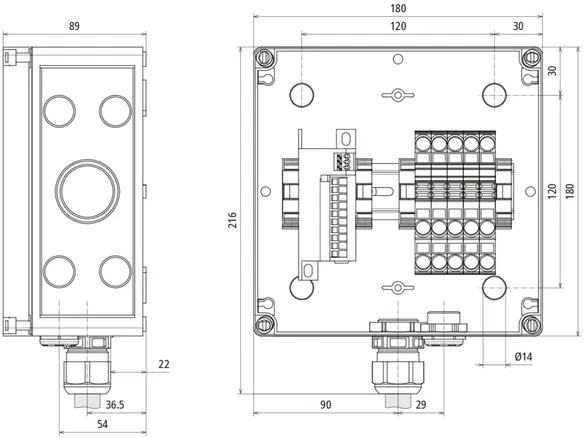

Dimensions du boîtier (l x h x p)	182 x 180 x 100 mm

Le produit 900905 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 900905 a été ajouté au panier.

Aller à la boutique en ligne

Results for products (0)

Results for content (0)

DEHNcube EMOB

DEHNcube EMOB 2 16

Référence de la pièce 900901 DCU EMOB 2 16

Le produit 900901 a été ajouté au bloc-notes

Le produit 900901 a été ajouté au panier.

DEHNcube EMOB 2 25

Référence de la pièce 900902 DCU EMOB 2 25

Le produit 900902 a été ajouté au bloc-notes

Le produit 900902 a été ajouté au panier.

DEHNcube EMOB 2 25 C

Référence de la pièce 900903 DCU EMOB 2 25 C

Le produit 900903 a été ajouté au bloc-notes

Le produit 900903 a été ajouté au panier.

DEHNcube EMOB 1 32

Référence de la pièce 900904 DCU EMOB 1 32

Le produit 900904 a été ajouté au bloc-notes

Le produit 900904 a été ajouté au panier.

DEHNcube EMOB 2 32

Référence de la pièce 900905 DCU EMOB 2 32

Le produit 900905 a été ajouté au bloc-notes

Le produit 900905 a été ajouté au panier.

DEHNcube EMOB

DEHNcube EMOB 2 16

Référence de la pièce 900901 DCU EMOB 2 16

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900901 a été ajouté au bloc-notes

Le produit 900901 a été ajouté au panier.

DEHNcube EMOB 2 25

Référence de la pièce 900902 DCU EMOB 2 25

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900902 a été ajouté au bloc-notes

Le produit 900902 a été ajouté au panier.

DEHNcube EMOB 2 25 C

Référence de la pièce 900903 DCU EMOB 2 25 C

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900903 a été ajouté au bloc-notes

Le produit 900903 a été ajouté au panier.

DEHNcube EMOB 1 32

Référence de la pièce 900904 DCU EMOB 1 32

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900904 a été ajouté au bloc-notes

Le produit 900904 a été ajouté au panier.

DEHNcube EMOB 2 32

Référence de la pièce 900905 DCU EMOB 2 32

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 900905 a été ajouté au bloc-notes

Le produit 900905 a été ajouté au panier.
