DEHNguard modular YPV ... FM

Unità completa precablata per impianti fotovoltaici, costituita da basetta e moduli di protezione a innesto
Circuito a Y resistente ai guasti con tre varistori ad alte prestazioni, evita il danneggiamento della protezione da sovratensioni in caso di guasto dell’isolamento nel circuito del generatore
Collaudato secondo la noma EN 61643-31
Elevata sicurezza del monitoraggio attraverso il dispositivo di sezionamento "Thermo-Dynamik-Control"
Visualizzazione del guasto tramite marcatura rossa nella finestrella di controllo
Utilizzabile secondo la norma IEC 60364-7-712 “realizzazione di impianti fotovoltaici"

DEHNguard MP YPV ... FM

Limitatore di sovratensione modulare multipolare per impianti FV con contatto di telesegnalamento per unità di monitoraggio (contatto di scambio pulito).

2 Produits

Référence de la pièce 942565 DG MP YPV 1200 FM

GTIN 4013364495685, Clients tariffs no (UE): 85363030, Poids brut: 355.99 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Limitatore di sovratensione DEHNguard MP YPV 1200 FM
SPD fotovoltaico multipolare, modulare, innestabile
con doppio morsetto di collegamento Push-in adatto a
cablaggio in derivazione e passante a "V”
fino a 1170 V DC, larghezza 3 unità
Indicazione di difetto
Con contatto di telesegnalamento
Tipo 2 secondo la norma EN 61643-31
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1170 V DC
Corrente impulsiva complessiva di scarica: 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA

Fabbricato: DEHN
Tipo: DG MP YPV 1200 FM
Art.: 942565
o similare.

Certificats

Caractéristiques techniques

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1170 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Contatto di segnalamento FM / tipo di contatto	scambio

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1170 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva massima di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale DC (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura di esercizio	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero di ports	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Installazione	all'interno
Grado di protezione	IP 20
Dimensioni d'ingombro	3 unità, DIN 43880
Contatto di segnalamento FM / tipo di contatto	scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² rigido / flessibile

Le produit 942565 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942565 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 942567 DG MP YPV 1500 FM

GTIN 4013364495678, Clients tariffs no (UE): 85363030, Poids brut: 387.05 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Limitatore di sovratensione DEHNguard MP YPV 1500 FM
SPD fotovoltaico multipolare, modulare, innestabile
con doppio morsetto di collegamento Push-in adatto a
cablaggio in derivazione e passante a "V”
fino a 1500 V DC, larghezza 3 unità
Indicazione di difetto
Con contatto di telesegnalamento
Tipo 2 secondo la norma EN 61643-31
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1500 V DC
Corrente impulsiva complessiva di scarica: 40 kA
Livello di protezione: <= 5 kV
Tenuta al cortocircuito Iscpv: 10 kA

Fabbricato: DEHN
Tipo: DG MP YPV 1500 FM
Art.: 942567
o similare.

Certificats

Caractéristiques techniques

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1500 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 5 kV
Contatto di segnalamento FM / tipo di contatto	scambio

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1500 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva massima di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 5 kV
Corrente di carico nominale DC (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura di esercizio	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero di ports	1
Sezione del collegamento (min)	1,5 mm²rigido
Sezione del collegamento (min)	6 mm²a filo sottile
Sezione del collegamento (max)	10 mm²monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Installazione	all'interno
Grado di protezione	IP 20
Dimensioni d'ingombro	3 unità, DIN 43880
Contatto di segnalamento FM / tipo di contatto	scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² rigido / flessibile

Le produit 942567 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 942567 a été ajouté au panier.

Aller à la boutique en ligne

DEHNguard M YPV ... FM

Limitatore di sovratensione modulare multipolare per impianti FV con contatto di telesegnalametno per controllo a distanza (contatto di scambio pulito).

2 Produits

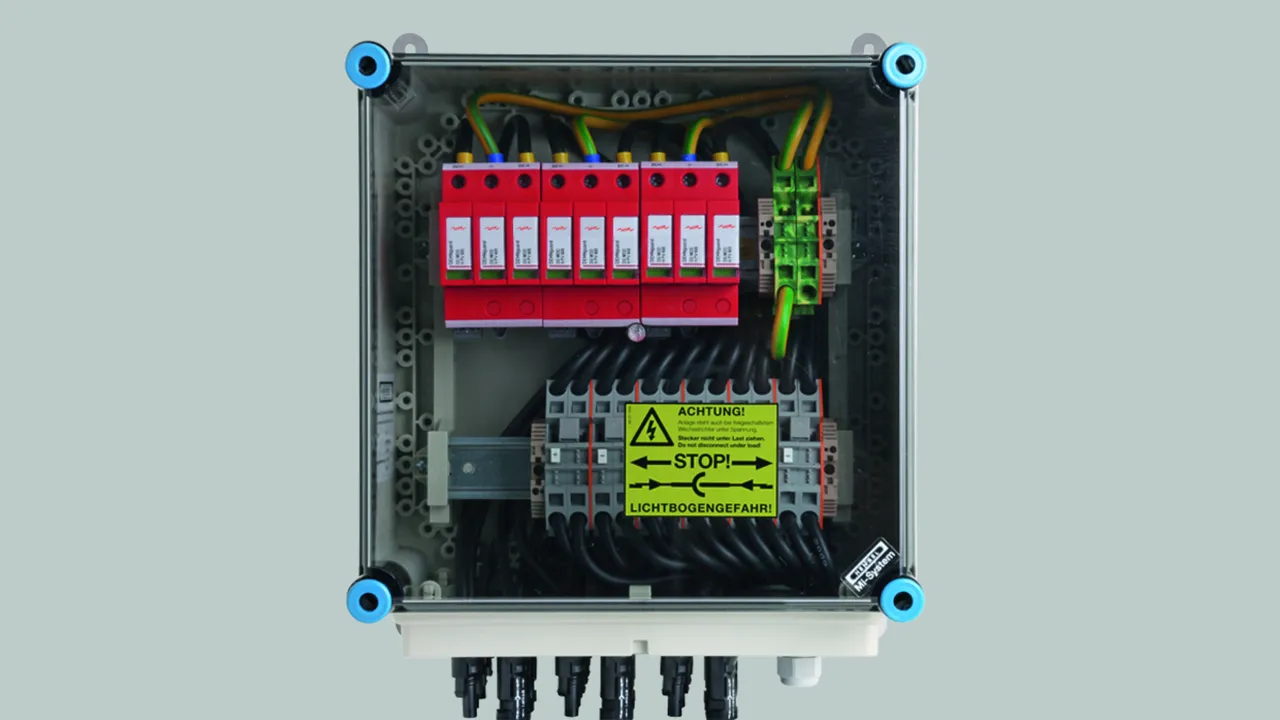

Référence de la pièce 952565 DG M YPV 1200 FM

GTIN 4013364327719, Clients tariffs no (UE): 85354000, Poids brut: 382.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Limitatore di sovratensione DEHNguard M YPV 1200 FM
SPD fotovoltaico multipolare, modulare, innestabile
fino a 1170 V DC, larghezza 3 unità modulari
Indicazione di difetto
Tipo 2 secondo la norma EN 61643-31
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1170 V DC
Corrente impulsiva complessiva di scarica: 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA

Fabbricato: DEHN
Tipo: DG M YPV 1200 FM
Art.: 952565
o similare.

Certificats

Caractéristiques techniques

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1170 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Omologazioni	UL, KEMA
Contatto di segnalamento FM / tipo di contatto	scambio

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1170 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva massima di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura di esercizio	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde/ rosso
Numero di ports	1
Sezione del collegamento (min)	1,5 mm²rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	profilato 35 mm secondo EN 60715
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Installazione	all'interno
Grado di protezione	IP 20
Dimensioni d'ingombro	3 unità, DIN 43880
Omologazioni	UL, KEMA
Contatto di segnalamento FM / tipo di contatto	scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm²rigido/ flessibile
Dati tecnici aggiuntivi:	---------------------------------
– Impiego in sistemi di accumulatori elettrici DC fino a I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. produttore: 170M2040
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V DC aR

Le produit 952565 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952565 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 952567 DG M YPV 1500 FM

GTIN 4013364327726, Clients tariffs no (UE): 85354000, Poids brut: 411.20 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

fichiers CAO

Limitatore di sovratensione DEHNguard M YPV 1500 FM
SPD fotovoltaico multipolare, modulare, innestabile
fino a 1500 V DC, larghezza 3 unità modulari
Indicazione di difetto
Con contatto di telesegnalamento
Tipo 2 secondo la norma EN 61643-31
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1500 V DC
Corrente impulsiva complessiva di scarica: 40 kA
Livello di protezione: <= 5 kV
Tenuta al cortocircuito Iscpv: 10 kA

Fabbricato: DEHN
Tipo: DG M YPV 1500 FM
Art.: 952567
o similare.

Certificats

Caractéristiques techniques

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1500 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 5 kV
Omologazioni	UL, KEMA
Contatto di segnalamento FM / tipo di contatto	scambio

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max FV (U_CPV )	1500 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva massima di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura di esercizio	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero di ports	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Installazione	all'interno
Grado di protezione	IP 20
Dimensioni d'ingombro	3 unità, DIN 43880
Omologazioni	UL, KEMA
Contatto di segnalamento FM / tipo di contatto	scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
– Impiego in sistemi di accumulatori elettrici DC fino a I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, n. art. produttore: 170M2040
– Fusibile per sistemi di accumulazione a batteria DC fino a I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V DC aR

Le produit 952567 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 952567 a été ajouté au panier.

Aller à la boutique en ligne

Results for products (0)

Results for content (0)

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Référence de la pièce 942565 DG MP YPV 1200 FM

Le produit 942565 a été ajouté au bloc-notes

Le produit 942565 a été ajouté au panier.

Référence de la pièce 942567 DG MP YPV 1500 FM

Le produit 942567 a été ajouté au bloc-notes

Le produit 942567 a été ajouté au panier.

DEHNguard M YPV ... FM

Référence de la pièce 952565 DG M YPV 1200 FM

Le produit 952565 a été ajouté au bloc-notes

Le produit 952565 a été ajouté au panier.

Référence de la pièce 952567 DG M YPV 1500 FM

Le produit 952567 a été ajouté au bloc-notes

Le produit 952567 a été ajouté au panier.

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Référence de la pièce 942565 DG MP YPV 1200 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 942565 a été ajouté au bloc-notes

Le produit 942565 a été ajouté au panier.

Référence de la pièce 942567 DG MP YPV 1500 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 942567 a été ajouté au bloc-notes

Le produit 942567 a été ajouté au panier.

DEHNguard M YPV ... FM

Référence de la pièce 952565 DG M YPV 1200 FM

Le produit 952565 a été ajouté au bloc-notes

Le produit 952565 a été ajouté au panier.

Référence de la pièce 952567 DG M YPV 1500 FM

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Vous nêtes pas autorisé à télécharger

Le produit 952567 a été ajouté au bloc-notes

Le produit 952567 a été ajouté au panier.
