Modulo STC

Protezione da sovratensioni bipolare con dispositivo di controllo e di sezionamento
Maggiore sicurezza contro le inversioni di collegamento, grazie al circuito diprotezione a Y
Segnalazione acustica di guasto con possibilità di prova (test)

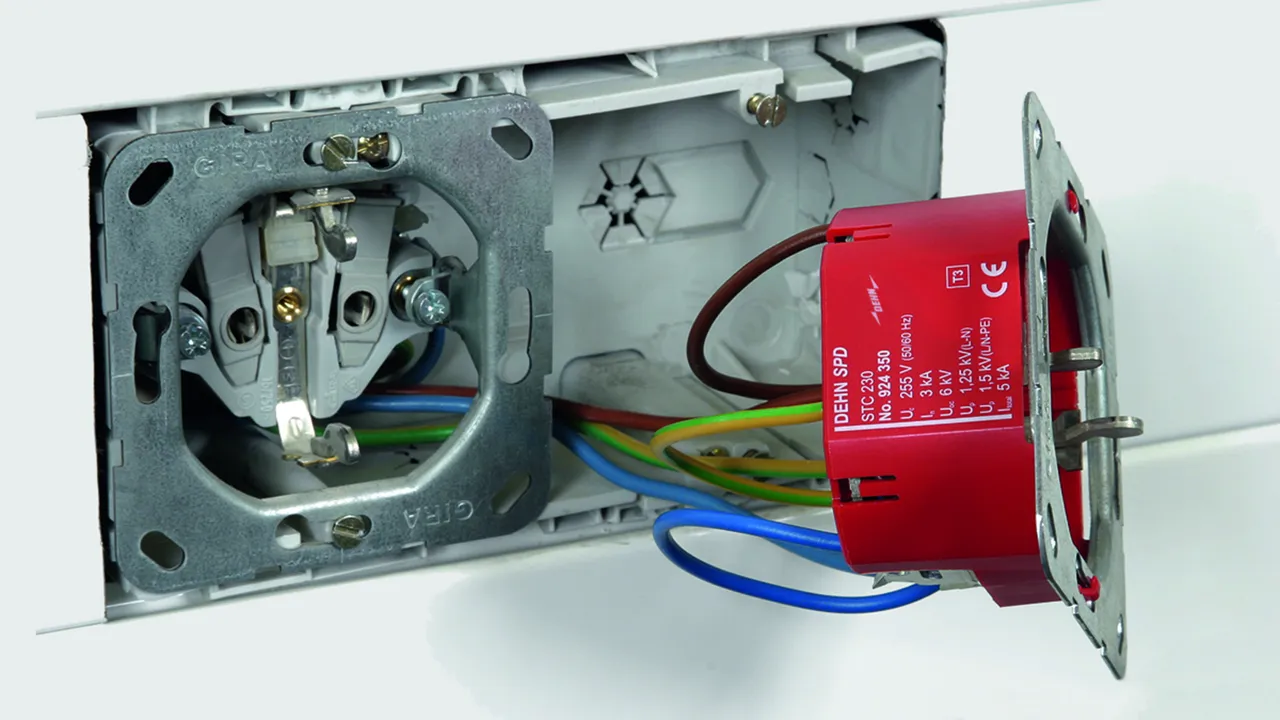

Per montaggio aggiuntivo dietro normali prese schuko
Indipendente dal design della presa
Anello in plastica per fissaggio a scatto, per la semplice installazione su prese già montate

Détails

STC 230

Limitatore di sovratensione bipolare per reti monofase TN e TT 230 V, ad innesto per le normali prese schuko.

1 Produit

Référence de la pièce 924350 STC 230

GTIN 4013364076709, Clients tariffs no (UE): 85363010, Poids brut: 51.00 g, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Limitatore di sovratensione Modul STC 230
Limitatore di sovratensione bipolare per reti monofase TN e TT 230 V, ad innesto per le normali prese schuko
SPD Tipo 3 secondo CEI EN 61643-11
Per impiego nelle scatole per prese e nelle canaline per cavi
Segnalazione acustica di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva totale di scarica (8/20 µs): 5 kA
Protezione di corrente max lato rete:
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: STC 230
Art.: 924350
o similare.

Certificats

Caractéristiques techniques

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	5 kA
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protezione di corrente max lato rete	B 16 A
Indicazione di difetto	cicalino attivo

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	5 kA
Impulso combinato (U_OC )	6 kV
Impulso combinato [L+N-PE] (U_OC_total )	10 kV
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Protezione di corrente max lato rete	B 16 A
Tenuta al corto circuito con protezione da sovracorrente max. lato rete (I_SCCR )	1 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – arresto sicuro
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [L+N-PE] (U_T) – caratteristica	1200 V + U_REF / 200 ms. – arresto sicuro
Temperatura d'esercizio (T_U )	-25 °C ... +40 °C
Indicazione di difetto	cicalino attivo
Numero delle porte	1
Fili di collegamento	1 mm², lunghezza 120 mm
Montaggio su	presa schuko normale
Materiale involucro	termoplastica, colore rosso, UL 94 V-2
Luogo di montaggio	all'interno
Grado di protezione installato	IP 20
Dimensioni	54 x 54 x 32 mm
