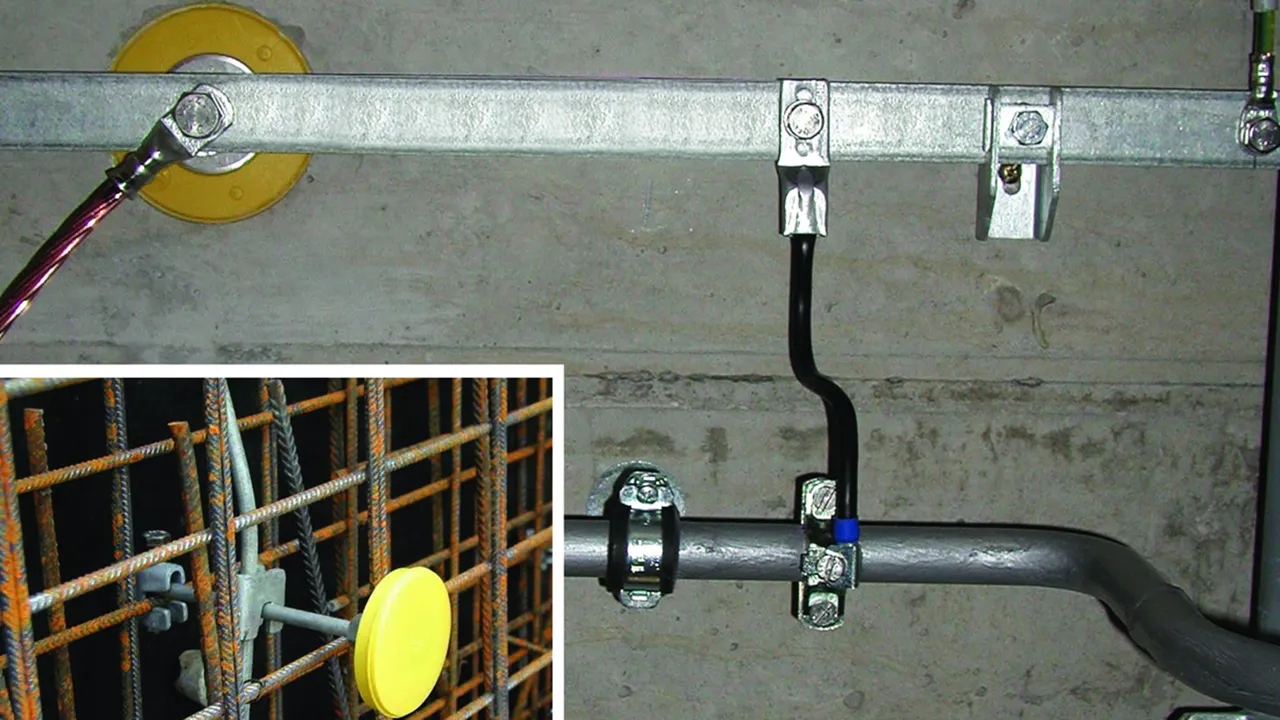

Punti fissi di terra

Per strutture in calcestruzzo come collegamento, resistente alla corrosione, all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione di calate p.es. all'armatura dell'edificio.
Con il doppio filetto M10 e M12 si devono rispettare le seguenti lunghezze minime delle viti da utilizzare:
35 mm con M10 (lunghezza filetto 40 mm)
15 mm con M12 (lunghezza filetto 20 mm)

– Possibilità di collegamento all'astina di collegamento con morsetto a croce p.es. Art.319 201 o morsetto di collegamento p.es. Art. 308 025 per l'armatura
– Possibilità di collegamento per barra equipotenziale p.es. terminali Art. 390 499
– Possibilità di collegamento per conduttori piatti allla piastra di connessione (davanti) oppure senza astina di collegamento (sul retro) p.es. morsetto di collegamento Art. 478 141 oppure 478 129
– Astina di collegamento avvitabile oppure fissa
– Coperchio in materiale plastico (giallo) innestabile e con guarnizione stagna provata a pressione (pressione di prova 0,5 bar)

Tipo M

Con astina di collegamento (l = 180 mm, Ø10 mm).

2 Produits

Référence de la pièce 478011 EFPM M10 12 V4A L230 STTZN

GTIN 4013364033054, Clients tariffs no (UE): 85359000, Poids brut: 312.50 g, Prix unitaire: 25.00 pz.

Images

Plus d'informations

Punto fisso di terra Tipo M INOX (V4A) M10 / M12
Punto fisso di terra come collegamento, resistente alla corrosione, p.es. della calata all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione
Tipo M con astina di collegamento (l = 180 mm, Ø10 mm)
Filetto di connessione: M10 / M12
Materiale piastra: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento: Fe/tZn
Corrente di corto circuito (AC 50 Hz / DC): 6,5 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EFPM M10 12 V4A L230 STTZN
Art.: 478011
o similare.

Certificats



Caractéristiques techniques

Filetto di connessione M10 / M12
Materiale piastra INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento Fe/tZn
Collegamento piastra Ø 80 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,5 kA
Riferimento norma CEI EN 62561-1

Le produit 478011 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 478011 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 478019 EFPM M10 12 V4A L230 V2A

GTIN 4013364072107, Clients tariffs no (UE): 85359000, Poids brut: 310.10 g, Prix unitaire: 25.00 pz.

Images

Plus d'informations

Punto fisso di terra Tipo M INOX (V4A) M10 / M12
Punto fisso di terra come collegamento, resistente alla corrosione, p.es. della calata all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione
Tipo M con astina di collegamento (l = 180 mm, Ø10 mm)
Filetto di connessione: M10 / M12
Materiale piastra: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento: INOX
Corrente di corto circuito (AC 50 Hz / DC): 3,9 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EFPM M10 12 V4A L230 V2A
Art.: 478019
o similare.

Certificats



Caractéristiques techniques

Filetto di connessione M10 / M12
Materiale piastra INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento INOX
Collegamento piastra Ø 80 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,9 kA
Riferimento norma CEI EN 62561-1

Le produit 478019 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 478019 a été ajouté au panier.

Aller à la boutique en ligne

Tipo M senza astina di collegamento

1 Produit

Référence de la pièce 478012 EFPM M10 12 V4A

GTIN 4013364069183, Clients tariffs no (UE): 85359000, Poids brut: 192.00 g, Prix unitaire: 20.00 pz.

Images

Plus d'informations

Punto fisso di terra Tipo M senza astina di collegamento INOX (V4A) M10 / M12
Punto fisso di terra come collegamento, resistente alla corrosione, p.es. della calata all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione
Tipo M senza astina di collegamento
Filetto di connessione: M10 / M12
Materiale piastra: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Corrente di corto circuito (AC 50 Hz / DC): 9,3 kA (con capocorda in rame)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EFPM M10 12 V4A
Art.: 478012
o similare.



Caractéristiques techniques

Filetto di connessione M10 / M12
Materiale piastra INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Collegamento piastra Ø 80 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,3 kA (con capocorda in rame)
Riferimento norma CEI EN 62561-1

Le produit 478012 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 478012 a été ajouté au panier.

Aller à la boutique en ligne

Tipo M pressata

Astina di collegamento (l = 180 mm, Ø10 mm).

2 Produits

Référence de la pièce 478041 EFPM M10 12 V4A L245 VP STTZN

GTIN 4013364105157, Clients tariffs no (UE): 85359000, Poids brut: 318.90 g, Prix unitaire: 25.00 pz.

Précédent

Images

Plus d'informations

Punto fisso di terra Tipo M pressata INOX (V4A) M10 / M12
Punto fisso di terra come collegamento, resistente alla corrosione, p.es. della calata all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione
Tipo M con astina di collegamento (l = 180 mm, Ø10 mm)


Filetto di connessione: M10 / M12
Materiale piastra: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento: Fe/tZn
Corrente di corto circuito (AC 50 Hz / DC): 3,7 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EFPM M10 12 V4A L245 VP STTZN
Art.: 478041
o similare.

Certificats



Caractéristiques techniques

Filetto di connessione M10 / M12
Materiale piastra INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento Fe/tZn
Collegamento piastra Ø 80 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,7 kA
Riferimento norma CEI EN 62561-1
Art. 478 049 con omologazione UL.

Le produit 478041 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 478041 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 478049 EFPM M10 12 V4A L245 VP V2A

GTIN 4013364105164, Clients tariffs no (UE): 85359000, Poids brut: 318.10 g, Prix unitaire: 25.00 pz.

Précédent

Images

Plus d'informations

Punto fisso di terra Tipo M pressata INOX (V4A) M10 / M12
Punto fisso di terra come collegamento, resistente alla corrosione, p.es. della calata all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione
Tipo M pressata astina di collegamento (l = 180 mm, Ø10 mm)
Filetto di connessione: M10 / M12
Materiale piastra: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento: INOX
Corrente di corto circuito (AC 50 Hz / DC): 3,3 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EFPM M10 12 V4A L245 VP V2A
Art.: 478049
o similare.

Certificats



Caractéristiques techniques

Filetto di connessione M10 / M12
Materiale piastra INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento INOX
Collegamento piastra Ø 80 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,3 kA
Riferimento norma CEI EN 62561-1
Art. 478 049 con omologazione UL.

Le produit 478049 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 478049 a été ajouté au panier.

Aller à la boutique en ligne

Tipo M pressata con ulteriore barriera stagna

Contro l'eventuale entrata dell'acqua lungo l'astina nella parete (provato con aria compressa 5 bar secondo CEI EN 62561-5 e con pressione dell'acqua di 1 bar). Adatto per cemento impermeabile all'acqua.

1 Produit

Référence de la pièce 478051 EFPM M10 12 V4A WS L245 VP STTZN

GTIN 4013364124448, Clients tariffs no (UE): 85359000, Poids brut: 370.00 g, Prix unitaire: 10.00 pz.

Images

Plus d'informations

Punto fisso di terra Tipo M pressata con ulteriore barriera stagna INOX (V4A) M10 / M12
Punto fisso di terra come collegamento, resistente alla corrosione, p.es. della calata all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione
Tipo M pressata con ulteriore barriera stagna contro l'eventuale entrata acqua lungo l'astina nella parete
(provato con aria compressa 5 bar secondo CEI EN 62561-5 e secondo FprEN 62561-5 (stato 06 2008))
Filetto di connessione: M10 / M12
Materiale piastra: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento: Fe/tZn
Corrente di corto circuito (AC 50 Hz / DC): 3,7 kA
Materiale barriera stangna: PVC
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EFPM M10 12 V4A WS L245 VP STTZN
Art.: 478051
o similare.

Certificats



Caractéristiques techniques

Filetto di connessione M10 / M12
Materiale piastra INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento Fe/tZn
Collegamento piastra Ø 80 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,7 kA
Materiale barriera stangna PVC
Riferimento norma CEI EN 62561-1

Le produit 478051 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 478051 a été ajouté au panier.

Aller à la boutique en ligne

Tipo M con morsetto MV

Per conduttori tondi 8-10 mm, forma costruttiva con ridotta necessità di spazio nella cassaforma.

1 Produit

Référence de la pièce 478112 EFPM M10 12 V4A MVK8.10 STTZN

GTIN 4013364118140, Clients tariffs no (UE): 85359000, Poids brut: 286.40 g, Prix unitaire: 25.00 pz.

Images

Plus d'informations

Punto fisso di terra Tipo M con morsetto MV INOX (V4A) M10 / M12
Punto fisso di terra come collegamento, resistente alla corrosione, p.es. della calata all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione
Tipo M con morsetto MV per conduttori tondi 8-10 mm, forma costruttiva con ridotta necessità di spazio nella cassaforma
Filetto di connessione: M10 / M12
Materiale piastra: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Materiale morsetto MV: Fe/tZn
Campo di serraggio morsetto Rd / Rd: 8-10 mm
Corrente di corto circuito (AC 50 Hz / DC): 9,3 kA
Esecuzione: con anello a O e morsetto MV
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EFPM M10 12 V4A MVK8.10 STTZN
Art.: 478112
o similare.

Certificats



Caractéristiques techniques

Filetto di connessione M10 / M12
Materiale piastra INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Materiale morsetto MV Fe/tZn
Campo di serraggio morsetto Rd / Rd 8-10 mm
Collegamento piastra Ø 80 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,3 kA
Esecuzione con anello a O e morsetto MV
Riferimento norma CEI EN 62561-1

Le produit 478112 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 478112 a été ajouté au panier.

Aller à la boutique en ligne

Tipo K

Con anello in materiale plastico ed astina di collegamento (l = 180 mm, Ø10 mm).

1 Produit

Référence de la pièce 478200 EFPK M10 12 V4A L230 STTZN

GTIN 4013364035652, Clients tariffs no (UE): 85359000, Poids brut: 278.20 g, Prix unitaire: 25.00 pz.

Précédent

Images

Plus d'informations

Punto fisso di terra Tipo K INOX (V4A) M10 / M12
Punto fisso di terra come collegamento, resistente alla corrosione, p.es. della calata all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione
Tipo K con anello in materiale plastico ed astina di collegamento (l = 180 mm, Ø10 mm)
Filetto di connessione: M10 / M12
Materiale piastra: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento: Fe/tZn
Corrente di corto circuito (AC 50 Hz / DC): 6,5 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EFPK M10 12 V4A L230 STTZN
Art.: 478200
o similare.

Certificats



Caractéristiques techniques

Filetto di connessione M10 / M12
Materiale piastra INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento Fe/tZn
Collegamento piastra Ø 46 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,5 kA
Riferimento norma CEI EN 62561-1

Le produit 478200 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 478200 a été ajouté au panier.

Aller à la boutique en ligne
