Morsetto di collegamento con perno filettato

Per il collegamento di conduttori Td e Pt ai punti fissi di terra con filetto M10 / 12 (p.es. Art. 478 011, 478 200) e filetto M16 (art. n. 478 027).
Esecuzioni con filetto di connessione M10 adatto anche per il montaggio sul retro del punto fisso di terra (senza astina di collegamento) p.es. per conduttore piatto.

Esecuzione pesante M10

1 Produit

Référence de la pièce 478141 AK 7.10 FL40 GBM10X45 STTZN

GTIN 4013364101425, Clients tariffs no (UE): 85359000, Poids brut: 348.00 g, Prix unitaire: 10.00 pz.

Images

Plus d'informations

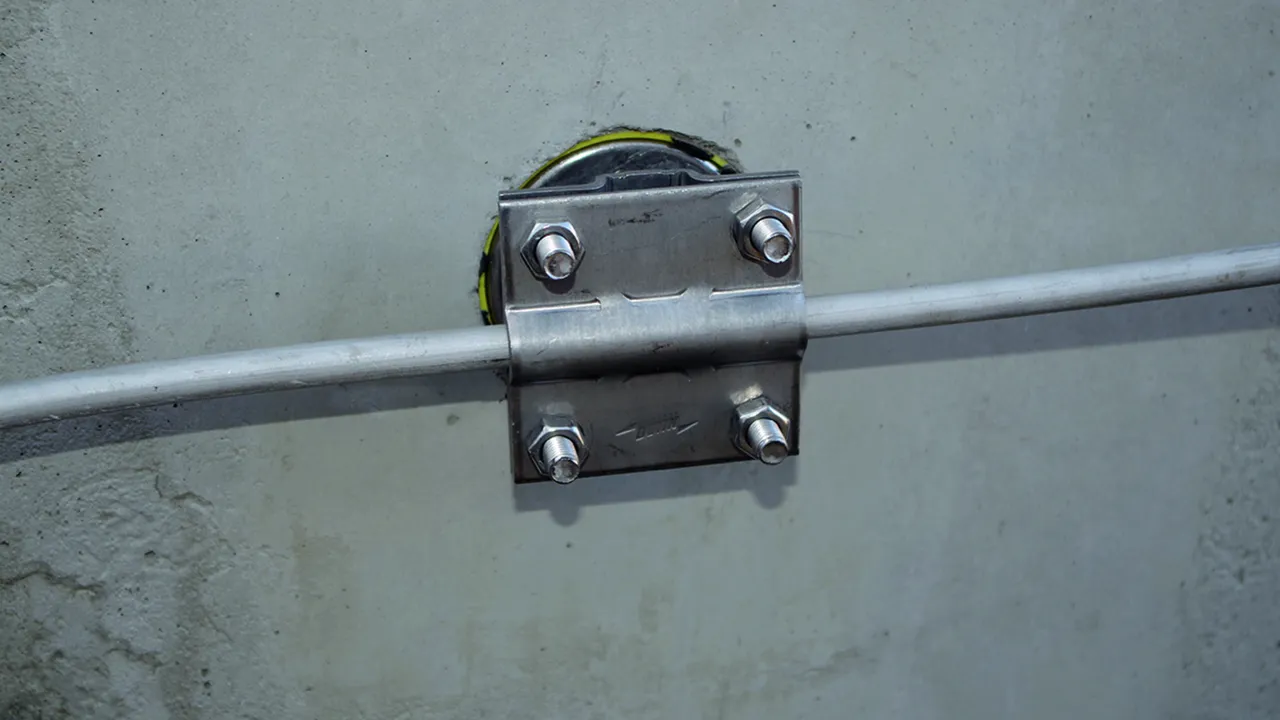

Morsetto di collegamento con perno filettato Versione pesante M10 Fe/tZn
Morsetti di collegamento con perno filettato
per il collegamento di conduttori Td e Pt
ai punti fissi di messa a terra con filettatura M10/12
Adatti anche al montaggio sulla parte posteriore del
punto fisso di messa a terra.
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Pt: 7-10 / 30-40 mm
Campo di serraggio (semirigido / cordato): 35-95 mm2
Materiale perno: INOX
Vite: M10 x 45 / M8 x 25 mm
Materiale vite / dado: INOX
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK 7.10 FL40 GBM10X45 STTZN
Art.: 478141
o similare.

Certificats



Caractéristiques techniques

Materiale morsetto Fe/tZn
Campo di serraggio Td/Pt 7-10 / 30-40 mm
Campo di serraggio (semirigido / cordato) 35-95 mm2
Dimensioni 70 x 70 x 3 mm
Riferimento norma CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Le produit 478141 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 478141 a été ajouté au panier.

Aller à la boutique en ligne

Esecuzione pesante M12

1 Produit

Référence de la pièce 478149 AK 7.10 FL40 GBM12X55 V4A

GTIN 4013364154964, Clients tariffs no (UE): 85359000, Poids brut: 400.50 g, Prix unitaire: 10.00 pz.

Images

Plus d'informations

Morsetto di collegamento con perno filettato Versione pesante M12 Inox (V4A)
Morsetti di collegamento con perno filettato
per il collegamento di conduttori Td e Pt ai
punti fissi di messa a terra con filettatura M10/12
Adatti anche al montaggio sulla parte posteriore del
punto fisso di messa a terra.
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Pt: 7-10 / 30-40 mm
Materiale perno: INOX (V4A)
Vite: M12 x 55 / M8 x 25 mm
Materiale vite / dado: INOX (V4A)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK 7.10 FL40 GBM12X55 V4A
Art.: 478149
o similare.

Certificats



Caractéristiques techniques

Materiale morsetto INOX (V4A)
Campo di serraggio Td/Pt 7-10 / 30-40 mm
Dimensioni 70 x 70 x 3 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,3 kA
*) Per l'attribuzione precisa vedi certificato di prova.

Le produit 478149 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 478149 a été ajouté au panier.

Aller à la boutique en ligne

Esecuzione pesante M16

1 Produit

Référence de la pièce 478150 AK 7.10 FL40 GBM16X65 V4A

GTIN 4013364359512, Clients tariffs no (UE): 85359000, Poids brut: 472.60 g, Prix unitaire: 10.00 pz.

Images

Plus d'informations

Morsetto di collegamento con perno filettato Versione pesante M16 Inox (V4A)
Morsetto di collegamento con perno filettato
per il collegamento di conduttori Td e Pt ai
punti fissi di messa a terra con filettatura M16
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Pt: 7-10 / 30-40 mm
Campo di serraggio (semirigido / cordato): 35-95 mm2
Materiale perno: INOX (V4A)
Vite: M16 x 65 / M8 x 25 mm
Materiale vite / dado: INOX (V4A)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK 7.10 FL40 GBM16X65 V4A
Art.: 478150
o similare.

Certificats



Caractéristiques techniques

Materiale morsetto INOX (V4A)
Campo di serraggio Td/Pt 7-10 / 30-40 mm
Campo di serraggio (semirigido / cordato) 35-95 mm2
Dimensioni 70 x 70 x 3 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 5,9 kA
*) Per l'attribuzione precisa vedi certificato di prova.

Le produit 478150 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 478150 a été ajouté au panier.

Aller à la boutique en ligne

Esecuzione leggera M10

1 Produit

Référence de la pièce 478129 AK ZS 8.10 FL30 GBM10X60 V4A

GTIN 4013364118508, Clients tariffs no (UE): 85359000, Poids brut: 148.00 g, Prix unitaire: 10.00 pz.

Images

Plus d'informations

Morsetto di collegamento con perno filettato Versione leggera M10 Inox (V4A)
Morsetti di collegamento con perno filettato
per il collegamento di conduttori Td e Pt ai
punti fissi di messa a terra con filettatura M10/12
Adatti anche al montaggio sulla parte posteriore del
punto fisso di messa a terra.
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio (semirigido / cordato): 35-95 mm2
Materiale perno: INOX (V4A)
Vite: M10 x 60 / M8 x 16 mm
Materiale vite / dado: INOX (V4A)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK ZS 8.10 FL30 GBM10X60 V4A
Art.: 478129
o similare.

Certificats



Caractéristiques techniques

Materiale morsetto INOX (V4A)
Campo di serraggio Td/Pt 8-10 / 30 mm
Campo di serraggio (semirigido / cordato) 35-95 mm2
Dimensioni 58 x 30 x 2,5 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
*) Per l'attribuzione precisa vedi certificato di prova.

Le produit 478129 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 478129 a été ajouté au panier.

Aller à la boutique en ligne
