Morsetto di collegamento per ferri d'armatura

Morsetti per il collegamento delle reti elettrosaldate oppure ferri di armatura con conduttori tondi oppure piatti.

Posa del conduttore:
(ll) = parallelo
(+) = a croce

Détails

Figura 3: Morsetto a cavallotto Art. 308 046
lorem ipsum
Figura 2: Morsetto a cavallotto Art. 308 045
lorem ipsum
Figura 4: Morsetto a cavallotto con capocorda
lorem ipsum
Figura 1: Diametro di ferri d'armatura.
Bibl.: acciaio per armature di cemento secondo DIN EN 10080:2005.
lorem ipsum
Figura 5: Morsetto di collegamento Art. 308 035
lorem ipsum

Per collegamenti a "T", a croce e paralleli

1 Produit

Référence de la pièce 308025 VK A UNI ST

GTIN 4013364035881, Clients tariffs no (UE): 85359000, Poids brut: 102.00 g, Prix unitaire: 50.00 pz.

Images

Plus d'informations

Morsetto di collegamento per ferri d'armatura Fe/tZn
Morsetto di collegamento per ferri d'armatura per collegamento di reti elettrosaldate
o ferri d'armatura con conduttori tondi
per collegamenti a "T", a croce e paralleli
Materiale: Fe/tZn
Campo di serraggio Td/Td: (+) 6-10 / 6-10 mm
Campo di serraggio Td/Pt: (+) 6-10 / 30 mm
Campo di serraggio Pt/Pt: (II) 30 / 30 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 9 kA

Fabbricato: DEHN
Tipo: VK A UNI ST
Art.: 308025
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/tZn
Campo di serraggio Td/Td (+) 6-10 / 6-10 mm
Campo di serraggio Td/Pt (+) 6-10 / 30 mm
Campo di serraggio Pt/Pt (II) 30 / 30 mm
Vite di M10 x 25 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9 kA

Le produit 308025 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308025 a été ajouté au panier.

Aller à la boutique en ligne

Per collegamenti a "T", a croce e paralleli

1 Produit

Référence de la pièce 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, Clients tariffs no (UE): 85359000, Poids brut: 111.00 g, Prix unitaire: 25.00 pz.

Images

Plus d'informations

Morsetto di collegamento per ferri d'armatura Fe/tZn
Morsetto di collegamento per ferri d'armatura per collegamento di reti elettrosaldate
o ferri d'armatura con conduttori tondi
per collegamenti a "T", a croce e paralleli
Materiale: Fe/tZn
Campo di serraggio Td/Pt: (+) 6-10 / 30 mm
Campo di serraggio Pt/Pt: (+ / II) 30 / 30 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 13 kA

Fabbricato: DEHN
Tipo: VK 6.10 FL30 FL30 BSB STTZN
Art.: 308026
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/tZn
Campo di serraggio Td/Pt (+) 6-10 / 30 mm
Campo di serraggio Pt/Pt (+ / II) 30 / 30 mm
Vite di M10 x 25 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Le produit 308026 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308026 a été ajouté au panier.

Aller à la boutique en ligne

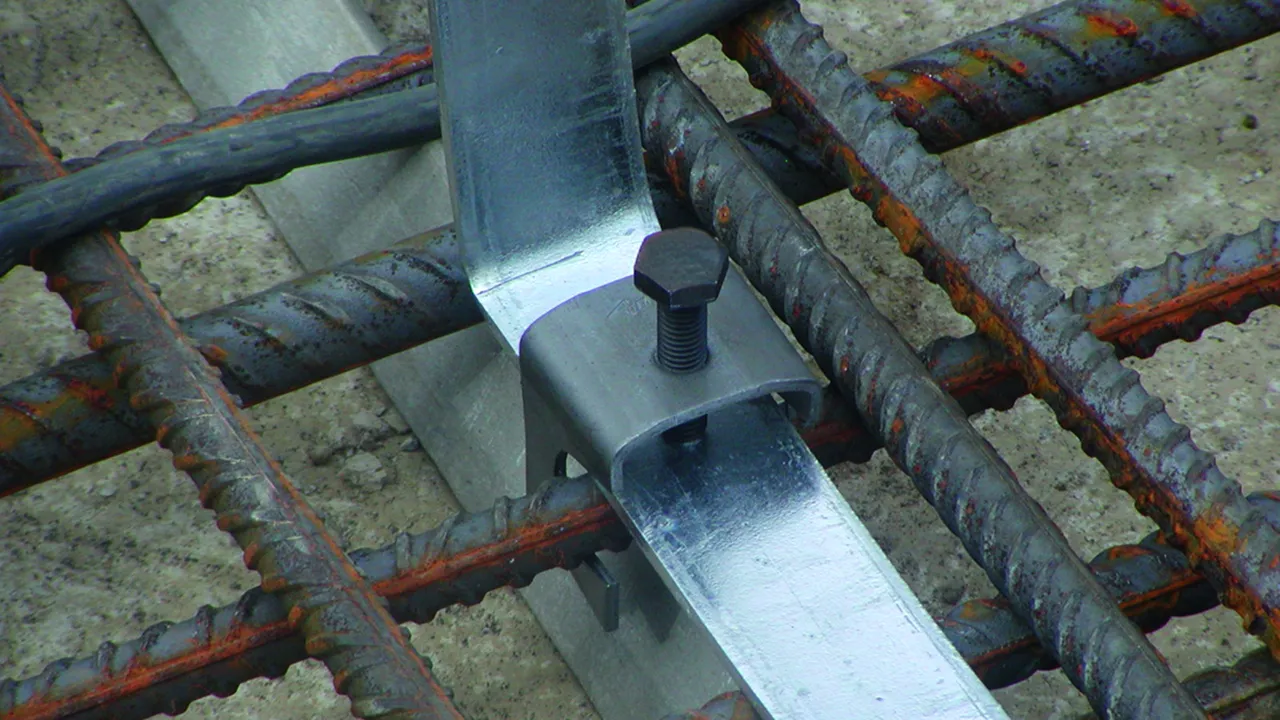

Per collegamenti a "T" e a croce

Indicazione: coppia di serraggio consigliata ≥ 10 Nm.

1 Produit

Référence de la pièce 308030 VK A R22 F40 STBL

GTIN 4013364030749, Clients tariffs no (UE): 85359000, Poids brut: 130.00 g, Prix unitaire: 50.00 pz.

Images

Plus d'informations

Morsetto di collegamento per ferri d'armatura Fe/tZn
Morsetto di collegamento per ferri d'armatura per collegamento di reti elettrosaldate
o ferri d'armatura con conduttori piattii
per collegamenti a "T"e a croce
Materiale: Fe/non zincato
Campo di serraggio Td/Pt: (+) 6-22 / 30-40 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 1,0 kA

Fabbricato: DEHN
Tipo: VK A R22 F40 STBL
Art.: 308030
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/non zincato
Campo di serraggio Td/Pt (+) 6-22 / 30-40 mm
Vite di M10 x 40 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1,0 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Le produit 308030 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308030 a été ajouté au panier.

Aller à la boutique en ligne

Per collegamenti a "T", a croce e paralleli con cavallotto di fissaggio

Per un collegamento flessibile di conduttori tondi oppure per i punti fissi di terra con contemporaneo fissaggio nella cassaforma.

1 Produit

Référence de la pièce 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Clients tariffs no (UE): 85359000, Poids brut: 169.60 g, Prix unitaire: 25.00 pz.

Images

Plus d'informations

Morsetto di collegamento per ferri d'armatura Fe/non zincato
Morsetto di collegamento per ferri d'armatura per collegamento di ferri d'armatura con conduttori tondi
per collegamenti a "T", a croce e paralleli
con cavallotto di fissaggio per la connessione flessibile
di conduttori tondi o per punti fissi di terra contemporaneamente
con fissaggio nella cassaforma
Materiale: Fe/non zincato
Campo di serraggio Td/Td: (+/II) 6-22 / 6-10 mm
Campo di serraggio Td/Pt: (+) 6-22 / 40 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 1,0 kA

Fabbricato: DEHN
Tipo: VK 6.22 FL40 KB6.10 BSB STBL
Art.: 308035
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/non zincato
Campo di serraggio Td/Td (+/II) 6-22 / 6-10 mm
Campo di serraggio Td/Pt (+) 6-22 / 40 mm
Vite di M10 x 60 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1,0 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Le produit 308035 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308035 a été ajouté au panier.

Aller à la boutique en ligne

Morsetto a cavallotto per diametri grandi

1 Produit

Référence de la pièce 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, Clients tariffs no (UE): 85359000, Poids brut: 266.50 g, Prix unitaire: 25.00 pz.

Images

Plus d'informations

Morsetto a cavallotto per diametri grandi Fe/non zincato
Morsetto per il collegamento, per ferri d'armatura morsetto a cavallotto per grandi diametri
per il collegamento di ferri d'armatura con conduttori tondi
per collegamenti a T, a croce e paralleli
Materiale: Fe/non zincato
Campo di serraggio Td/Td: (II) 16-48 / 6-10 mm
Campo di serraggio Td/Pt: (II) 16-48 / 30-40 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 16 kA

Fabbricato: DEHN
Tipo: BVK 16.48 6.10 FL40 BSB STBL
Art.: 308045
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/non zincato
Campo di serraggio Td/Td (II) 16-48 / 6-10 mm
Campo di serraggio Td/Pt (II) 16-48 / 30-40 mm
Vite vite a cavallotto M10 x 48 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 16 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Le produit 308045 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308045 a été ajouté au panier.

Aller à la boutique en ligne

Morsetto a cavallotto per grandi diametri con due ulteriori cavallotti di fissaggio

Per la connessione a croce di conduttori tondi (6-10 mm) oppure per il fissaggio con il contemporaneo collegamento di punti fissi di terra.

1 Produit

Référence de la pièce 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Clients tariffs no (UE): 85359000, Poids brut: 292.40 g, Prix unitaire: 25.00 pz.

Images

Plus d'informations

Morsetto di collegamento morsetto a cavallotto Fe/non zincato
Morsetto di collegamento, per ferri d'armatura morsetto a cavallotto per grandi diametri
per il collegamento di ferri d'armatura con conduttori tondi
per collegamenti a "T", a croce e paralleli
con cavallotto di fissaggio per la connessione flessibile
di conduttori tondi o per punti fissi di terra contemporaneamente
con fissaggio nella cassaforma
Materiale: Fe/non zincato
Campo di serraggio Td/Td: (+/II) 16-48 / 6-10 mm
Campo di serraggio Td/Pt: (II) 16-48 / 30-40 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 9,9 kA

Fabbricato: DEHN
Tipo: BVK 16.48 FL40 KB6.10 BSB STBL
Art.: 308046
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/non zincato
Campo di serraggio Td/Td (+/II) 16-48 / 6-10 mm
Campo di serraggio Td/Pt (II) 16-48 / 30-40 mm
Vite vite a cavallotto M10 x 48 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,9 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Le produit 308046 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308046 a été ajouté au panier.

Aller à la boutique en ligne

Morsetto MAXI-MV

Per collegamenti a "T", a croce e paralleli

1 Produit

Référence de la pièce 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, Clients tariffs no (UE): 85359000, Poids brut: 462.30 g, Prix unitaire: 20.00 pz.

Images

Plus d'informations

Morsetto MAXI -MV Fe/tZn
Morsetto MAXI MV
per il collegamento di ferri d'armatura
con conduttori tondi in
collegamenti a "T", a croce e paralleli
Materiale: Fe/non zincato
Campo di serraggio Td/Td: (+/II) 8-16 / 15-25 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 10,2 kA

Fabbricato: DEHN
Tipo: MAMVK 8.16 15.25 STBL
Art.: 308040
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/non zincato
Campo di serraggio Td/Td (+/II) 8-16 / 15-25 mm
Vite di M12 x 65 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 10,2 kA
Omologazione UL 467
*) Per l'attribuzione precisa vedi certificato di prova.

Le produit 308040 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 308040 a été ajouté au panier.

Aller à la boutique en ligne

Morsetto MV con vite a testa esagonale

Filetto nella parte inferiore.

2 Produits

Référence de la pièce 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, Clients tariffs no (UE): 85359000, Poids brut: 101.00 g, Prix unitaire: 50.00 pz.

Images

Plus d'informations

Morsetto MV con vite a testa esagonale Fe/tZn
Morsetto di collegamento multiuso per l'applicazione universale
per connessioni a croce, a "T" e parallele
per conduttori tondi
Portata di corrente di fulmine
provata in accordo a CEI EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale: Fe/tZn
Campo di serraggio Td: 8-10 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 7,3 kA

Fabbricato: DEHN
Tipo: MVK 8.10 SKM10X30 STTZN
Art.: 390050
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/tZn
Campo di serraggio Td 8-10 mm
Vite di M10 x 30 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,3 kA
*) Per l'attribuzione precisa vedi certificato di prova.

Le produit 390050 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 390050 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, Clients tariffs no (UE): 85359000, Poids brut: 103.00 g, Prix unitaire: 50.00 pz.

Images

Plus d'informations

Morsetto MV con vite a testa esagonale Fe/tZn
Morsetto di collegamento multiuso per l'applicazione universale
per connessioni a croce, a "T" e parallele
per conduttori tondi
Portata di corrente di fulmine
provata in accordo a CEI EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale: Fe/tZn
Campo di serraggio Td: 10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 10 SKM10X35 STTZN
Art.: 391050
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/tZn
Campo di serraggio Td 10 mm
Vite di M10 x 35 mm
Riferimento norma CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Le produit 391050 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 391050 a été ajouté au panier.

Aller à la boutique en ligne

Morsetto MV con vite a testa esagonale e rondella elastica

Filetto nella parte inferiore.

1 Produit

Référence de la pièce 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, Clients tariffs no (UE): 85359000, Poids brut: 92.00 g, Prix unitaire: 50.00 pz.

Images

Plus d'informations

Morsetto MV con vite a testa esagonale e molla Fe/tZn
Morsetto di collegamento multiuso per l'applicazione universale
per connessioni a croce, a "T" e parallele
per conduttori tondi
Portata di corrente di fulmine
provata in accordo a CEI EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale: Fe/tZn
Campo di serraggio Td: 8-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 SKM10X30 FSC STTZN
Art.: 390550
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/tZn
Campo di serraggio Td 8-10 mm
Vite di M10 x 30 mm
Riferimento norma CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Le produit 390550 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 390550 a été ajouté au panier.

Aller à la boutique en ligne

Connettore parallelo

2 Produits

Référence de la pièce 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Clients tariffs no (UE): 85359000, Poids brut: 163.16 g, Prix unitaire: 50.00 pz.

Images

Plus d'informations


Materiale: Fe/non zincato
Campo di serraggio Td/Td: 6-22 / 6-22 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 6,1 kA

Fabbricato: DEHN
Tipo: PV 6.22 FRM10X40 STBLANK
Art.: 306121
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/non zincato
Campo di serraggio Td/Td 6-22 / 6-22 mm
Vite e M10 x 40 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA

Le produit 306121 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 306121 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Clients tariffs no (UE): 85359000, Poids brut: 167.12 g, Prix unitaire: 50.00 pz.

Images

Plus d'informations


Materiale: Fe/tZn
Campo di serraggio Td/Td: 6-22 / 6-22 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 6,1 kA

Fabbricato: DEHN
Tipo: PV 6.22 FRM10X40 STTZN
Art.: 306122
o similare.

Certificats



Caractéristiques techniques

Materiale Fe/tZn
Campo di serraggio Td/Td 6-22 / 6-22 mm
Vite e M10 x 40 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA

Le produit 306122 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 306122 a été ajouté au panier.

Aller à la boutique en ligne
back to top
