Tubi portanti per conduttura HVI light plus

Tubo portante di aspetto sobrio con elemento a molla per equipotenzialità integrato per le applicazioni
– Montaggio a parete
– Posa all’interno e all’esterno con installazione nello stativo a n-gambe (con/senza uscita laterale)
– Montaggio su supporto per tetto metallico e puntone

Senza uscita laterale

Tubo portante con terminale / elemento a molla per equipotenzialità situato all’interno senza uscita laterale. Punta di captazione in acciaio inox, Ø10 mm, lunghezza 500 / 1000 mm.

4 Produits

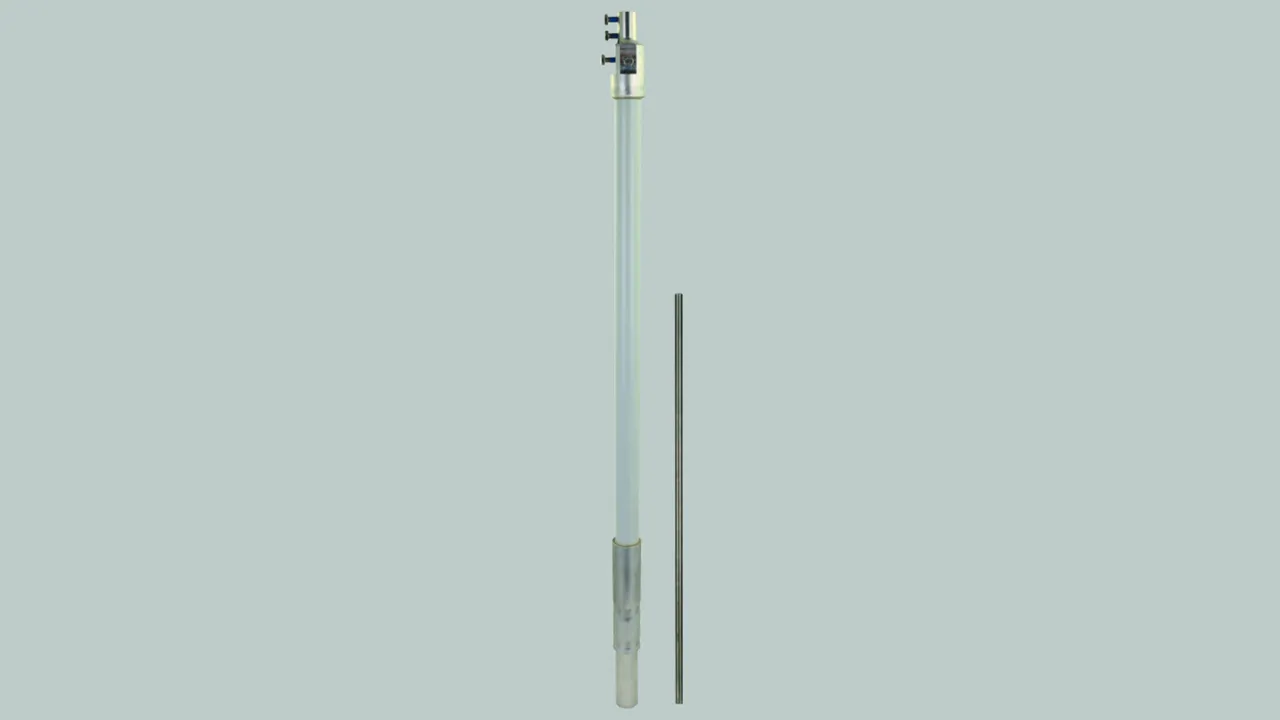

Référence de la pièce 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494473, Clients tariffs no (UE): 85389099, Poids brut: 2.53 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Tubo portante per conduttura HVI light plus con punta di captazione lunghezza 2100 mm in PRFV/Al
Tubo portante in PRFV/Al con terminale situato all’interno
ed elemento a molla per equipotenzialità per la conduttura HVI light plus
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi all’Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 500 mm in INOX
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Lunghezza di trasporto: 1600 mm
Diametro Ø esterno: 40 mm
Lunghezza del tratto isolante: 1230 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D40 1600 FSP500 HVI LI PL GFK AL V2A
Art.: 105672
o similare.

Certificats



Caractéristiques techniques

Lunghezza della punta di captazione 500 mm
Materiale del tubo portante PRFV / Al
Lunghezza del tubo portante 1600 mm
Lunghezza di trasporto 1600 mm
Diametro Ø esterno 40 mm
Lunghezza del tratto isolante 1230 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 105672 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105672 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494497, Clients tariffs no (UE): 85389099, Poids brut: 2.80 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Tubo portante per conduttura HVI light plus con punta di captazione lunghezza 2600 mm in PRFV/Al
Tubo portante in PRFV/Al con terminale situato all’interno
ed elemento a molla per equipotenzialità per la conduttura HVI light plus
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi all’Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Lunghezza di trasporto: 1600 mm
Diametro Ø esterno: 40 mm
Lunghezza del tratto isolante: 1230 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D40 1600 FSP1000 HVI LI PL GFK AL V2A
Art.: 105673
o similare.

Certificats



Caractéristiques techniques

Lunghezza della punta di captazione 1000 mm
Materiale del tubo portante PRFV / Al
Lunghezza del tubo portante 1600 mm
Lunghezza di trasporto 1600 mm
Diametro Ø esterno 40 mm
Lunghezza del tratto isolante 1230 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 105673 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105673 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494503, Clients tariffs no (UE): 85389099, Poids brut: 3.53 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Tubo portante per conduttura HVI light plus con punta di captazione lunghezza 2900 mm in PRFV/Al
Tubo portante in PRFV/Al con terminale situato all’interno
ed elemento a molla per equipotenzialità per la conduttura HVI light plus
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi all’Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 500 mm in INOX
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 2400 mm
Lunghezza di trasporto: 2400 mm
Diametro Ø esterno: 40 mm
Lunghezza del tratto isolante: 1230 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D40 2400 FSP500 HVI LI PL GFK AL V2A
Art.: 105674
o similare.

Certificats



Caractéristiques techniques

Lunghezza della punta di captazione 500 mm
Materiale del tubo portante PRFV / Al
Lunghezza del tubo portante 2400 mm
Lunghezza di trasporto 2400 mm
Diametro Ø esterno 40 mm
Lunghezza del tratto isolante 1230 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 105674 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105674 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494510, Clients tariffs no (UE): 85389099, Poids brut: 3.80 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Tubo portante per conduttura HVI light plus con punta di captazione lunghezza 3400 mm in PRFV/Al
Tubo portante in PRFV/Al con terminale situato all’interno
ed elemento a molla per equipotenzialità per la conduttura HVI light plus
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi all’Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 2400 mm
Lunghezza di trasporto: 2400 mm
Diametro Ø esterno: 40 mm
Lunghezza del tratto isolante: 1230 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D40 2400 FSP1000 HVI LI PL GFK AL V2A
Art.: 105675
o similare.

Certificats



Caractéristiques techniques

Lunghezza della punta di captazione 1000 mm
Materiale del tubo portante PRFV / Al
Lunghezza del tubo portante 2400 mm
Lunghezza di trasporto 2400 mm
Diametro Ø esterno 40 mm
Lunghezza del tratto isolante 1230 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 105675 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105675 a été ajouté au panier.

Aller à la boutique en ligne

Con uscita laterale

Tubo portante con terminale situato all’interno / elemento a molla per equipotenzialità con uscita laterale. Punta di captazione in acciaio inox Ø10 mm, lunghezza 500 / 1000 mm.

2 Produits

Référence de la pièce 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

GTIN 4013364500044, Clients tariffs no (UE): 85389099, Poids brut: 3.35 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Tubo portante per conduttura HVI light plus con punta di captazione
e uscita laterale, lunghezza 2900 mm in PRFV/Al
Tubo portante in PRFV/Al con terminale situato all’interno
ed elemento a molla per equipotenzialità per la conduttura HVI light plus
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi all’Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 500 mm in INOX
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 2400 mm
Lunghezza di trasporto: 2400 mm
Diametro Ø esterno: 40 mm
Lunghezza del tratto isolante: 1230 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D40 2400 FSP500 SA HVI LI PL GFK AL
Art.: 105677
o similare.

Certificats



Caractéristiques techniques

Lunghezza della punta di captazione 500 mm
Materiale del tubo portante PRFV / Al
Lunghezza del tubo portante 2400 mm
Lunghezza di trasporto 2400 mm
Diametro Ø esterno 40 mm
Lunghezza del tratto isolante 1230 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 105677 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105677 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

GTIN 4013364500051, Clients tariffs no (UE): 85389099, Poids brut: 3.62 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Tubo portante per conduttura HVI light plus con punta di captazione
e uscita laterale, lunghezza 3400 mm in PRFV/Al
Tubo portante in PRFV/Al con terminale situato all’interno
ed elemento a molla per equipotenzialità per la conduttura HVI light plus
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi all’Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 2400 mm
Lunghezza di trasporto: 2400 mm
Diametro Ø esterno: 40 mm
Lunghezza del tratto isolante: 1230 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D40 2400 FSP1000 SA HVI LI PL GFK AL
Art.: 105678
o similare.

Certificats



Caractéristiques techniques

Lunghezza della punta di captazione 1000 mm
Materiale del tubo portante PRFV / Al
Lunghezza del tubo portante 2400 mm
Lunghezza di trasporto 2400 mm
Diametro Ø esterno 40 mm
Lunghezza del tratto isolante 1230 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 105678 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105678 a été ajouté au panier.

Aller à la boutique en ligne

Per supporto per tetto metallico e puntone

Tubo portante con terminale / elemento a molla per equipotenzialità situato all’interno per posa sotto tetto. Punta di captazione in acciaio inox Ø10 mm, lunghezza 1000 mm.

1 Produit

Référence de la pièce 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

GTIN 4013364499775, Clients tariffs no (UE): 85389099, Poids brut: 4.83 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Tubo portante per conduttura HVI light plus con punta di captazione lunghezza 3680 mm in PRFV/Al
Tubo portante in PRFV/Al con terminale situato all’interno
ed elemento a molla per equipotenzialità per la conduttura HVI light plus
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi all’Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 2680 mm
Lunghezza di trasporto: 2680 mm
Diametro Ø esterno: 40 mm
Lunghezza del tratto isolante: 1230 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D40 2680 FSP1000 DSH GFK AL V2A
Art.: 105688
o similare.

Certificats



Caractéristiques techniques

Lunghezza della punta di captazione 1000 mm
Materiale del tubo portante PRFV / Al
Lunghezza del tubo portante 2680 mm
Lunghezza di trasporto 2680 mm
Diametro Ø esterno 40 mm
Lunghezza del tratto isolante 1230 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 105688 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105688 a été ajouté au panier.

Aller à la boutique en ligne
back to top
