Palo di captazione con conduttura HVI light plus per supporto per metallo e puntone

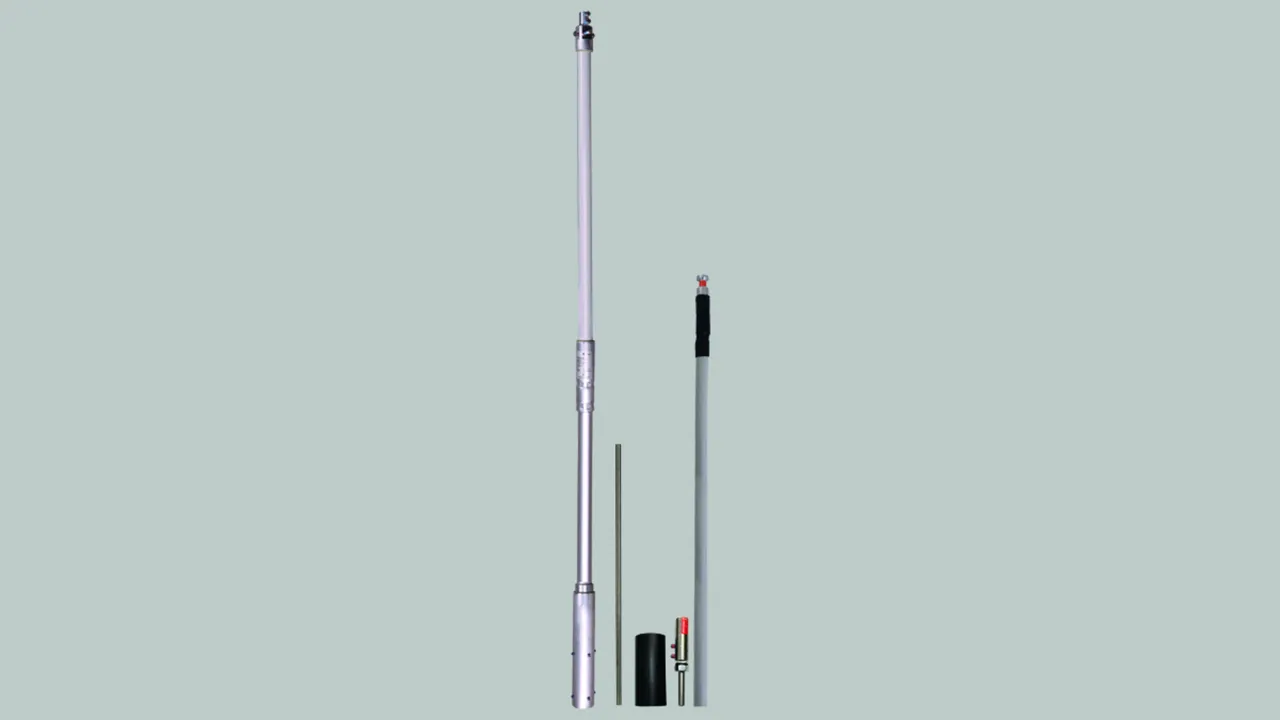

Il set completo del palo di captazione per il montaggio su supporto per tetto metallico / puntone serve per la posa sotto tetto della conduttura HVI light plus.

Il set è composto da:
– Punta di captazione in acciaio inox, Ø 10 mm, lunghezza 1000 mm
– Tubo portante in PRFV/Al, Ø 40/50/60 mm, lunghezza 2680 mm
– Conduttura HVI light plus (preassemblata, posa all’interno del tubo)

1 Produit

Référence de la pièce 819688 HVI LI PL L6M SR2680 FSP1000 GFK AL V2A

GTIN 4013364499782, Clients tariffs no (UE): 85389099, Poids brut: 10.40 kg, Prix unitaire: 1.00 pz.

Images

Plus d'informations

Conduttura HVI light plus in tubo portante 2680 mm con punta di captazione 1000 mm
Impianto di captazione isolato
ad es. da impianti rice-trasmittenti
(antenne paraboliche, antenne terrestri).
Versione esteticamente modificata grazie alla posa
della conduttura HVI light plus all’interno del tubo portante
Calata isolata resistente all’alta tensione, per il rispetto
della distanza di separazione dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI light plus posata nel tubo portante,
con terminale speciale situato
internamente e punta di captazione Ø 10 mm lunghezza 1000 mm.
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 2680 mm
Lunghezza di trasporto: 2680 mm
Colore della conduttura: grigio ●
Materiale della conduttura: Cu
Distanza di separazione equivalente s (in aria): ≤ 60 cm
Ordine minimo: 6 m
Lunghezza massima ordinabile: 70 m
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL L6M SR2680 FSP1000 GFK AL V2A
Art.: 819688
o similare.

Certificats



Caractéristiques techniques

Materiale del tubo portante PRFV / Al
Lunghezza del tubo portante 2680 mm
Lunghezza di trasporto 2680 mm
Lunghezza della punta di captazione 1000 mm
Diametro Ø conduttura 21 mm
Colore della conduttura grigio ●
Materiale della conduttura Cu
Distanza di separazione equivalente s (in aria) ≤ 60 cm
Ordine minimo 6 m
Lunghezza massima ordinabile 70 m
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)
