Äußerer Blitzschutz für Industrie-
gebäude
gebäude
Der äußere Blitzschutz ist in der DIN EN 62305 geregelt und sichert Gebäude vor den Folgen eines direkten Blitzeinschlags ab. Eine äußere Blitzschutzanlage hat die Aufgabe, den Blitz mithilfe von Fangeinrichtungen einzufangen und ihn auf kontrolliertem Weg über Ableitung in das Erdreich zu lenken.
Somit sind Gebäude vor direkten Blitzeinschlägen und möglichen Bränden geschützt.
Wichtige Grundlage: Trennungsabstände berechnen und einhalten. Der Abstand zwischen Fangeinrichtung/ Ableitung und metallenen und/oder elektrischen Installationen der zu schützenden Anlage muss ausreichend genug sein, um gefährliche Überschläge zu vermeiden. Solche Überschläge bergen das Risiko von Funkenbildung und potenziellen Bränden.
/www.dehn.fr/store/f/51503817/HDVORSCHAU/819600.jpg)
819600

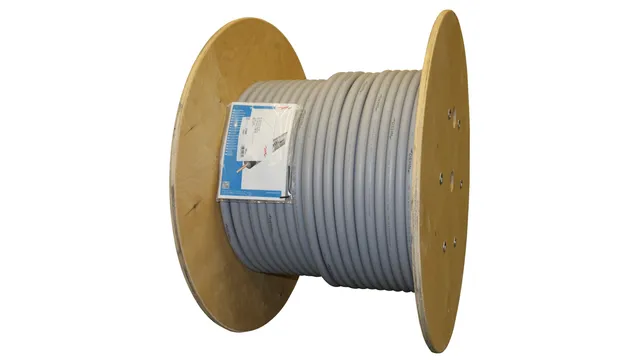

HVI light plus Leitung (Trommelware)
HVI light plus Leitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3). Trommelware Länge 100 / 500 m.
/www.dehn.fr/store/f/51503824/HDVORSCHAU/819609.jpg)
819609

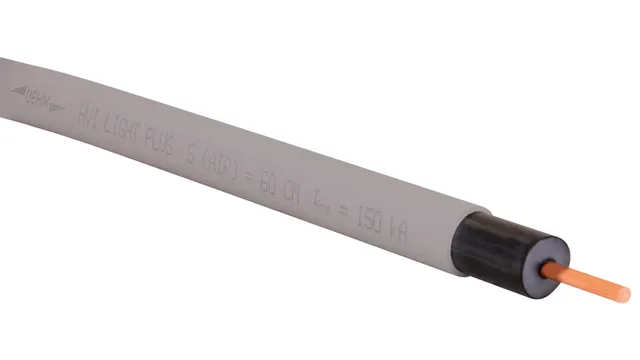

HVI light plus Leitung (abgelängt)
HVI light plus Leitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3). Abgelängt für die Konfektionierung vor Ort
/www.dehn.fr/store/f/52862432/HDVORSCHAU/819645.jpg)
819645

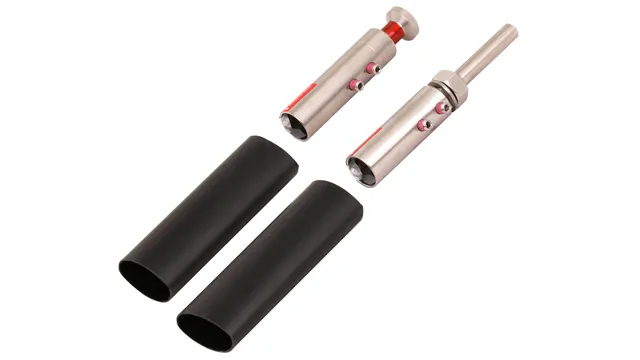

Anschlussset für HVI light plus Leitung
Für Rohrinnenverlegung. Zwei Anschlusselemente zum Abschließen der HVI light plus Leitung an beiden Enden. Diese Anschlusselemente können bei HVI light plus Stützrohren verwendet werden.
/www.dehn.fr/store/f/52862421/HDVORSCHAU/819640.jpg)
819640

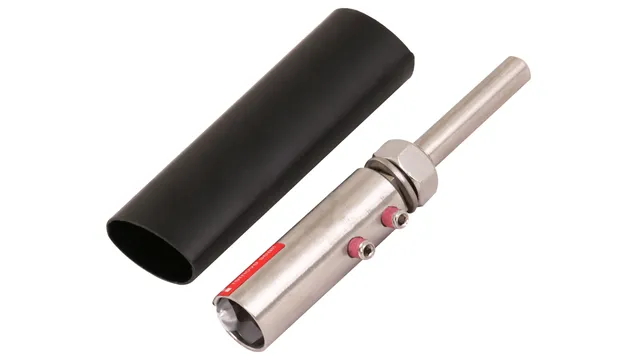

Anschlussset für HVI light plus Leitung
Anschlusselement zum Anschließen der HVI light plus Leitung an andere Teile des äußeren Blitzschutzes oder der Erdungsanlage. Inkl. ein Schrumpfschlauch.
/www.dehn.fr/store/f/51509147/HDVORSCHAU/819674.jpg)
819674

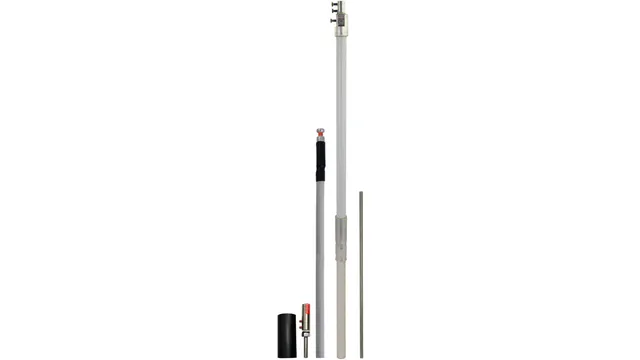

HVI light plus Leitung im Stützrohr mit Fangspitze SET
Bestandteile SET: Stützrohr (GFk/AI) D=40 mm, l=2.400 mm, HVI light plus vorkonfektioniert für Rohrinnenverlegung.
/www.dehn.fr/store/f/52808648/HDVORSCHAU/107390.jpg)
107390

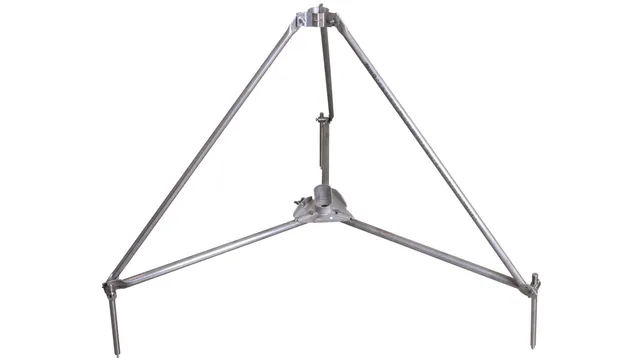

Dreibeinstativ für Stützrohre mit seitlichem Auslass
Dreibeinstativ (Ausführung klappbar) für Stützrohre D 50 mm mit seitlichem Auslass oder Fangstange D 40 mm mit Reduzierungszubehör.
/www.dehn.fr/store/f/51479206/HDVORSCHAU/275460_1.jpg)
275460

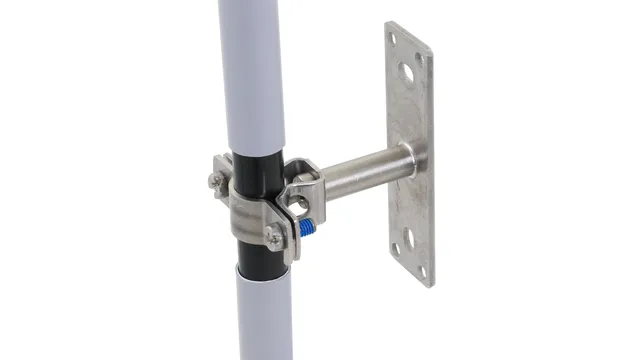

HVI light plus Ex W55 holder
Leitungshalter für die Verlegung der HVI light plus Leitung in explosionsgefährdeten Bereichen der Ex-Zone 1 und Ex-Zone 21.
/www.dehn.fr/store/f/52891805/HDVORSCHAU/253229.jpg)
253229

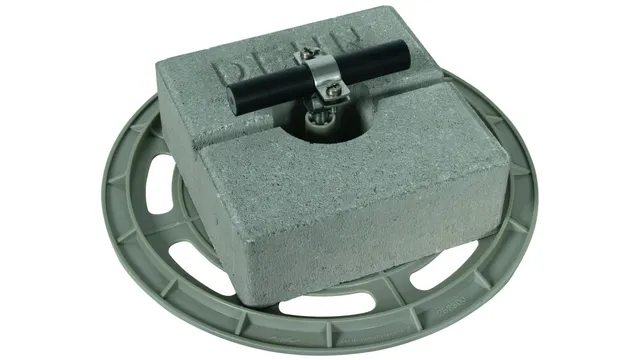

Dachleitungshalter mit Grundplatte und Betonstein SET
Dachleitungshalter mit Zweischraubenüberleger aus NIRO zum Verlegen der HVI-Leitung auf Flachdächern. Ausführung mit Betonstein und Unterlegplatte, für Leitung 20-23 mm (feste Leitungsführung).
/www.dehn.fr/store/f/52862492/HDVORSCHAU/819642.jpg)
819642

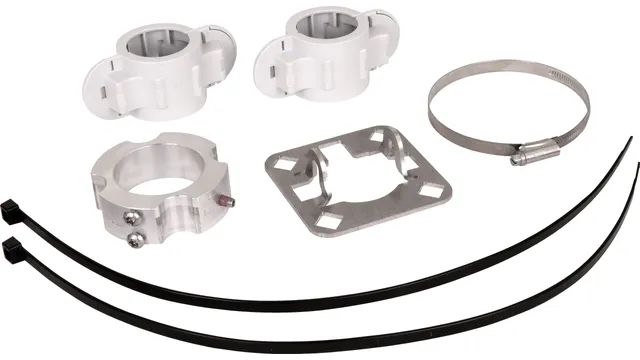

Befestigungsset Fangmast D40
Befestigungsset zur Montage der HVI light plus Leitung an HVI light plus Stützrohren Ø40 mm, bestehend aus Anschlussplatte und Befestigungsring mit NIRO-Spannschelle für den Endverschluss (inkl. vier Kunststoffhalterhalbteilen und zwei Kabelbindern).
/www.dehn.fr/store/f/52862501/HDVORSCHAU/819296.jpg)
819296

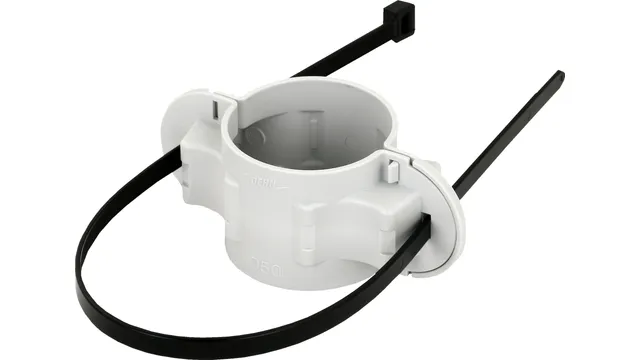

Befestigungsset Stützrohre D40
Befestigungsset zur Montage der HVI light plus Leitung an HVI light plus Stützrohren, bestehend aus zwei Halbschalen und einen Kabelbinder zum Befestigen von bis zu vier HVI light plus Leitungen im GFK-Bereich des Stützrohres.
/www.dehn.fr/store/f/52862521/HDVORSCHAU/819297.jpg)
Blitzschutzsystem
Ein vollständiges Blitzschutzsystem besteht aus den Elementen: Fang- sowie Ableitungseinrichtung, Erdungsanlage, Blitzschutz-Potentialausgleich und Trennungsabstände.
Der Blitzstrom wird dabei mittels Fangeinrichtung in die Ableitungen geführt und kontrolliert ins Erdreich gelenkt. Wichtig dabei ist, dass Trennungsabstände eingehalten werden, um gefährliche Überschläge und Funkenbildung zu verhindern.
Der Blitzschutz-Potentialausgleich reduziert die durch den Blitzstrom verursachten Potentialunterschiede. Dies wird durch die Verbindung aller getrennten leitenden Anlagenteile direkt durch Leitungen oder durch Überspannungs-Schutzgeräte (SPDs) bewirkt.
HVI Blitzschutz von DEHN
Bei konventionellen äußeren Blitzschutzanlagen gestaltet sich die Einhaltung der vorgeschriebenen Trennungsabstände oft schwierig. Herausforderungen sind Platz- und Architekturvorgaben. Die Lösung dafür bietet ein HVI Blitzschutzsystem. Der spezieller Aufbau der HVI Leitung ermöglicht die Einhaltung äquivalenter Trennungsabstände von je nach HVI Variante 45 cm bis 90 cm (Luft) zu geerdeten metallenen Gebäudeinstallationen. Alle Installationsvarianten sind gemäß DIN IEC/TS 62561-8 geprüft.
Zum HVI Blitzschutz
Windlast berechnen
Die Windlast ist bei der Planung und Installation von Fangeinrichtungen als Teil einer Blitzschutzanlage besonders wichtig. Komplexe Gebäudestrukturen erfordern dabei individuell angepasste Fangeinrichtungen. Hier erfahren Sie, wie die Windlast in 5 Schritten zu berechnen ist - inklusive Postleitzahlensuche für die Windzone.
Der Trennungsabstand ist entscheidend
Die Einhaltung des Trennungsabstandes verhindert gefährliche Überschläge zwischen geerdeten Gebäudeteilen und den blitzstromführenden Komponenten der Blitzschutzanlage, um Funkenbildung und damit verbundene Personenschäden, Sachschäden oder Brände zu vermeiden.
