Conducteur HVI dans le tube support

Conducteur HVI comme conducteur de descente isolé résistant aux hautes tensions pour le respect de la distance de séparation avec les parties électriquement conductrices selon NF EN 62305-3.
Utilisable jusqu'à une distance de séparation équivalente s ≤ 75 cm (distance dans l'air) ou s ≤ 150 cm (matériau solide).

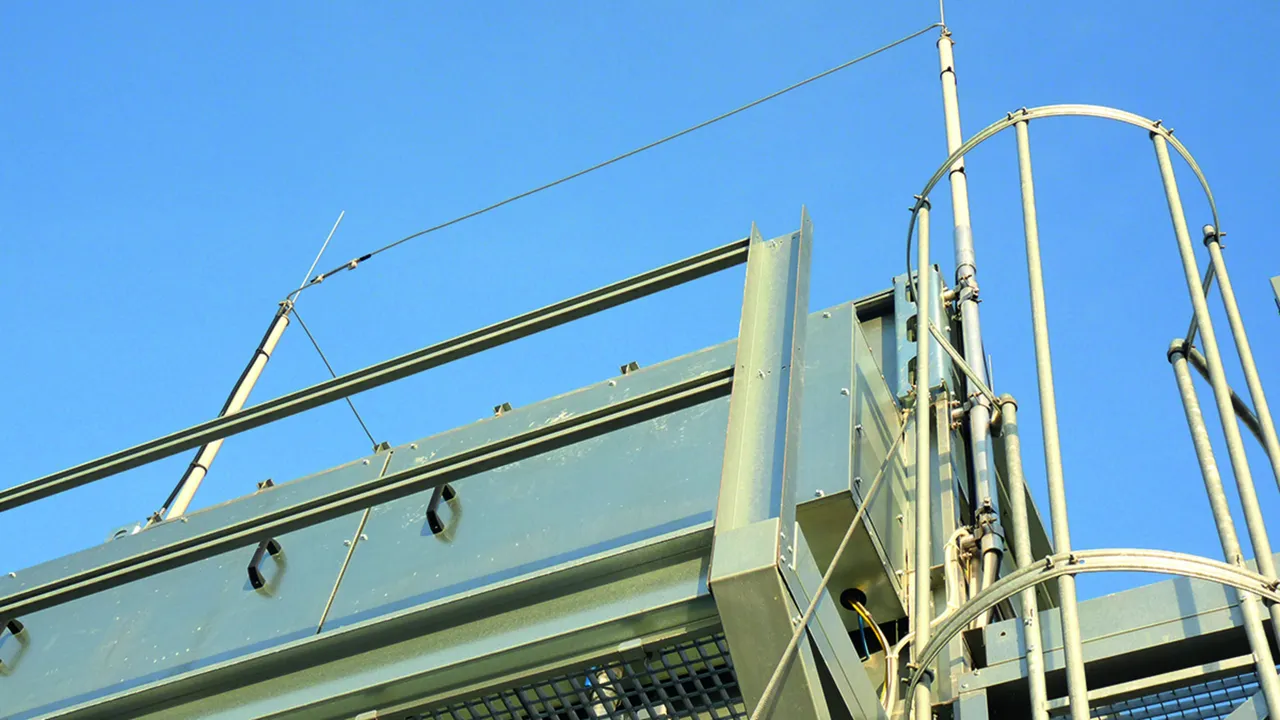

Installation visuellement adaptée du conducteur HVI dans un tube support avec surface réduite de prise au vent.

Veuillez indiquer la longueur du conducteur lors de la commande (longueur minimale 6 ou 8 m).
Du fait de sa fabrication sur commande (confectionne en fonction de la longueur souhaitée), ce conducteur ne peut pas être repris.

Merci d'indiquer la longueur du conducteur lors de la commande.

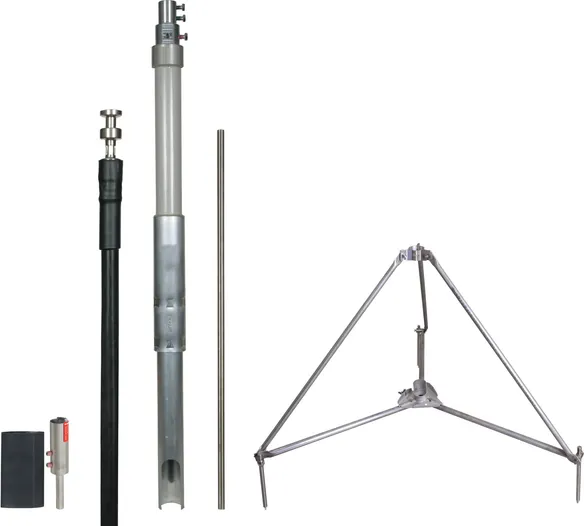

Conducteur HVI dans le tube support avec pointe captrice

Avec terminaison placée à l'intérieur et pointe captrice INOX Ø10 mm, longueur 1000 mm.

2 Produits

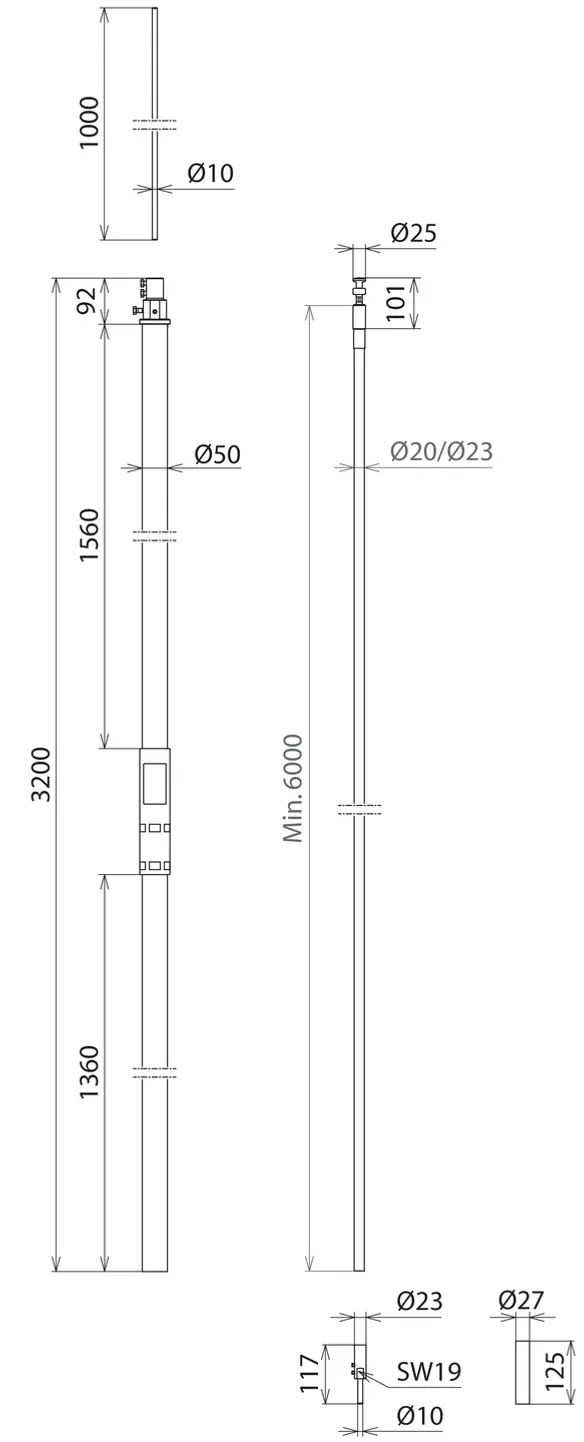

Référence de la pièce 819326 HVI 20 M L6M SR3200 IP FSP1000 GFK AL

GTIN 4013364260511, Clients tariffs no (UE): 85389099, Poids brut: 8.70 kg, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Conducteur HVI dans tube support avec pointe de capture, noir
Conducteur HVI dans tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
Les tubes supports avec conducteur HVI sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une
vitesse de vent en rafales max. de 237 km/h.
Conducteur HVI placé dans un tube support, avec
zone de terminaison spéciale placée à l’intérieur et pointe de capture Ø10 mm longueur 1000 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø - conducteur: 20 mm
Couleur - conducteur: noir ●
Matériau - conducteur: Cu
Commande min. : 6 m
Longueur libre max. avec pointe captrice (montage mural): 3500 mm
Vitesse du vent en rafales max.: (longueur libre max. 3500 mm, 1x HVI intérieur) 237 km/h
Vitesse du vent en rafales max. : (longueur libre max. 3500 mm, 1x HVI extérieur) 227 km/h
Vitesse du vent en rafales max. : (longueur libre max. 3500 mm, 4x HVI extérieur) 200 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI 20 M L6M SR3200 IP FSP1000 GFK AL
Référence: 819326
ou équivalent



Caractéristiques techniques

Matériau - tube support PRV / Al
Longueur - tube support 3200 mm
Longueur de transport 3200 mm
Diamètre Ø extérieur 50 mm
Diamètre Ø - conducteur 20 mm
Couleur - conducteur noir ●
Matériau - conducteur Cu
Commande min. 6 m
Longueur libre max. avec pointe captrice (montage mural) 3500 mm
Normes IEC/TS 62561-8

Le produit 819326 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819326 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 819336 HVI 23 L6M SR3200 IP FSP1000 GFK AL

GTIN 4013364241237, Clients tariffs no (UE): 85389099, Poids brut: 10.90 kg, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Conducteur HVI dans tube support avec pointe de capture gris
Conducteur HVI dans tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
Les tubes supports avec conducteur HVI sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une
vitesse de vent en rafales max. de 237 km/h.
Conducteur HVI placé dans un tube support, avec zone de terminaison
spéciale placée à l’intérieur et pointe de capture Ø10 mm longueur 1000 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø - conducteur: 23 mm
Couleur - conducteur: gris ●
Matériau - conducteur: Cu
Commande min. : 6 m
Longueur libre max. avec pointe captrice (montage mural): 3500 mm
Vitesse du vent en rafales max.: (longueur libre max. 3500 mm, 1x HVI gris intérieur) 237 km/h
Vitesse du vent en rafales max. : (longueur libre max. 3500 mm, 1x HVI gris extérieur) 225 km/h
Vitesse du vent en rafales max. : (longueur libre max. 3500 mm, 4x HVI gris extérieur) 194 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI 23 L6M SR3200 IP FSP1000 GFK AL
Référence: 819336
ou équivalent

Certificats



Caractéristiques techniques

Matériau - tube support PRV / Al
Longueur - tube support 3200 mm
Longueur de transport 3200 mm
Diamètre Ø extérieur 50 mm
Diamètre Ø - conducteur 23 mm
Couleur - conducteur gris ●
Matériau - conducteur Cu
Commande min. 6 m
Longueur libre max. avec pointe captrice (montage mural) 3500 mm
Normes IEC/TS 62561-8

Le produit 819336 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819336 a été ajouté au panier.

Aller à la boutique en ligne

Conducteur HVI dans le tube support avec pointe de capture

Avec terminaison d’extrémité interne et tige de capture alu Ø22/16/10 mm longueur 2500 mm.

4 Produits

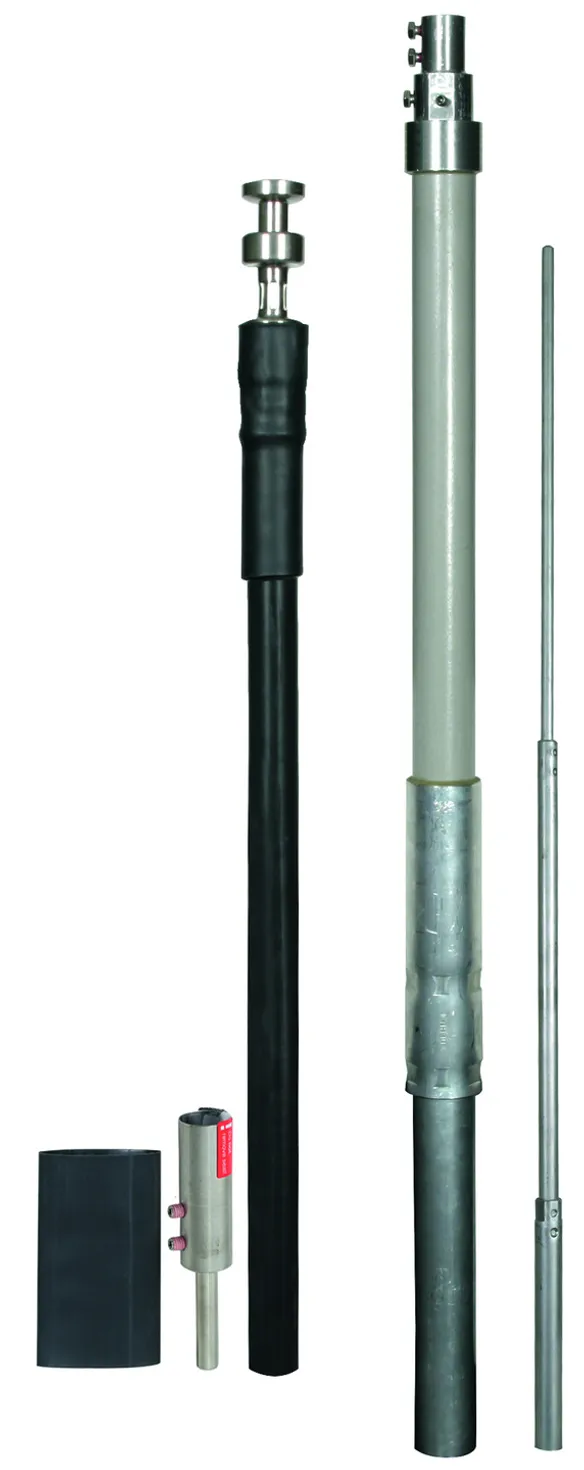

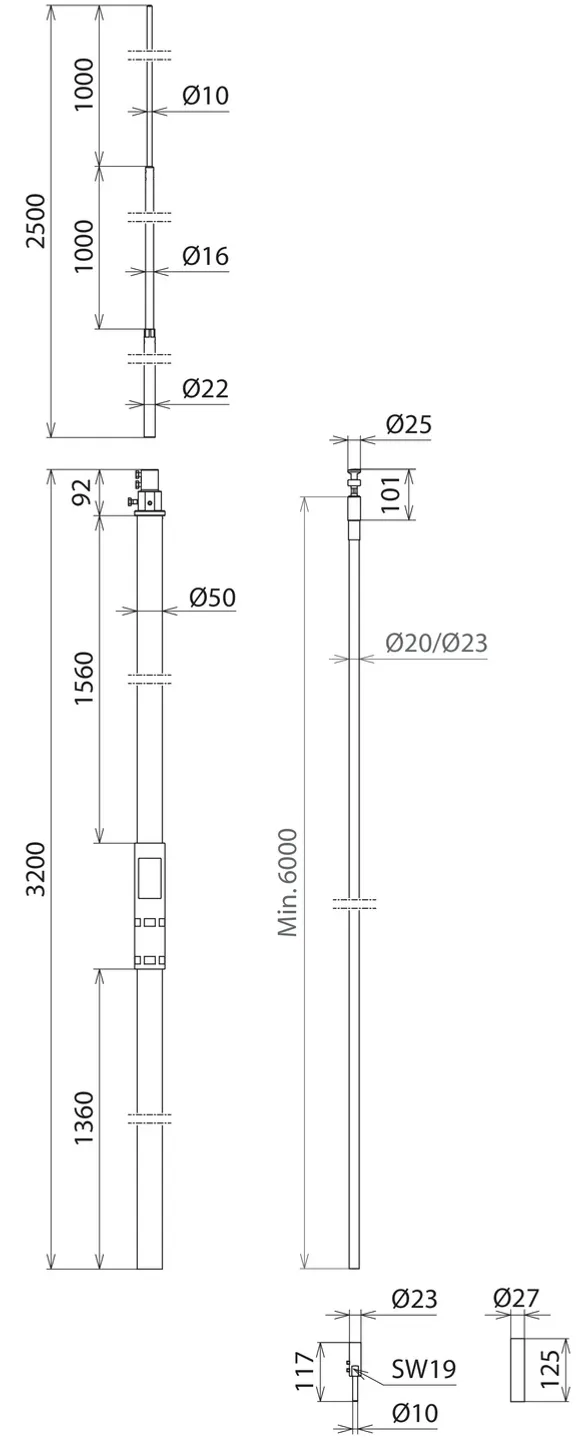

Référence de la pièce 819328 HVI 20 M L6M SR3200 IP RFS2500 GFK AL

GTIN 4013364260504, Clients tariffs no (UE): 85389099, Poids brut: 9.10 kg, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Conducteur HVI dans tube support avec pointe de capture, noir
Conducteur HVI dans tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
Les tubes supports avec conducteur HVI sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une
vitesse de vent en rafales max. de 189 km/h.
Conducteur HVI placé dans un tube support, avec zone de terminaison
spéciale placée à l’intérieur et pointe de capture Ø22/16/10 mm longueur 2500 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø - conducteur: 20 mm
Couleur - conducteur: noir ●
Matériau - conducteur: Cu
Commande min. : 6 m
Longueur libre max. avec pointe de capture (montage mural): 5000 mm
Vitesse du vent en rafales max.: (longueur libre max. 5000 mm, 1x HVI intérieur) 189 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5000 mm, 1x HVI extérieur) 176 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5000 mm, 4x HVI extérieur) 156 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI 20 M L6M SR3200 IP RFS2500 GFK AL
Référence: 819328
ou équivalent

Certificats



Caractéristiques techniques

Matériau - tube support PRV / Al
Longueur - tube support 3200 mm
Longueur de transport 3200 mm
Diamètre Ø extérieur 50 mm
Diamètre Ø - conducteur 20 mm
Couleur - conducteur noir ●
Matériau - conducteur Cu
Commande min. 6 m
Longueur libre max. avec pointe de capture (montage mural) 5000 mm
Normes IEC/TS 62561-8

Le produit 819328 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819328 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 819338 HVI 23 L6M SR3200 IP RFS2500 GFK AL

GTIN 4013364241244, Clients tariffs no (UE): 85389099, Poids brut: 11.30 kg, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Conducteur HVI dans tube support avec pointe de capture gris
Conducteur HVI dans tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
Les tubes supports avec conducteur HVI sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une
vitesse de vent en rafales max. de 189 km/h.
Conducteur HVI placé dans un tube support, avec zone de terminaison
spéciale placée à l’intérieur et pointe de capture Ø22/16/10 mm longueur 2500 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø - conducteur: 23 mm
Couleur - conducteur: gris ●
Matériau - conducteur: Cu
Commande min. : 6 m
Longueur libre max. avec pointe de capture (montage mural): 5000 mm
Vitesse du vent en rafales max.: (longueur libre max. 5000 mm, 1x HVI gris intérieur) 189 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5000 mm, 1x HVI gris extérieur) 173 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5000 mm, 4x HVI gris extérieur) 151 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI 23 L6M SR3200 IP RFS2500 GFK AL
Référence: 819338
ou équivalent

Certificats



Caractéristiques techniques

Matériau - tube support PRV / Al
Longueur - tube support 3200 mm
Longueur de transport 3200 mm
Diamètre Ø extérieur 50 mm
Diamètre Ø - conducteur 23 mm
Couleur - conducteur gris ●
Matériau - conducteur Cu
Commande min. 6 m
Longueur libre max. avec pointe de capture (montage mural) 5000 mm
Normes IEC/TS 62561-8

Le produit 819338 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819338 a été ajouté au panier.

Aller à la boutique en ligne

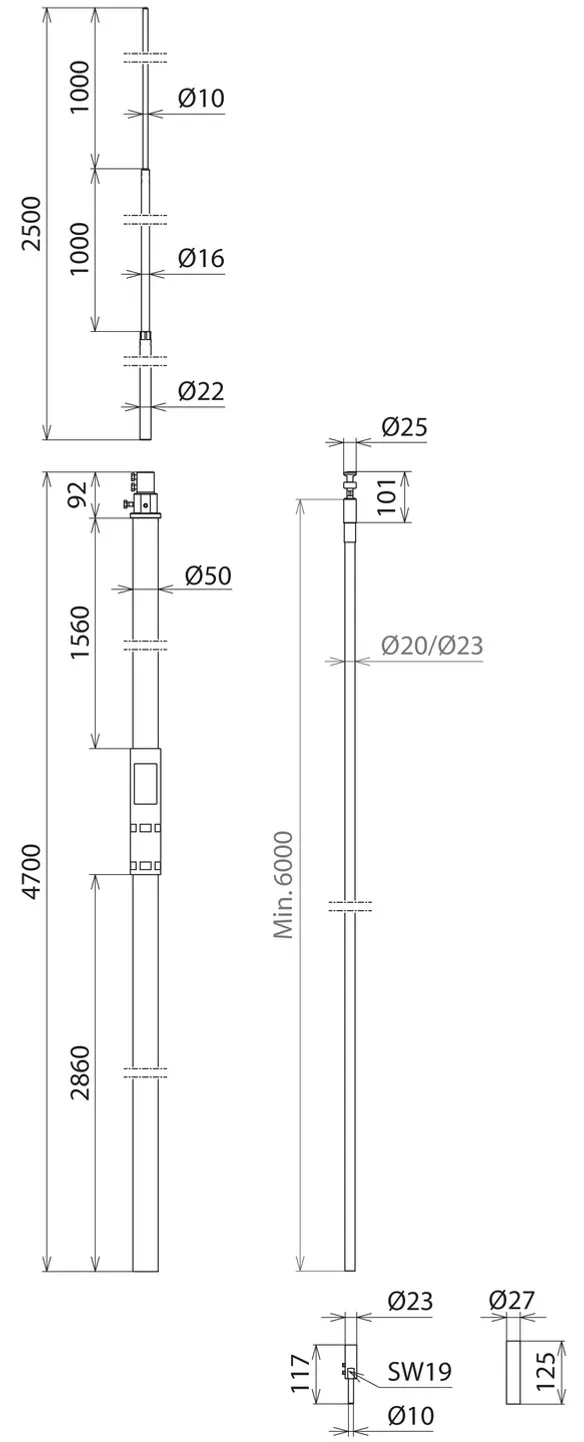

Référence de la pièce 819426 HVI 20 M L6M SR4700 IP RFS2500 GFK AL

GTIN 4013364260474, Clients tariffs no (UE): 85389099, Poids brut: 11.60 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Conducteur HVI dans tube support avec pointe de capture, noir
Conducteur HVI dans tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
Les tubes supports avec conducteur HVI sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une
vitesse de vent en rafales max. de 184 km/h.
Conducteur HVI placé dans un tube support, avec zone de terminaison
spéciale placée à l’intérieur et pointe de capture Ø22/16/10 mm longueur 2500 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø - conducteur: 20 mm
Couleur - conducteur: noir ●
Matériau - conducteur: Cu
Commande min. : 6 m
Longueur libre max. avec pointe de capture (montage mural): 5500 mm
Vitesse du vent en rafales max.: (longueur libre max. 5500 mm, 1x HVI intérieur) 184 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5500 mm, 1x HVI extérieur) 151 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5500 mm, 4x HVI extérieur) 139 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI 20 M L6M SR4700 IP RFS2500 GFK AL
Référence: 819426
ou équivalent



Caractéristiques techniques

Matériau - tube support PRV / Al
Longueur - tube support 4700 mm
Longueur de transport 4700 mm
Diamètre Ø extérieur 50 mm
Diamètre Ø - conducteur 20 mm
Couleur - conducteur noir ●
Matériau - conducteur Cu
Commande min. 6 m
Longueur libre max. avec pointe de capture (montage mural) 5500 mm
Normes IEC/TS 62561-8

Le produit 819426 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819426 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 819438 HVI 23 L6M SR4700 IP RFS2500 GFK AL

GTIN 4013364241251, Clients tariffs no (UE): 85389099, Poids brut: 13.80 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Conducteur HVI dans tube support avec pointe de capture gris
Conducteur HVI dans tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
Les tubes supports avec conducteur HVI sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une
vitesse de vent en rafales max. de 184 km/h.
Conducteur HVI placé dans un tube support, avec zone de terminaison
spéciale placée à l’intérieur et pointe de capture Ø22/16/10 mm longueur 2500 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø - conducteur: 23 mm
Couleur - conducteur: gris ●
Matériau - conducteur: Cu
Commande min. : 6 m
Longueur libre max. avec pointe de capture (montage mural): 5500 mm
Vitesse du vent en rafales max.: (longueur libre max. 5500 mm, 1x HVI gris intérieur) 184 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5500 mm, 1x HVI gris extérieur) 149 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5500 mm, 4x HVI gris extérieur) 137 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI 23 L6M SR4700 IP RFS2500 GFK AL
Référence: 819438
ou équivalent

Certificats



Caractéristiques techniques

Matériau - tube support PRV / Al
Longueur - tube support 4700 mm
Longueur de transport 4700 mm
Diamètre Ø extérieur 50 mm
Diamètre Ø - conducteur 23 mm
Couleur - conducteur gris ●
Matériau - conducteur Cu
Commande min. 6 m
Longueur libre max. avec pointe de capture (montage mural) 5500 mm
Normes IEC/TS 62561-8

Le produit 819438 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819438 a été ajouté au panier.

Aller à la boutique en ligne

Conducteur HVI dans le tube support (sortie latérale) avec pointe de capture et trépied (petit)

Avec terminaison d’extrémité interne et pointe de capture INOX Ø10 mm longueur 1000 mm.
Avec trépied (référence 107 390).

2 Produits

Référence de la pièce 819371 HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A

GTIN 4013364260498, Clients tariffs no (UE): 85389099, Poids brut: 19.10 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Conducteur HVI dans tube support avec pointe de capture/tige de capture, noir
Conducteur HVI dans tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
Les tubes supports avec conducteur HVI et trépied
sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conducteur HVI placé dans un tube support, avec
zone de terminaison spéciale placée à l’intérieur et pointe de capture Ø10 mm longueur 1000 mm
Avec trépied (référence 107 390).
Matériau - tube support: PRV / Al
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø - conducteur: 20 mm
Couleur - conducteur: noir ●
Matériau - conducteur: Cu
Rayon - trépied: 680 mm
Encombrement - trépied: 1175 x 1020 mm
Commande min. : 6 m
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A
Référence: 819371
ou équivalent



Caractéristiques techniques

Matériau - tube support PRV / Al
Longueur - tube support 3200 mm
Longueur de transport 3200 mm
Diamètre Ø extérieur 50 mm
Diamètre Ø - conducteur 20 mm
Couleur - conducteur noir ●
Matériau - conducteur Cu
Rayon - trépied 680 mm
Encombrement - trépied 1175 x 1020 mm
Commande min. 6 m
Normes IEC/TS 62561-8

Le produit 819371 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819371 a été ajouté au panier.

Aller à la boutique en ligne

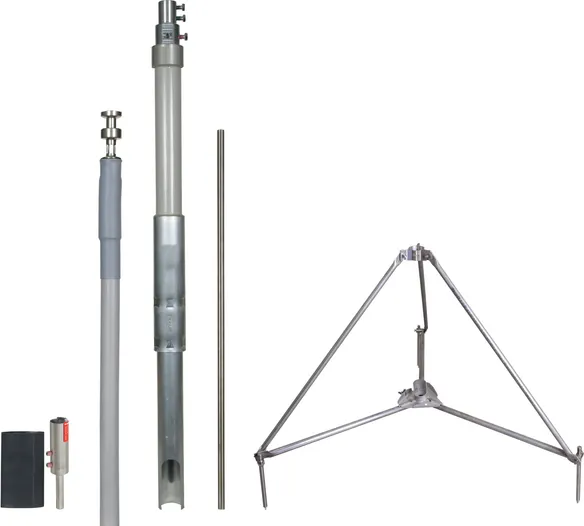

Référence de la pièce 819381 HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A

GTIN 4013364241954, Clients tariffs no (UE): 85389099, Poids brut: 21.30 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Conducteur HVI dans tube support avec pointe de capture/tige de capture couleur grise
Conducteur HVI dans tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
Les tubes supports avec conducteur HVI et trépied sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conducteur HVI placé dans un tube support, avec
zone de terminaison spéciale placée à l’intérieur et pointe de capture Ø10 mm longueur 1000 mm
Avec trépied (référence 107 390).
Matériau - tube support: PRV / Al
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø - conducteur: 23 mm
Couleur - conducteur: gris ●
Matériau - conducteur: Cu
Rayon - trépied: 680 mm
Encombrement - trépied: 1175 x 1020 mm
Commande min. : 6 m
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A
Référence: 819381
ou équivalent



Caractéristiques techniques

Matériau - tube support PRV / Al
Longueur - tube support 3200 mm
Longueur de transport 3200 mm
Diamètre Ø extérieur 50 mm
Diamètre Ø - conducteur 23 mm
Couleur - conducteur gris ●
Matériau - conducteur Cu
Rayon - trépied 680 mm
Encombrement - trépied 1175 x 1020 mm
Commande min. 6 m
Normes IEC/TS 62561-8

Le produit 819381 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819381 a été ajouté au panier.

Aller à la boutique en ligne

Conducteur HVI dans le tube support (sortie latérale) avec pointe de capture et trépied (petit)

Avec terminaison d’extrémité interne et tige de capture alu Ø22/16/10 mm longueur 2500 mm.
Avec trépied (référence 107 390).

2 Produits

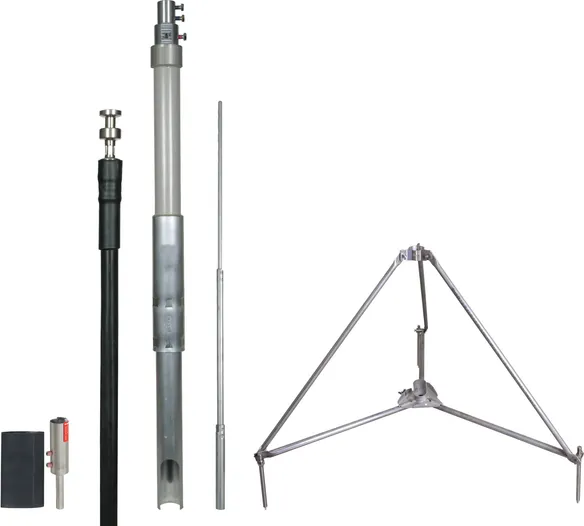

Référence de la pièce 819373 HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A

GTIN 4013364260481, Clients tariffs no (UE): 85389099, Poids brut: 20.10 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Conducteur HVI dans tube support avec pointe de capture / pointe captrice, noir
Conducteur HVI dans tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
Les tubes supports avec conducteur HVI et trépied
sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conducteur HVI placé dans un tube support, avec zone de terminaison
spéciale placée à l’intérieur et pointe de capture Ø22/16/10 mm longueur 2500 mm.
Avec trépied (référence 107 390)
Matériau - tube support: PRV / Al
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø - conducteur: 20 mm
Couleur - conducteur: noir ●
Matériau - conducteur: Cu
Rayon - trépied: 680 mm
Encombrement - trépied: 1175 x 1020 mm
Commande min. : 6 m
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A
Référence: 819373
ou équivalent



Caractéristiques techniques

Matériau - tube support PRV / Al
Longueur - tube support 3200 mm
Longueur de transport 3200 mm
Diamètre Ø extérieur 50 mm
Diamètre Ø - conducteur 20 mm
Couleur - conducteur noir ●
Matériau - conducteur Cu
Rayon - trépied 680 mm
Encombrement - trépied 1175 x 1020 mm
Commande min. 6 m
Normes IEC/TS 62561-8

Le produit 819373 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819373 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 819383 HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A

GTIN 4013364241961, Clients tariffs no (UE): 85389099, Poids brut: 22.30 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Conducteur HVI dans tube support avec pointe caprice / pointe de capture couleur grise
Conducteur HVI dans tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
Les tubes supports avec conducteur HVI et trépied sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conducteur HVI placé dans un tube support, avec zone de terminaison
spéciale placée à l’intérieur et pointe de capture Ø22/16/10 mm longueur 2500 mm.
Avec trépied (référence 105 790)
Matériau - tube support: PRV / Al
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø - conducteur: 23 mm
Couleur - conducteur: gris ●
Matériau - conducteur: Cu
Rayon - trépied: 680 mm
Encombrement - trépied: 1175 x 1020 mm
Commande min. : 6 m
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A
Référence: 819383
ou équivalent



Caractéristiques techniques

Matériau - tube support PRV / Al
Longueur - tube support 3200 mm
Longueur de transport 3200 mm
Diamètre Ø extérieur 50 mm
Diamètre Ø - conducteur 23 mm
Couleur - conducteur gris ●
Matériau - conducteur Cu
Rayon - trépied 680 mm
Encombrement - trépied 1175 x 1020 mm
Commande min. 6 m
Normes IEC/TS 62561-8

Le produit 819383 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819383 a été ajouté au panier.

Aller à la boutique en ligne

Conducteur HVI dans le tube support (sortie latérale) avec pointe de capture et trépied (grand)

Avec terminaison d’extrémité interne et tige de capture alu Ø22/16/10 mm longueur 2500 mm.
Avec trépied (référence 107 391).

2 Produits

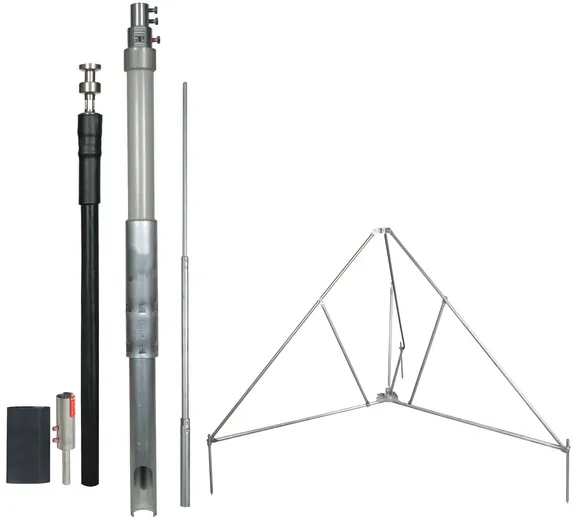

Référence de la pièce 819473 HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A

GTIN 4013364260450, Clients tariffs no (UE): 85389099, Poids brut: 37.80 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Conducteur HVI dans tube support avec pointe de capture et trépied, grand
Conducteur HVI dans tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
Les tubes supports avec conducteur HVI et trépied
sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conducteur HVI placé dans un tube support, avec zone de terminaison
spéciale placée à l’intérieur et pointe de capture Ø22/16/10 mm longueur 2500 mm.
Avec trépied (référence 107 391)
Matériau - tube support: PRV / Al
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø - conducteur: 20 mm
Couleur - conducteur: noir ●
Matériau - conducteur: Cu
Rayon - trépied: 1 330 mm
Encombrement - trépied: 2300 x 1995 mm
Commande min. : 6 m
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A
Référence: 819473
ou équivalent



Caractéristiques techniques

Matériau - tube support PRV / Al
Longueur - tube support 4700 mm
Longueur de transport 4700 mm
Diamètre Ø extérieur 50 mm
Diamètre Ø - conducteur 20 mm
Couleur - conducteur noir ●
Matériau - conducteur Cu
Rayon - trépied 1 330 mm
Encombrement - trépied 2300 x 1995 mm
Commande min. 6 m
Normes IEC/TS 62561-8

Le produit 819473 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819473 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 819483 HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A

GTIN 4013364241978, Clients tariffs no (UE): 85389099, Poids brut: 40.00 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Conducteur HVI dans tube support avec pointe de capture et trépied, grand
Conducteur HVI dans tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
Les tubes supports avec conducteur HVI et trépied
sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conducteur HVI placé dans un tube support, avec zone de terminaison
spéciale placée à l’intérieur et pointe de capture Ø22/16/10 mm longueur 2500 mm.
Avec trépied (référence 107 391)
Matériau - tube support: PRV / Al
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø - conducteur: 23 mm
Couleur - conducteur: gris ●
Matériau - conducteur: Cu
Rayon - trépied: 1 330 mm
Encombrement - trépied: 2300 x 1995 mm
Commande min. : 6 m
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A
Référence: 819483
ou équivalent



Caractéristiques techniques

Matériau - tube support PRV / Al
Longueur - tube support 4700 mm
Longueur de transport 4700 mm
Diamètre Ø extérieur 50 mm
Diamètre Ø - conducteur 23 mm
Couleur - conducteur gris ●
Matériau - conducteur Cu
Rayon - trépied 1 330 mm
Encombrement - trépied 2300 x 1995 mm
Commande min. 6 m
Normes IEC/TS 62561-8

Le produit 819483 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819483 a été ajouté au panier.

Aller à la boutique en ligne
back to top
