Conducteur HVI

Résistant à haute tension isolée conducteur de descente pour garder la distance de séparation des parties conductrices. Peut être utilisé jusqu'à ≤ 75 cm d'une distance de séparation équivalente (dans l'air) ou s ≤ 150 cm (matériau de construction solide).

Conducteur HVI dans le tube support

Installation visuellement adaptée du conducteur HVI dans un tube support avec surface réduite de prise au vent.

Utilisable jusqu'à une distance de séparation équivalente s ≤ 75 cm (distance dans l'air) ou s ≤ 150 cm (matériau solide).

Merci d'indiquer la longueur du conducteur lors de la commande.

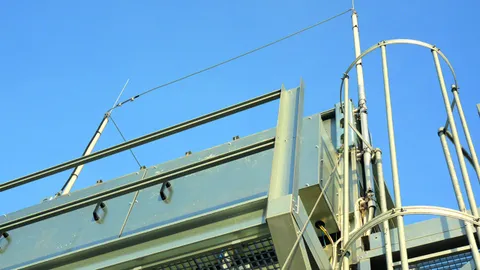

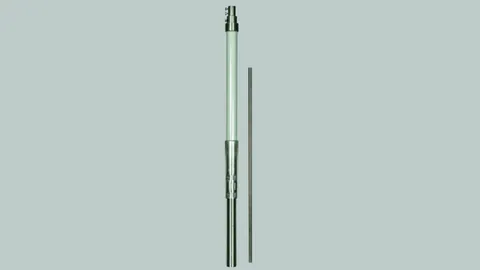

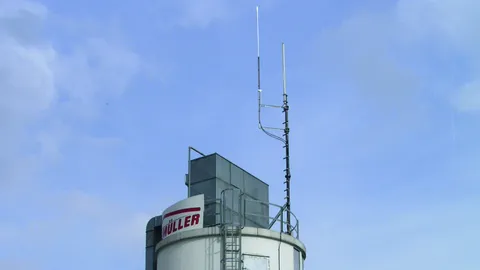

Mât de capture avec conducteur HVI

Pour une longueur utile maximale de tout le dispositif de capture ne doit pas excéder 8,5 m.
La fixation s’effectue au moyen de 3 supports variables (réf. 105 345).
Longueur de transport 6000 mm

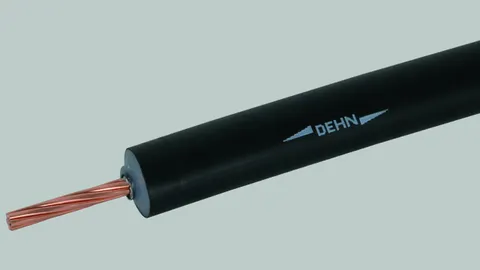

Conducteur HVI / HVI long

Conducteur HVI comme conducteur de descente isolé résistant aux hautes tensions pour le respect de la distance de séparation avec les parties électriquement conductrices selon NF EN 62305-3.

Distance de séparation équivalente s ≤ 75 cm (distance dans l'air) ou s ≤ 150 cm (matériau solide).

Eléments de raccordement pour conducteur HVI long

Tubes support pour conducteur HVI long

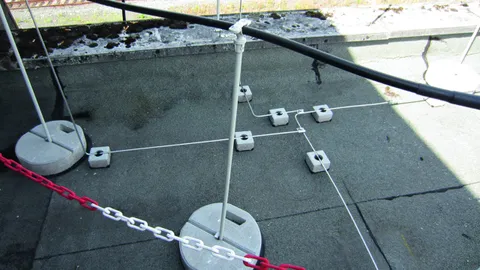

Trépieds pour tubes support sans sortie latérale

Supports pour le logement de tubes supports HVI pour conducteur HVI posé à l’intérieur / à l’extérieur dans / sur le tube support, avec attache double pour le raccordement 2x Rd 8-10 mm. Adaptation à la pente de toit jusqu’à 10° max. à l’aide de fixations variables sur le support du socle.

Les plots béton empilables, les plaques de protection et le kit de supports socles pour recevoir d’autres plots béton sont disponibles séparément dans les accessoires.

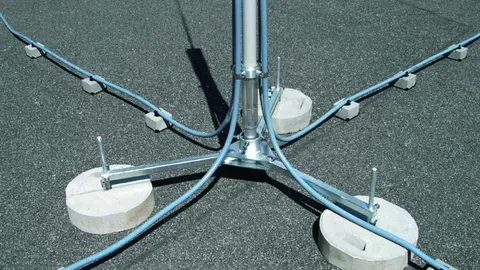

Trépieds pour tubes supports avec sortie latérale

Supports pour le logement de tubes supports HVI pour conducteur HVI posé à l’intérieur / à l’extérieur dans / sur le tube support, avec attache double pour le raccordement 2x Rd 8-10 mm. Adaptation à la pente de toit jusqu’à 10° max. à l’aide de fixations variables sur le support du socle.

Les plots béton empilables, les plaques de protection et le kit de supports socles pour recevoir d’autres plots béton sont disponibles séparément dans les accessoires.

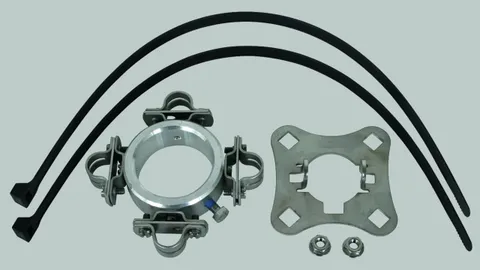

Eléments de fixation pour tubes supports

Support écarteur pour antennes omnidirectionnelles

Accessoires pour conducteur HVI et HVI long

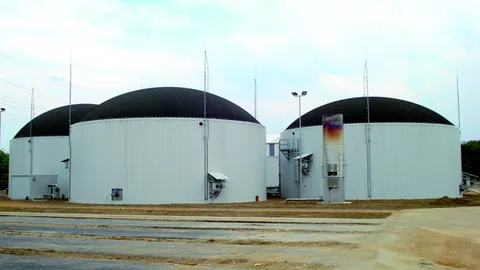

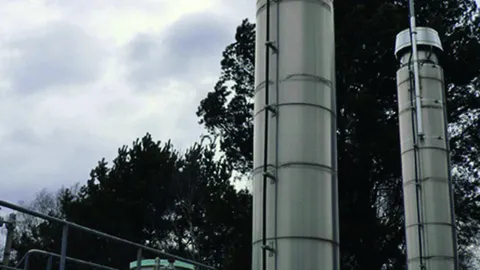

Supports pour conducteur HVI dans les zones à risque d’explosion

Le conducteur HVI a été conçu pour être installé dans les zones à risque d’explosion 1 (gaz, vapeurs, brouillard) et 21 (poussières).
En respectant certaines conditions d’installation particulières, il est possible de garantir qu’une étincelle provoquée par une décharge du courant de foudre puisse être évitée au moyen du conducteur HVI.
Pour un montage du conducteur HVI dans les zones à risque d'explosion, les instructions figurant dans la notice d'installation sont à respecter.

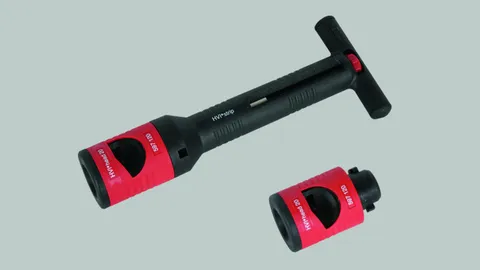

Outil de dénudage pour conducteurs HVI light / conducteurs HVI light plus / conducteurs HVI

Outil pour dénuder l’enveloppe semi-conductrice et l’isolation PE du conducteur HVI light et du conducteur HVI (diamètre ext. 20 mm).
  • L’outil comprend une poignée et différentes lames remplaçables.
  • La longueur de dénudage du conducteur HVI light, du conducteur HVI light plus et du conducteur HVI est réglable par étapes de 0,2 mm (points d’arrêt) à l’aide de la roue de réglage ; la longueur choisie est indiquée sur l’échelle graduée de la poignée.
FonctionnementPlacer l’outil à lame à l’extrémité coupée du conducteur.Tourner dans le sens des aiguilles d’une montre et presser légèrement pour couper/dénuder le conducteur.La lame peut être remplacée sans outillage grâce à un accouplement à baïonnette sur la poignée.

Outil à dénuder pour conducteurs HVI light / conducteurs HVI light plus / conducteurs HVI

Outil pour dénuder l'enveloppe grise supplémentaire du conducteur HVI et HVI light. L'outil DEHNhelix comprend une poignée et un étrier remplaçable (selon le diamètre du conducteur).

Coupe-conducteurs HVI

Coupe-câbles pour couper facilement les conducteurs HVI, HVI light (diamètre extérieur 20 / 23 mm) et HVI-power (diamètre extérieur 27 mm) ainsi que les conducteurs CUI.
La composition des coupe-câbles permet de couper également des conducteurs qui se composent de plusieurs fils pour faciliter la mise en œuvre des éléments de raccordement.
