Support écarteur pour antennes omnidirectionnelles

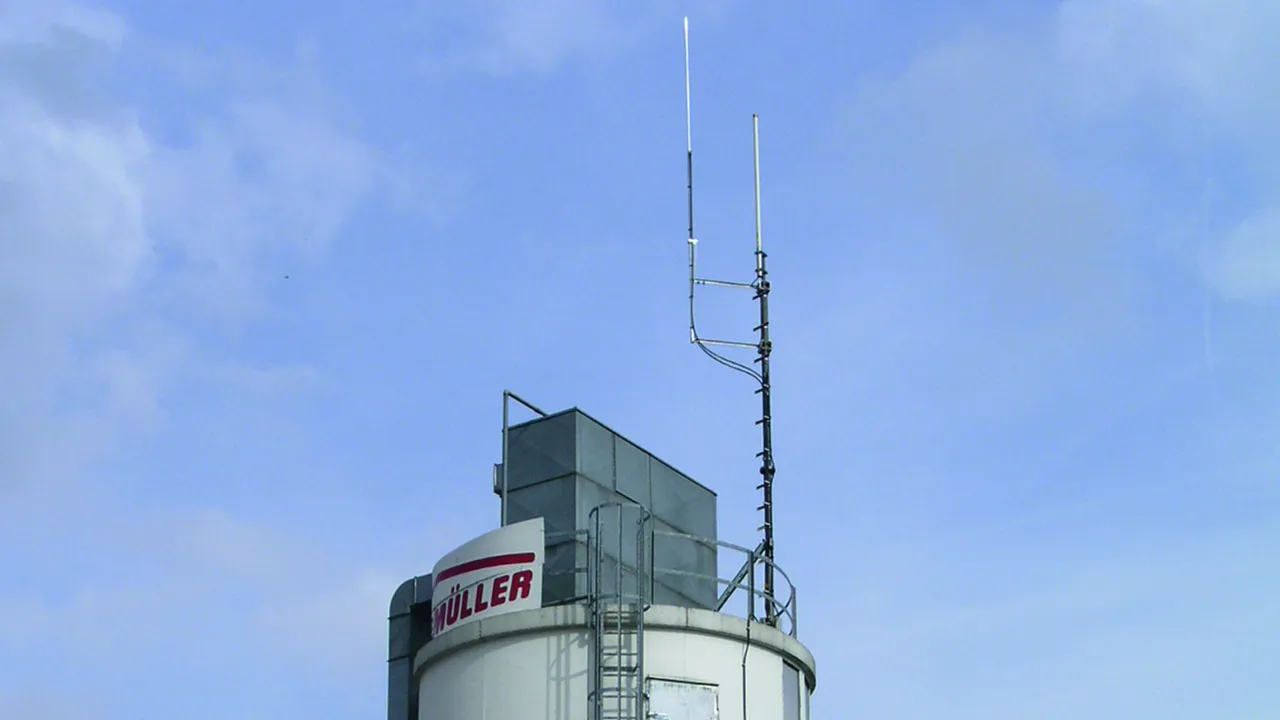

Pour différentes applications radio, on utilise des antennes ayant une caractéristique de rayonnement de 360°. De telles antennes à rayonnement circulaire sont aussi connues sur le marché sous le terme anglais de « Omnidirectional Antennas » (antennes omnidirectionnelles). Dans la pratique, les applications typiques des antennes omnidirectionnelles sont: radio en circuit fermé, réseaux de sécurité et parfois réseaux GSM. L’application dans des réseaux GSM n’est utilisée qu'en cas de faibles perturbations radio ou de faible trafic radio.

On observera que pour les antennes omnidirectionnelles les structures métalliques situées dans les environs proches ont une influence négative sur leur caractéristique de rayonnement, c'est à dire qu’elles atténuent
le signal. Plus ces structures sont éloignées de ces antennes et moins elles influencent leur caractéristique de rayonnement. Afin de pouvoir juger de quelle manière et à partir de quelles dimensions les stuctures métalliques voisines ont une influence sur la caractéristique de rayonnement des antennes, DEHN + SÖHNE en collaboration avec l’entreprise Kathrein de Rosenheim ont éffectué des mesures.

Lors de l’installation de dispositifs de capture isolés sur les antennes omnidirectionnelles, on veillera à ce qu’une pointe captrice isolée couvre l’antenne à protéger sous un angle de protection suffisant. De plus on veillera à ce qu'une distance de séparation s suffisante soit respectée.

Détails

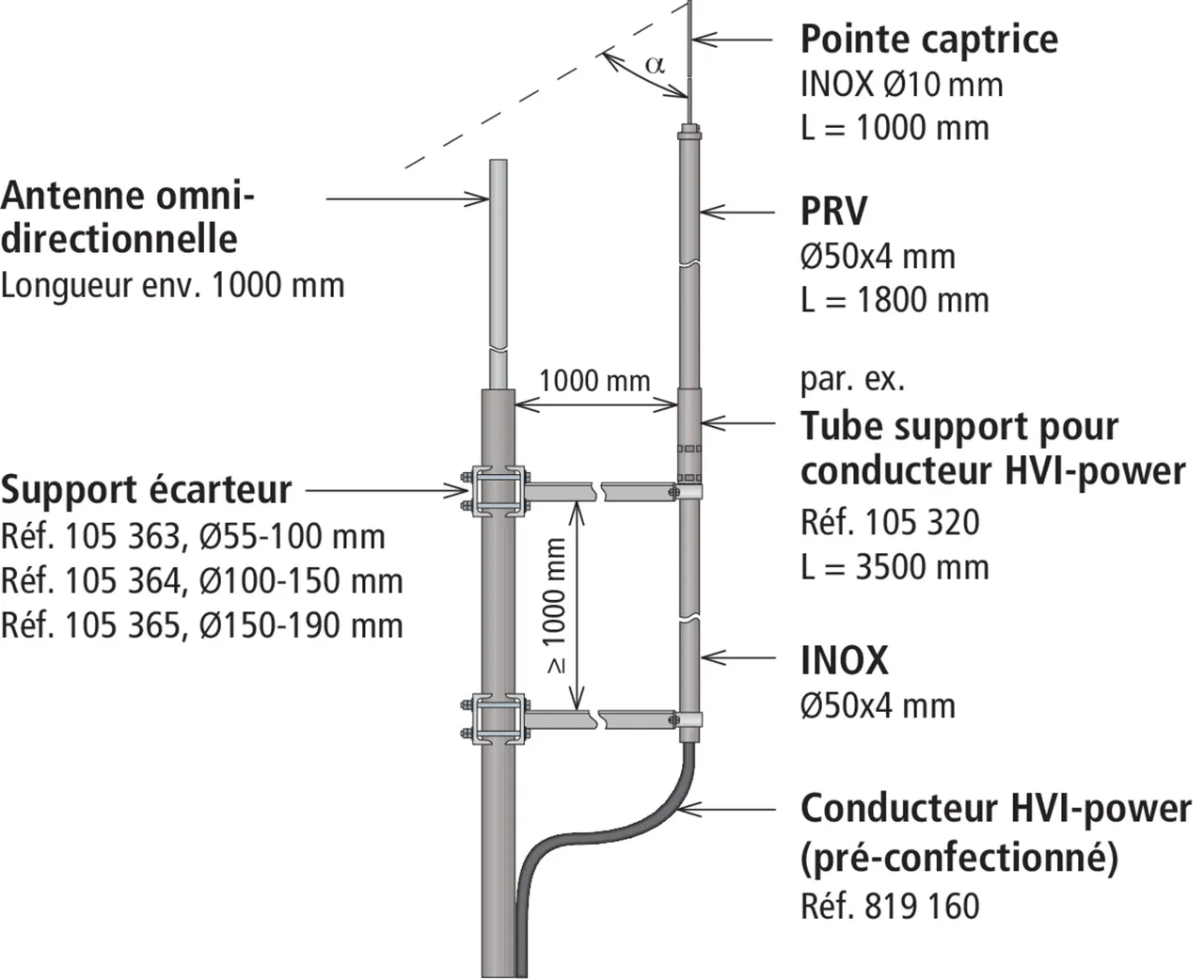

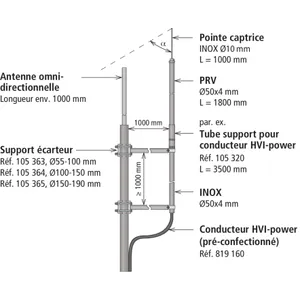

Fig. 1 : exemple d’une structure pour une antenne omnidirectionnelle de 1000 mm de longueur
lorem ipsum

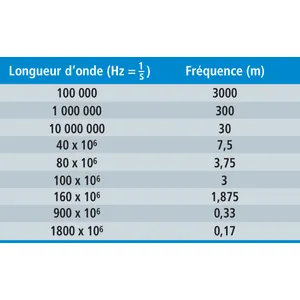

Tableau synoptique
lorem ipsum

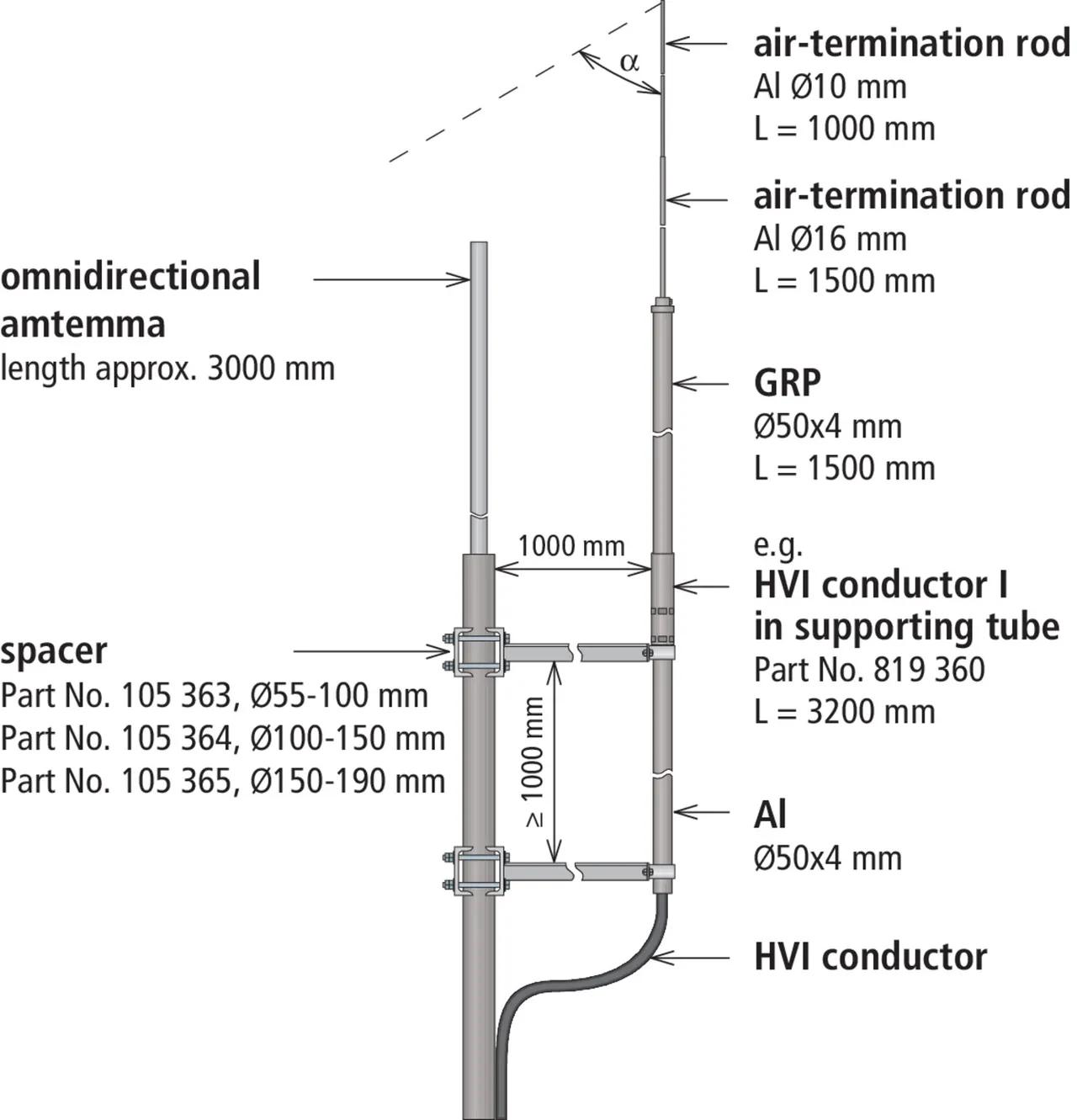

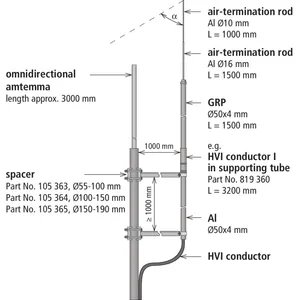

Fig. 2 : exemple d’une structure pour une antenne omnidirectionnelle de 3000 mm de longueur
lorem ipsum

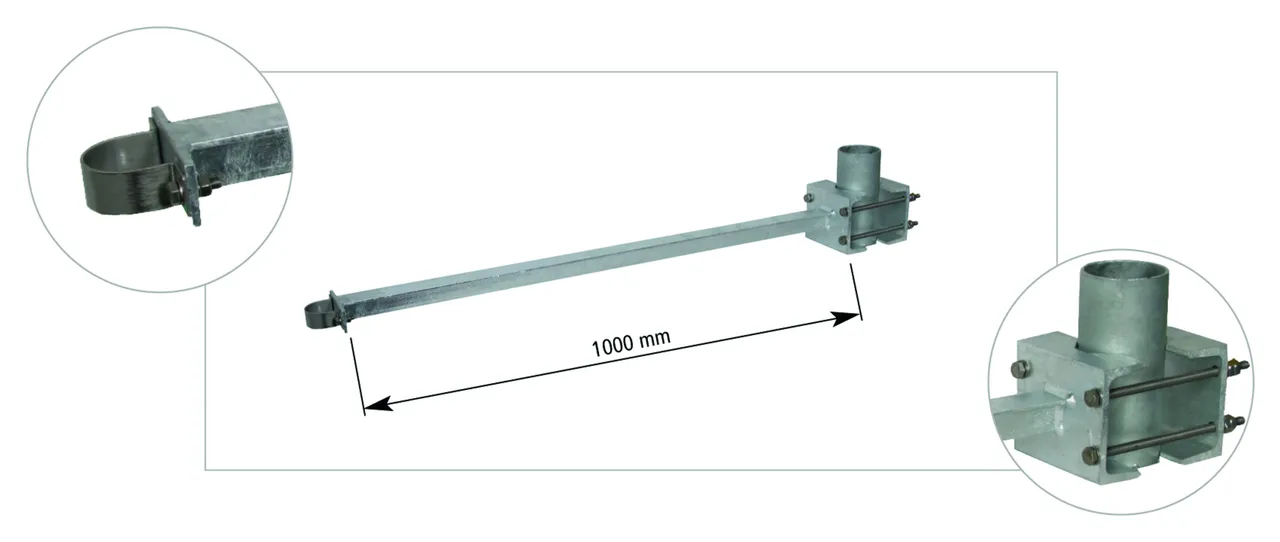

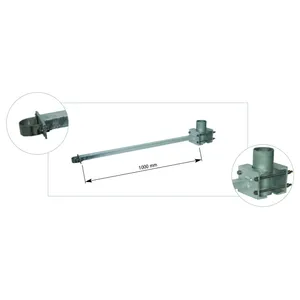

Fig. 3 : support écarteur – représentation en détail
lorem ipsum

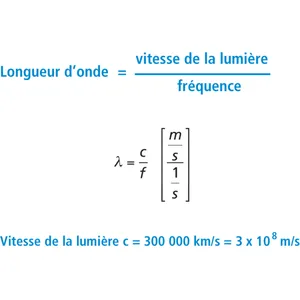

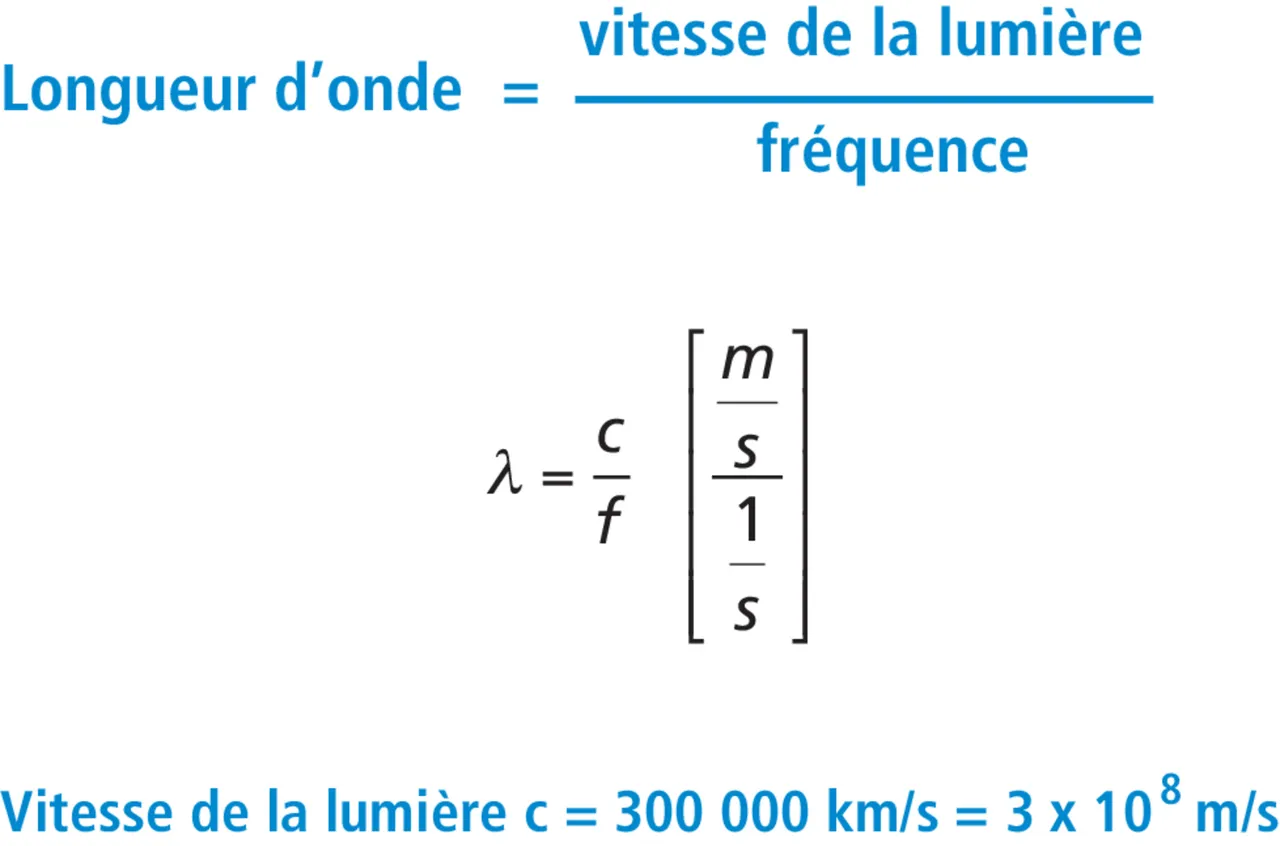

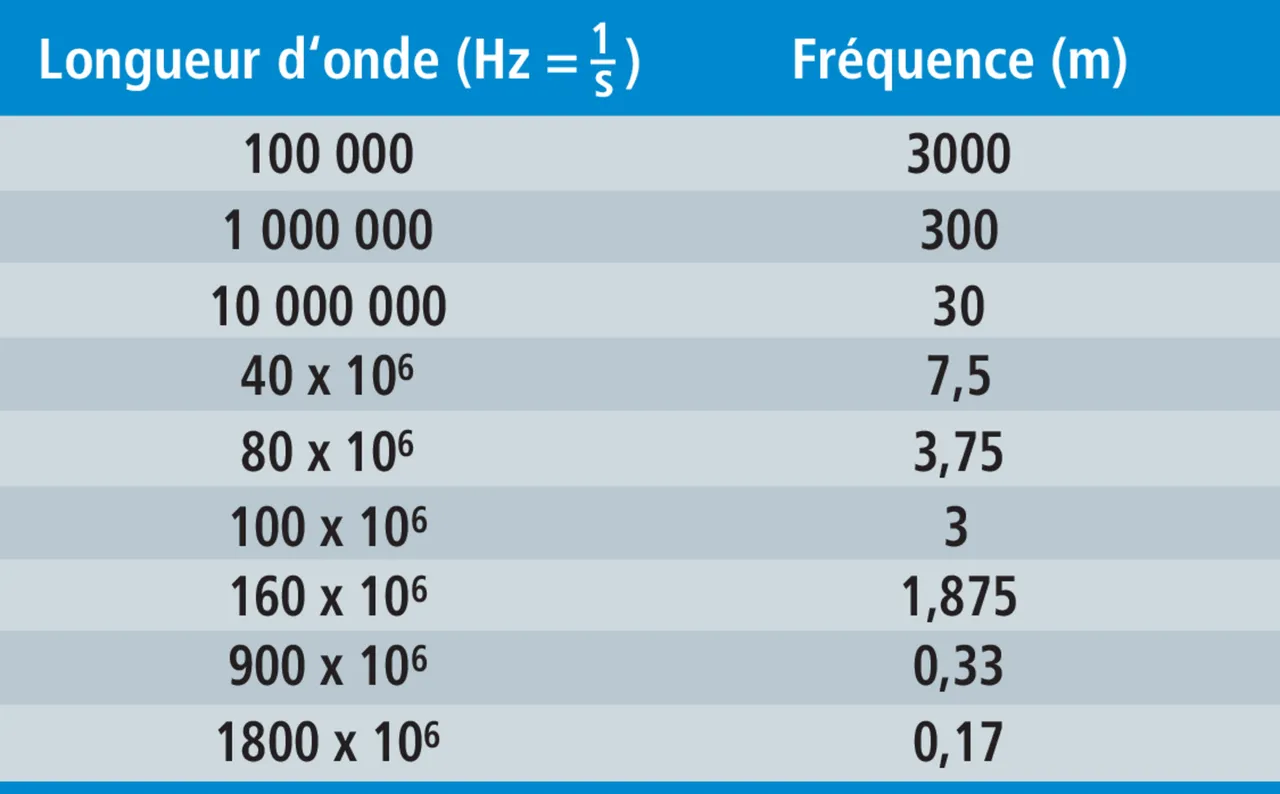

Calcul de la longueur d’onde
lorem ipsum

Support écarteur pour tubes supports DEHNiso-Combi avec conducteur HVI monté intérieurement et / ou extérieurement au mât d'antenne.

3 Produits

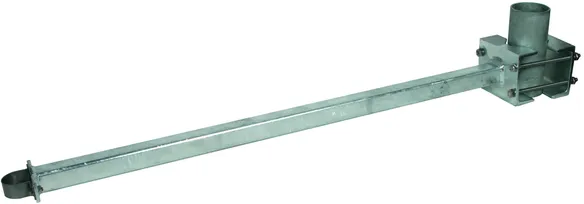

Référence de la pièce 105363 AH D50 1000 D55.100 STTZN

GTIN 4013364106031, Clients tariffs no (UE): 85389099, Poids brut: 8.87 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Matériau - support / tube carré: St/tZn
Plage de serrage (Ø mât): 55-100 mm
Plage de serrage - tube support: 50 mm
Longueur - pièce d'écartement: 1000 mm
Dimensions: 140 x 120 x 55 mm

produit : DEHN
Type: AH D50 1000 D55.100 STTZN
Référence: 105363
ou équivalent

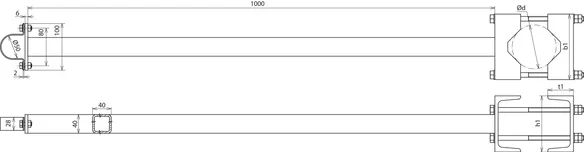

Caractéristiques techniques

Matériau - support / tube carré St/tZn
Plage de serrage (Ø mât) 55-100 mm
Plage de serrage - tube support 50 mm
Longueur - pièce d'écartement 1000 mm
Dimensions (l1 x l1 x p1) 140 x 120 x 55 mm

Le produit 105363 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105363 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 105364 AH D50 1000 D100.150 STTZN

GTIN 4013364106048, Clients tariffs no (UE): 85389099, Poids brut: 10.85 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Matériau - support / tube carré: St/tZn
Plage de serrage (Ø mât): 100-150 mm
Plage de serrage - tube support: 50 mm
Longueur - pièce d'écartement: 1000 mm
Dimensions: 190 x 140 x 60 mm

produit : DEHN
Type: AH D50 1000 D100.150 STTZN
Référence: 105364
ou équivalent



Caractéristiques techniques

Matériau - support / tube carré St/tZn
Plage de serrage (Ø mât) 100-150 mm
Plage de serrage - tube support 50 mm
Longueur - pièce d'écartement 1000 mm
Dimensions (l1 x l1 x p1) 190 x 140 x 60 mm

Le produit 105364 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105364 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 105365 AH D50 1000 D150.190 STTZN

GTIN 4013364106055, Clients tariffs no (UE): 85389099, Poids brut: 14.63 kg, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Matériau - support / tube carré: St/tZn
Plage de serrage (Ø mât): 150-190 mm
Plage de serrage - tube support: 50 mm
Longueur - pièce d'écartement: 1000 mm
Dimensions: 230 x 180 x 70 mm

produit : DEHN
Type: AH D50 1000 D150.190 STTZN
Référence: 105365
ou équivalent



Caractéristiques techniques

Matériau - support / tube carré St/tZn
Plage de serrage (Ø mât) 150-190 mm
Plage de serrage - tube support 50 mm
Longueur - pièce d'écartement 1000 mm
Dimensions (l1 x l1 x p1) 230 x 180 x 70 mm

Le produit 105365 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105365 a été ajouté au panier.

Aller à la boutique en ligne
