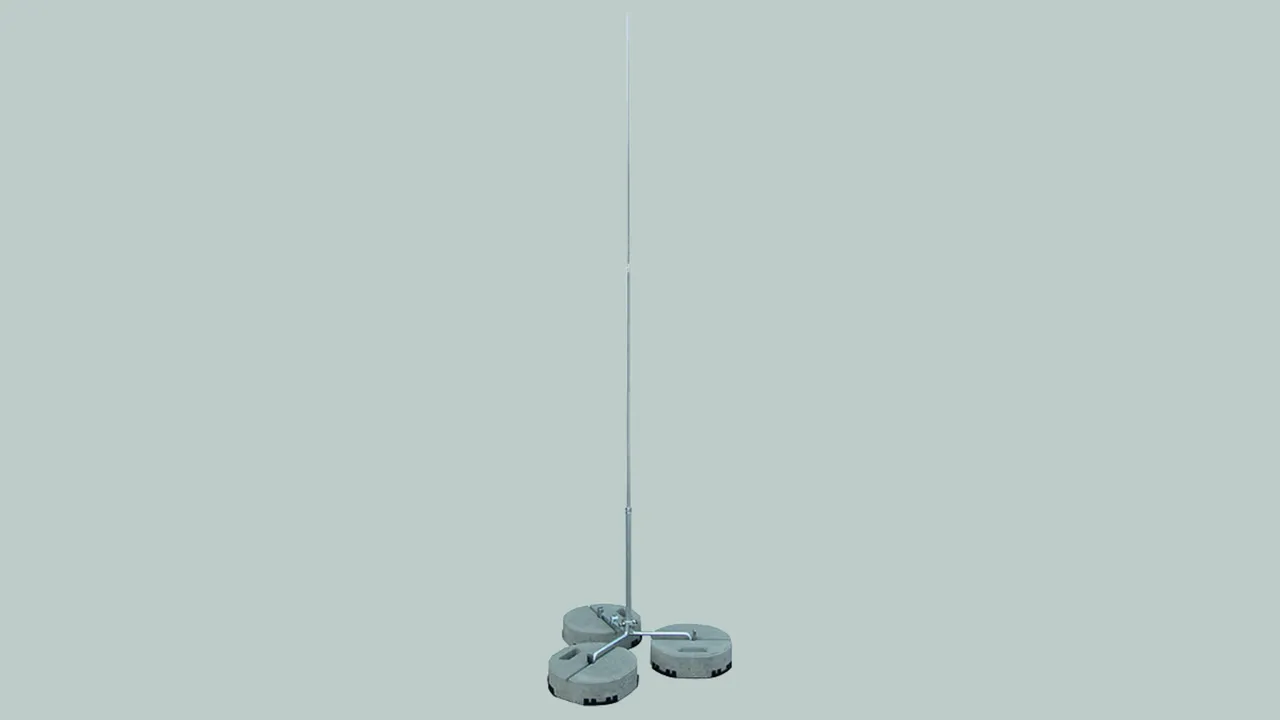

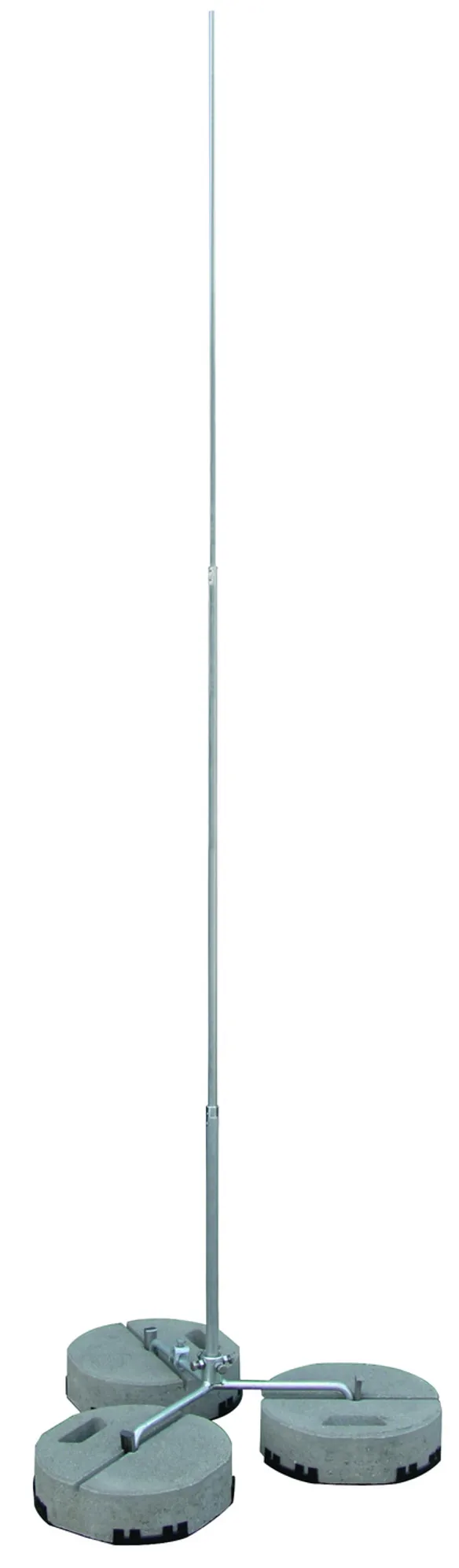

Pointes de capture autoportantes 2,5 jusqu'à 3,5 m

Pointes de capture autoportantes avec trépied pour la protection de structures, avec adaptation à la pente du toit allant jusqu'à 10° max.

Les plots béton empilables (réf. 102 075 ou 102 010) et les plaques de protection (réf. 102 060 ou 102 050) doivent être commandés séparément.

Elements :
– pointe de capture tubulaire avec rétrécissement Ø22 / 16 / 10 mm
– borne de raccordement pour conducteur rd 8-10 mm
– trépied pour plot béton à clavettes

Remarque: Les charges de toit autorisées doivent être respectées et, si nécessaire, clarifiées avec l'entrepreneur.

Pour tiges de capture Ø22 mm

3 Produits

Référence de la pièce 105525 FS 22 16 10 2500 AL DBS R320 STTZN

GTIN 4013364241985, Clients tariffs no (UE): 85389099, Poids brut: 3.40 kg, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

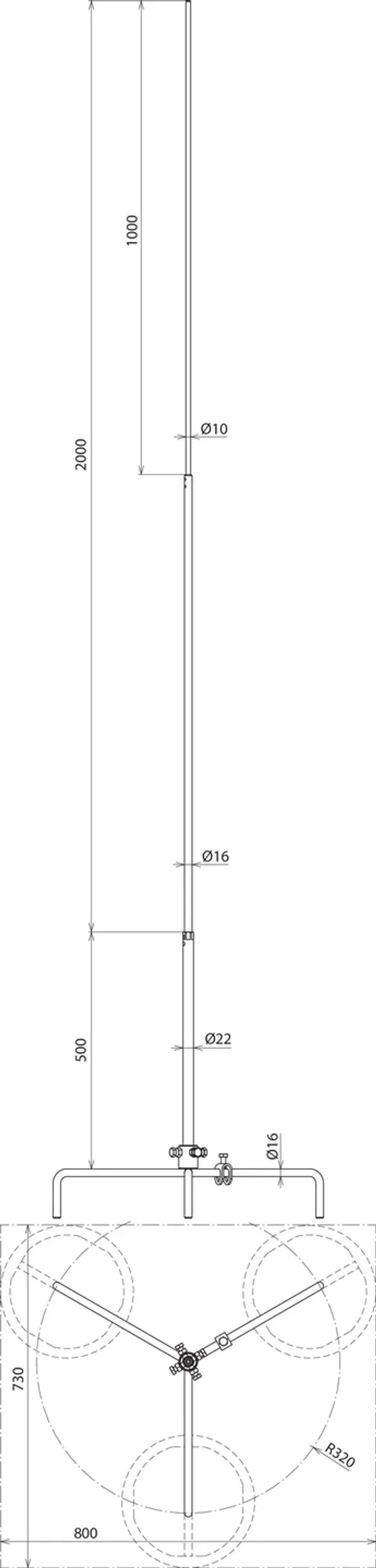

Pointe de capture libre Hauteur 2500 mm
Pointe s de capture libres avec trépied
pour protéger les toitures,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 185 km/h.
Les plots béton empilables (référence 102 075 ou 102 010) et
les plaques de protection (référence 102 060 ou 102 050) doivent être commandés séparément.
Hauteur: 2500 mm
Rayon: 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg: 137 km/h
Encombrement du trépied - 3 plots à 8,5 kg: 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg: 185 km/h
Encombrement du trépied - 3 plots à 17 kg: 850 x 930 mm
Matériau - pointe de capture: Al
Matériau - trépied: St/tZn
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS 22 16 10 2500 AL DBS R320 STTZN
Référence: 105525
ou équivalent

Certificats



Caractéristiques techniques

Hauteur 2500 mm
Rayon 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg 137 km/h
Encombrement du trépied - 3 plots à 8,5 kg (longueur x largeur) 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg 185 km/h
Encombrement du trépied - 3 plots à 17 kg (longueur x largeur) 850 x 930 mm
Matériau - pointe de capture Al
Matériau - trépied St/tZn
Normes NF EN 62561-(1+2)

Le produit 105525 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105525 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 105530 FS 22 16 10 3000 AL DBS R320 STTZN

GTIN 4013364242029, Clients tariffs no (UE): 85389099, Poids brut: 3.80 kg, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Pointe de capture libre Hauteur 3000 mm
Pointes de capture libres avec trépied
pour protéger les toitures,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 168 km/h.
Les plots béton empilables (référence 102 075 ou 102 010) et
les plaques de protection (référence 102 060 ou 102 050) doivent être commandés séparément.
Hauteur: 3000 mm
Rayon: 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg: 112 km/h
Encombrement du trépied - 3 plots à 8,5 kg: 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg: 168 km/h
Encombrement du trépied - 3 plots à 17 kg: 850 x 930 mm
Matériau - pointe de capture: Al
Matériau - trépied: St/tZn
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS 22 16 10 3000 AL DBS R320 STTZN
Référence: 105530
ou équivalent

Certificats



Caractéristiques techniques

Hauteur 3000 mm
Rayon 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg 112 km/h
Encombrement du trépied - 3 plots à 8,5 kg (longueur x largeur) 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg 168 km/h
Encombrement du trépied - 3 plots à 17 kg (longueur x largeur) 850 x 930 mm
Matériau - pointe de capture Al
Matériau - trépied St/tZn
Normes NF EN 62561-(1+2)

Le produit 105530 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 105530 a été ajouté au panier.

Aller à la boutique en ligne

Référence de la pièce 105535 FS 22 16 10 3500 AL DBS R320 STTZN

GTIN 4013364242043, Clients tariffs no (UE): 85389099, Poids brut: 4.30 kg, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations

Pointe de capture libre Hauteur 3500 mm
Pointes de capture libres avec trépied
pour protéger les toitures,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 135 km/h.
Les plots béton empilables (référence 102 075 ou 102 010) et
les plaques de protection (référence 102 060 ou 102 050) doivent être commandés séparément.
Hauteur: 3500 mm
Rayon: 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg: 95 km/h
Encombrement du trépied - 3 plots à 8,5 kg: 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg: 135 km/h
Encombrement du trépied - 3 plots à 17 kg: 850 x 930 mm
Matériau - pointe de capture: Al
Matériau - trépied: St/tZn
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS 22 16 10 3500 AL DBS R320 STTZN
Référence: 105535
ou équivalent

Certificats



Caractéristiques techniques

Hauteur 3500 mm
Rayon 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg 95 km/h
Encombrement du trépied - 3 plots à 8,5 kg (longueur x largeur) 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg 135 km/h
Encombrement du trépied - 3 plots à 17 kg (longueur x largeur) 850 x 930 mm
Matériau - pointe de capture Al
Matériau - trépied St/tZn
Normes NF EN 62561-(1+2)
