Mâts et pointes de capture

Mâts télescopiques, pointes de capture et accessoires pour la protection contre la foudre des bâtiments et des structures ainsi que des éléments surélevés sur le toit.

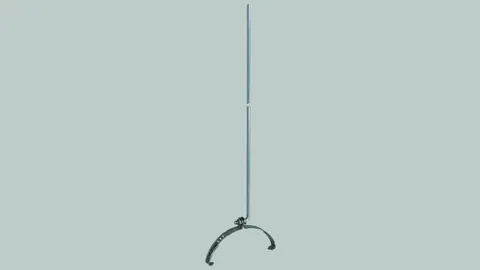

Pointes de capture / pointes captrices

Pour protéger les toitures, cheminées etc., mais aussi pour mise en place sur plot béton.
Selon la vitesse du vent en rafales, des fixations supplémentaires, par ex. des supports écarteurs DEHNiso, peuvent être nécessaires.

Remarque : Attention aux charges autorisées sur le toit. Le cas échéant, vérifier auprès du constructeur du bâtiment.

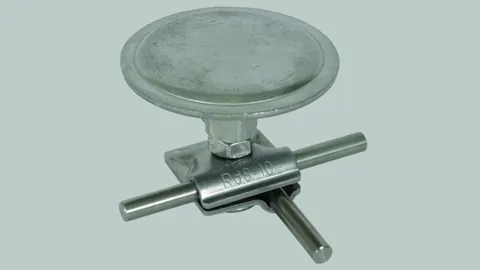

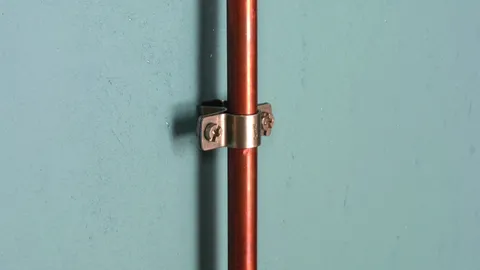

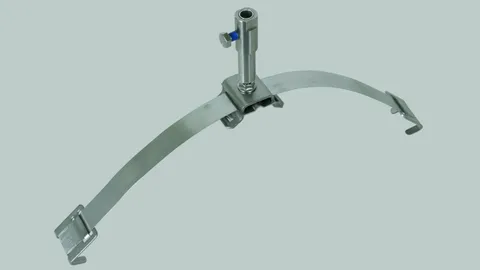

Supports de barre DEHNhold

Pour la fixation de pointes de capture et de barres de terre, avec attache fendue, guidage fixe du conducteur.
Utilisable pour différents matériaux comme par ex. Al, INOX, St/tZn et Cu.

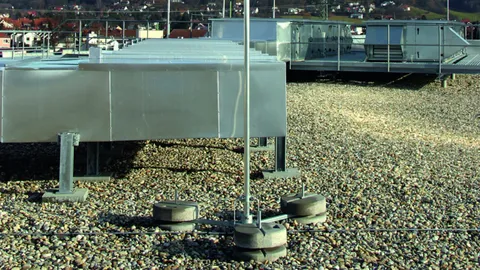

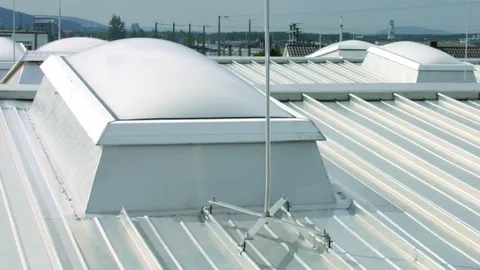

Pointes de capture autoportantes 2,5 jusqu'à 3,5 m

Avec trépied pour la protection de structures, avec adaptation à la pente du toit jusqu'à 10° max.
Les plots béton empilables (réf. 102 075 ou 102 010) et les plaques de protection (réf. 102 060 ou 102 050) doivent être commandés séparément.

Remarque: Les charges de toit autorisées doivent être respectées et, si nécessaire, clarifiées avec l'entrepreneur.

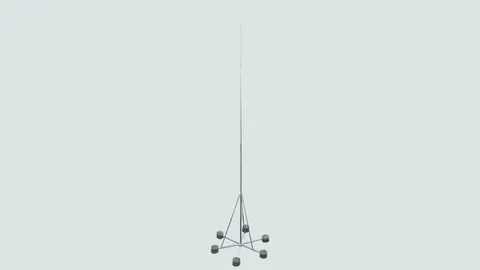

Pointes de capture autoportantes 4 jusqu'à 9 m

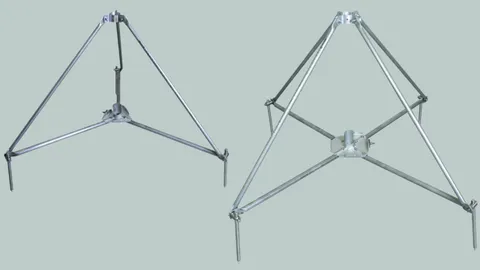

Avec trépied rabattable pour la protection de grandes structures de toit ; adaptation à la pente du toit jusqu'à 10° max.
Les plots béton empilables (réf. 102 010) et les plaques de protection (réf. 102 050) doivent être commandés séparément.

Remarque: Les charges de toit autorisées doivent être respectées et, si nécessaire, clarifiées avec l'entrepreneur.

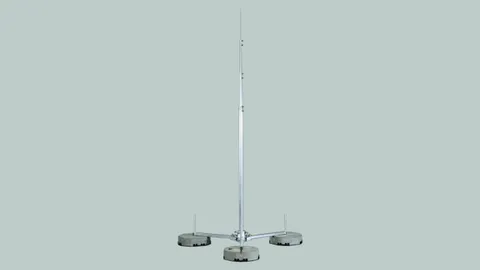

Pointes de capture autoportantes 10 et 11 m

Avec trépied pliable à six pattes pour la protection de structures de toit plus grandes ou pour l'érection sur un sol solide sans travaux de fondation. Adaptation à l'inclinaison jusqu'à max. 10 °
La base en béton empilable (référence 102 010) et la plaque de base (réf. 102 050) doivent être commandées séparément.

Remarque: Les charges de toit autorisées doivent être respectées et, si nécessaire, clarifiées avec l'entrepreneur en bâtiment.

Pointes de capture autoportantes 12 jusqu'à 14 m

Avec trépied à charnière pour la protection des structures de toit plus grandes ou pour l'érection sur le sol pavé sans travaux de fondation et l'adaptation à la pente du toit jusqu'à max. 5 °.
La base en béton empilable (référence 102 010) et la plaque de base (réf. 102 050) doivent être commandées séparément.

Remarque: Les charges de toit autorisées doivent être respectées et, si nécessaire, clarifiées avec l'entrepreneur.

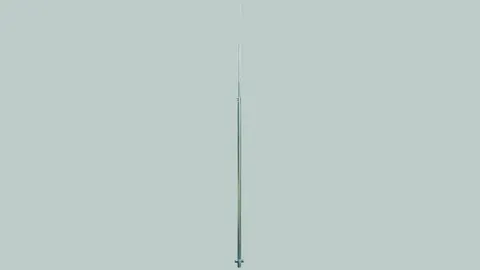

Pointes de capture télescopiques

Peut être utilisé avec des supports à trois ou quatre pieds ou une fixation par ex. sur des murs ou des constructions spéciales.

Les charges de vent et le nombre de socles en béton nécessaires sont indiqués dans EBA.

La longueur libre maximale se compose de la pointe de la pointe de capture jusqu’au support supérieur (point de fixation).
Pour des raisons de stabilité, le support central (3 fixations) doit être monté si possible à l’aide du support supérieur. La distance ne doit pas dépasser 15 cm. Le support inférieur (point de fixation) doit être installé dans une zone ≤ 15 cm à l’extrémité de la tige de capture.

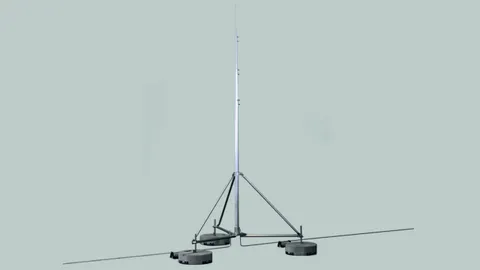

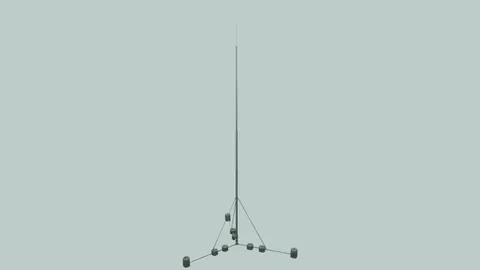

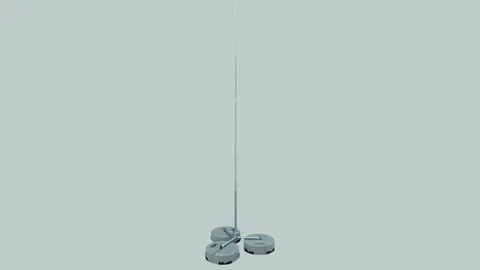

Pointe de capture télescopiques autoportantes jusqu’à 8 m

Tiges de capture autoportantes avec support à trois ou quatre pieds rabattable pour la protection de grandes structures de toit ; adaptation à la pente du toit jusqu’à 10° max.

Les plots béton empilables (poids 17 kg / référence 102 010) et les plaques de base (référence 102 050) doivent être commandés séparément.

Remarque : Attention aux charges autorisées sur le toit. Le cas échéant, vérifier auprès du constructeur du bâtiment.

Pointes de capture D40

Pour une fixation par ex. sur les murs ou les constructions spéciales.

La longueur libre maximale se compose de la pointe de la tige de capture jusqu’au support supérieur (point de fixation).
Pour des raisons de stabilité, le support central (3 fixations) doit être monté si possible à l’aide du support supérieur. La distance ne doit pas dépasser 15 cm. Le support inférieur (point de fixation) doit être installé dans une zone ≤ 15 cm à l’extrémité de la tige de capture.

Statique pour tiges de capture D40 et tubes supports PRV/Alu

Pour installation avec plot béton (Poids 17 kg). Adaptation à la pente de toit jusqu’à 10° max. à l’aide de fixations variables sur le support du socle. Les tiges de capture D40 / tubes supports doivent être commandés séparément.

Les plots béton empilables, les plaques de protection et le kit de supports socles pour recevoir d’autres plots béton et le kit d’adaptateurs pour les tiges de capture D40 sont disponibles séparément dans les accessoires.

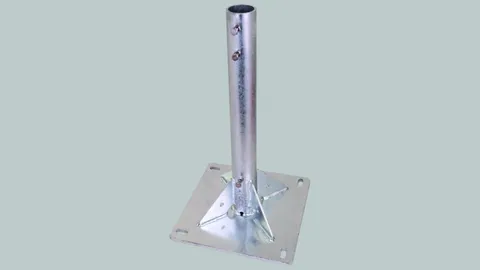

Socles de tubes supports pour tubes supports PRV/Alu et tiges de capture D40

Pour le montage avec contre-plaque sur des passerelles grillagées, des poutres en acier ou d’autres constructions. Le kit d’adaptateurs pour tiges de capture D40 est disponible séparément en tant qu’accessoire.
Les tiges de capture D40 / tubes supports doivent être commandés séparément.

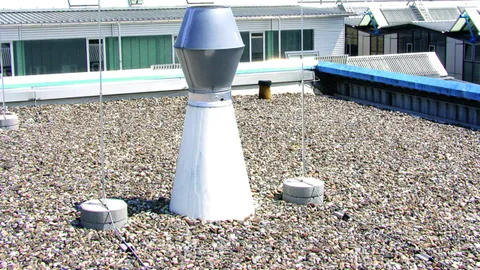

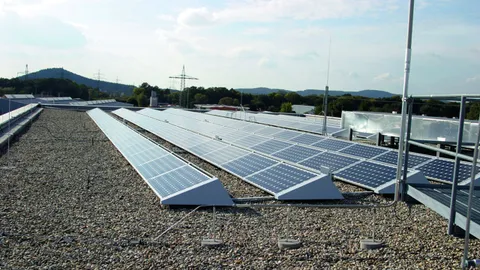

Plots béton

Pour pointes de capture, pour la protection de petites structures sur toits plats, pour le montage de supports écarteurs DEHNiso, par ex. pour des conducteurs circulaires séparés ou pour des pointes de capture séparées sur trépied (uniquement avec un poids de 17 kg).

Remarque: Informations sur la compatibilité des matériaux Les supports de conducteur de toit et les cales en liaison avec les pièces de toit peuvent être demandés à DEHN.

Plaques de protection

Pour la protection des bardages de toit sous le plot béton.

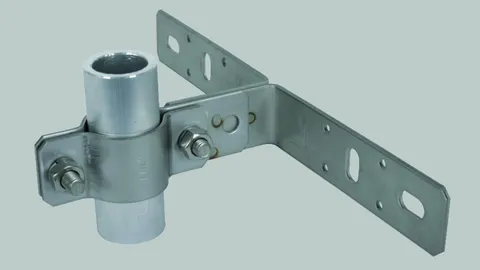

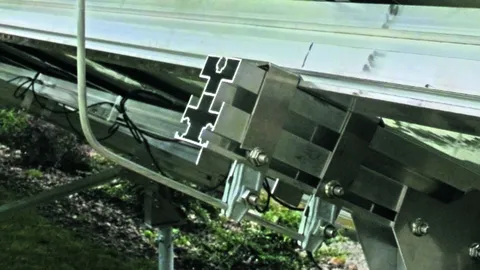

Supports pour pointes de capture D40 et DEHNcon-H

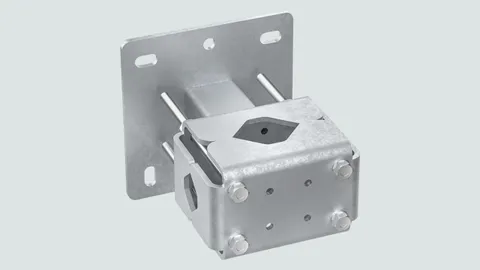

Support de mât, version lourde

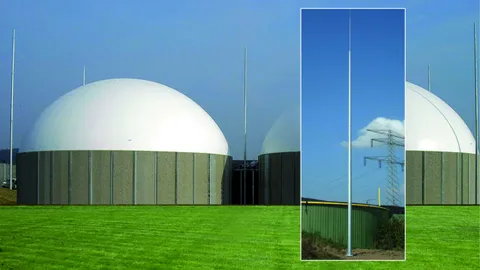

Pour la mise en place de dispositifs de capture dans des zones spécifiques telles que les installations biogaz.

Le support de mât en version lourde permet de fixer des mâts de capture d’un diamètre de Ø55-100 mm.

Mâts de capture téléscopiques avec embase à visser

Mâts de capture pour la protection d’installations spéciales en terrain plat telles que des installations photovoltaïques ou biogaz contre les coups de foudre directs.
Ces mâts sont à visser sur une embase.
Des travaux de terrassement ou de fondation ne sont pas nécessaires.
L’embase est à visser simplement dans le sol sans préparation particulière et à fixer en plus avec des piquets de terre.

Afin de renforcer la fixation, 3 piquets de terre de Ø20 mm et de 1500 mm de longueur (référence 620 151) sont nécessaires pour chaque embase à visser (à commander séparément).
Ces calculs se basent sur une pression appliquée de 0,02 kN/cm² du sol (par ex. glaise, sable, gravier d'épaisseur moyenne).

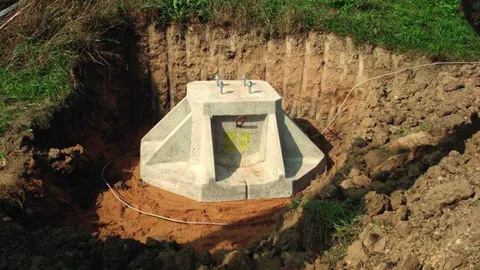

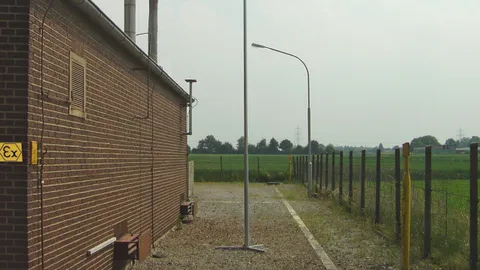

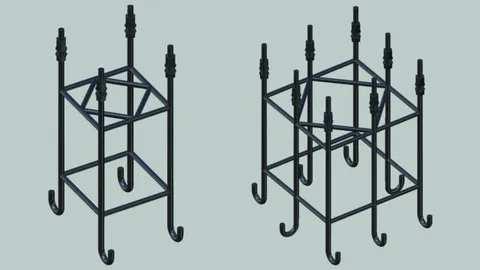

Mâts de capture téléscopiques avec embase à sceller dans du béton

Mât de capture pour la protection d’installations telles que des installations biogaz, photovoltaïques sur une surface libre, par ex. installation EX, dépôts de munition, etc. contre les impacts de foudre directs.Les mâts sont installés sur des fondations en béton préfabriquées ou directement sur la fondation en béton construite sur place avec la cage d’ancrage (à commander séparément).Des indications plus précises sur le système de connexion, les fondations et le montage peuvent être consultées dans les instructions de montage.Avantages de ce mât de capture télescopique :

Les travaux de terrassement peuvent être effectués à l’avance dans leur totalité
L’installation sur des fondations en béton préfabriquées nécessite peu d’effort sur place
Installation alternative sur des fondations en béton construites sur site avec cage d’ancrage (prendre en compte le temps de durcissement du béton lors de la planification des délais et de la construction)
Version avec platine de fixation pour un montage rapide
Ajustement simple grâce à des goujons filetés M24
Instructions de montage détaillées
Calcul statistique vérifiable (sur demande)

Éléments :

Tige de capture en St/tZn Ø42 / 25 / 15 mm Longueur 2400 ou 5400 mm avec filetage M20 et contre-écrou
Parties de mâts coniques
Platine de fixation avec bride de connexion de mise à la terre, diamètre Ø12 mm (pour conducteur rond Ø10 mm, par ex. connecteur KS, référence 301 019)

Longueur de transport max. de 6 m
