Eléments de raccordement pour conducteur HVI long

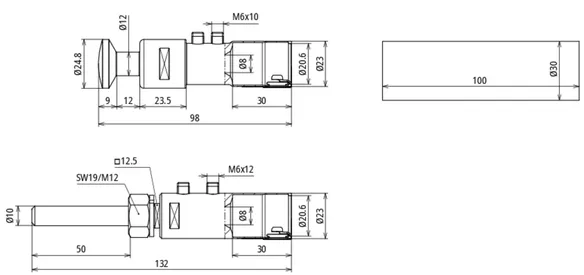

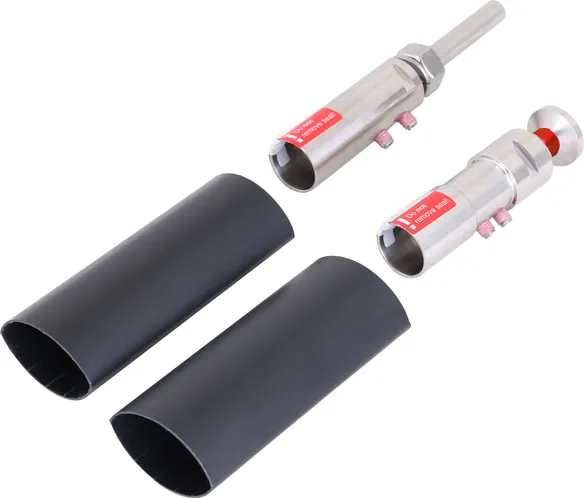

Kit de raccordement pour conducteur HVI long Ø20 mm dans le tube support

Éléments de raccordement pour la terminaison du conducteur HVI long aux deux extrémités, pour la terminaison du conducteur dans le tube support (pièce de tête) et élément pour le raccordement d’autres pièces du système de protection extérieure contre la foudre ou du système de prise de terre (deux gaines thermorétractables incluses).

Ces éléments de raccordement peuvent uniquement être utilisés pour les tubes supports HVI long.

1 Produit

Référence de la pièce 819145 HVI LO ASS RIV KF 20 V2A

GTIN 4013364152533, Clients tariffs no (UE): 85359000, Poids brut: 348.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Matériau: INOX
Raccordement: boulon Ø10 mm, longueur 50 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: HVI LO ASS RIV KF 20 V2A
Référence: 819145
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Raccordement boulon Ø10 mm, longueur 50 mm
Diamètre Ø - élément de raccordement 23 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819145 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819145 a été ajouté au panier.

Aller à la boutique en ligne

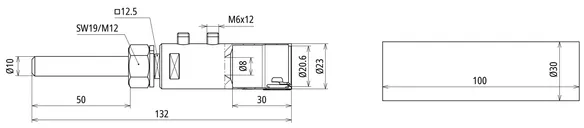

Kit de raccordement pour conducteur HVI long Ø20 mm à l‘extérieur du tube support

Éléments de raccordement pour clôturer le conducteur HVI long aux deux extrémités lors de la mise en place de dispositifs de terminaison du conducteur à l’extérieur du tube support (pièce de tête pour plaque de raccordement) et élément de raccordement pour d’autres pièces de la protection externe contre la foudre ou du système de prise de terre (y compris deux gaines thermorétractables).

Ces éléments de liaison ne peuvent être utilisés qu’en combinaison avec le set de fixation (référence 819 294) pour les tubes supports HVI long.

1 Produit

Référence de la pièce 819146 HVI LO ASS RAV KF 20 V2A

GTIN 4013364152540, Clients tariffs no (UE): 85359000, Poids brut: 380.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Matériau: INOX
Raccordement: boulon Ø10 mm, longueur 50 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: HVI LO ASS RAV KF 20 V2A
Référence: 819146
ou équivalent



Caractéristiques techniques

Matériau INOX
Raccordement boulon Ø10 mm, longueur 50 mm
Diamètre Ø - élément de raccordement 23 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819146 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819146 a été ajouté au panier.

Aller à la boutique en ligne

Élements de raccordement (pièce de tête) pour conducteur HVI long Ø20 mm à l‘extérieur du tube support

Élément de liaison pour clôturer le conducteur HVI long, lors de la mise en place de zones de terminaison du conducteur hors d’un tube support (tête pour plaque de raccordement, y compris une gaine thermorétractable).

1 Produit

Référence de la pièce 819197 AEA KO KF HVI 20 SW V2A

GTIN 4013364222236, Clients tariffs no (UE): 85359000, Poids brut: 195.98 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Élément de liaison (tête) pour clôturer le conducteur HVI long
Élément de liaison pour clôturer le conducteur HVI long
lors de la mise en place de zones de terminaison du conducteur
hors d’un tube support (tête pour plaque de raccordement, y compris
une gaine thermorétractable).
Matériau: INOX
Raccordement: filetage M12
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: AEA KO KF HVI 20 SW V2A
Référence: 819197
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Raccordement filetage M12
Diamètre Ø - élément de raccordement 23 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819197 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819197 a été ajouté au panier.

Aller à la boutique en ligne

Élements de raccordement pour conducteur HVI long Ø20 mm

Élément de liaison pour clôturer le conducteur HVI long, lors de la mise en place de zones de terminaison du conducteur pour d’autres pièces du système externe de protection contre la foudre ou de terminaison de terre (y compris une gaine thermorétractable).

1 Produit

Référence de la pièce 819199 AE BO10 KF HVI 20 SW V2A

GTIN 4013364222274, Clients tariffs no (UE): 85359000, Poids brut: 196.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Élément de liaison pour clôturer le conducteur HVI long 20 mm D
Élément de liaison pour clôturer le conducteur HVI long
lors de la mise en place de zones de terminaison du conducteur pour
d’autres pièces du système externe de protection contre la foudre ou
de terminaison de terre (y compris une gaine thermorétractable).
Matériau: INOX
Raccordement: boulon Ø10 mm, longueur 50 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: AE BO10 KF HVI 20 SW V2A
Référence: 819199
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Raccordement boulon Ø10 mm, longueur 50 mm
Diamètre Ø - élément de raccordement 23 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819199 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819199 a été ajouté au panier.

Aller à la boutique en ligne

Kit de raccordement pour conducteur HVI long Ø23 mm dans le tube support

Éléments de raccordement pour la terminaison du conducteur HVI long aux deux extrémités, pour la terminaison du conducteur dans le tube support (pièce de tête) et élément de raccordement d’autres pièces du système de protection extérieure contre la foudre ou du système de prise de terre (quatre gaines thermorétractables incluses, 2x noires, 2x grises).

Ces éléments de raccordement peuvent uniquement être utilisés pour les tubes supports HVI long.

1 Produit

Référence de la pièce 819147 HVI LO ASS RIV KF 23 V2A

GTIN 4013364152557, Clients tariffs no (UE): 85359000, Poids brut: 360.01 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Matériau: INOX
Raccordement: boulon Ø10 mm, longueur 50 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: HVI LO ASS RIV KF 23 V2A
Référence: 819147
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Raccordement boulon Ø10 mm, longueur 50 mm
Diamètre Ø - élément de raccordement 23 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819147 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819147 a été ajouté au panier.

Aller à la boutique en ligne

Kit de raccordement pour conducteur HVI long Ø23 mm à l‘extérieur du tube support

Éléments de raccordement pour la terminaison du conducteur HVI long aux deux extrémités, pour la terminaison du conducteur à l’extérieur du tube support (pièce de tête pour plaque de raccordement) et élément pour le raccordement d’autres pièces du système de protection extérieure contre la foudre ou du système de prise de terre (quatre gaines thermorétractables incluses, 2x noire, 2x grises).
Ces éléments de liaison ne peuvent être utilisés qu’en combinaison avec le kit de fixation (référence 819 294) et pour les tubes supports HVI long.

1 Produit

Référence de la pièce 819148 HVI LO ASS RAV KF 23 V2A

GTIN 4013364152564, Clients tariffs no (UE): 85359000, Poids brut: 388.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Set de raccordement pour conducteur HVI long 23 mm D
pour pose extérieure sur support INOX
Éléments de liaison pour clôturer
le conducteur HVI long aux deux extrémités ;
lors de la mise en place de zones de terminaison du conducteur
hors d’un tube support (tête pour plaque de raccordement)
et élément de liaison pour d’autres pièces du système externe de protection contre la foudre et de terminaison de terre

(y compris quatre gaines thermorétractables 2x noir,
2x gris)
Matériau: INOX
Raccordement: boulon Ø10 mm, longueur 50 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: HVI LO ASS RAV KF 23 V2A
Référence: 819148
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Raccordement boulon Ø10 mm, longueur 50 mm
Diamètre Ø - élément de raccordement 23 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819148 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819148 a été ajouté au panier.

Aller à la boutique en ligne

Élements de raccordement (pièce de tête) pour conducteur HVI long Ø23 mm à l‘extérieur du tube support

Élément de raccordement pour la terminaison du conducteur HVI long, pour la terminaison du conducteur à l’extérieur du tube support (tête pour plaque de raccordement, y compris deux gaines thermorétractables, 1x noire, 1x grise).

1 Produit

Référence de la pièce 819196 AEA KO KF HVI 23 GR V2A

GTIN 4013364222229, Clients tariffs no (UE): 85359000, Poids brut: 195.50 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Élément de liaison (tête) 23 mm D pose extérieure sur support INOX
Élément de liaison pour clôturer le conducteur HVI long
lors de la mise en place de zones de terminaison du conducteur hors d’un tube support (tête pour plaque de raccordement,
y compris deux gaines thermorétractables).

Matériau: INOX
Raccordement: filetage M12
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: AEA KO KF HVI 23 GR V2A
Référence: 819196
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Raccordement filetage M12
Diamètre Ø - élément de raccordement 23 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819196 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819196 a été ajouté au panier.

Aller à la boutique en ligne

Élements de raccordement pour conducteur HVI long Ø23 mm

Élément de raccordement pour la terminaison du conducteur HVI long, pour la terminaison du conducteur pour d’autres pièces du système extérieur de protection contre la foudre ou du système de prise de terre (y compris deux gaines thermorétractables, 1x noire, 1x grise).

1 Produit

Référence de la pièce 819198 AE BO10 KF HVI 23 GR V2A

GTIN 4013364222250, Clients tariffs no (UE): 85359000, Poids brut: 202.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Élément de liaison pour conducteur HVI long 23 mm D INOX
Élément de liaison pour clôturer le conducteur HVI long
lors de la mise en place de zones de terminaison du conducteur pour
d’autres pièces du système externe de protection contre la foudre ou de terminaison de terre
(y compris deux gaines thermorétractables).
Matériau: INOX
Raccordement: boulon Ø10 mm, longueur 50 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: AE BO10 KF HVI 23 GR V2A
Référence: 819198
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Raccordement boulon Ø10 mm, longueur 50 mm
Diamètre Ø - élément de raccordement 23 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819198 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819198 a été ajouté au panier.

Aller à la boutique en ligne

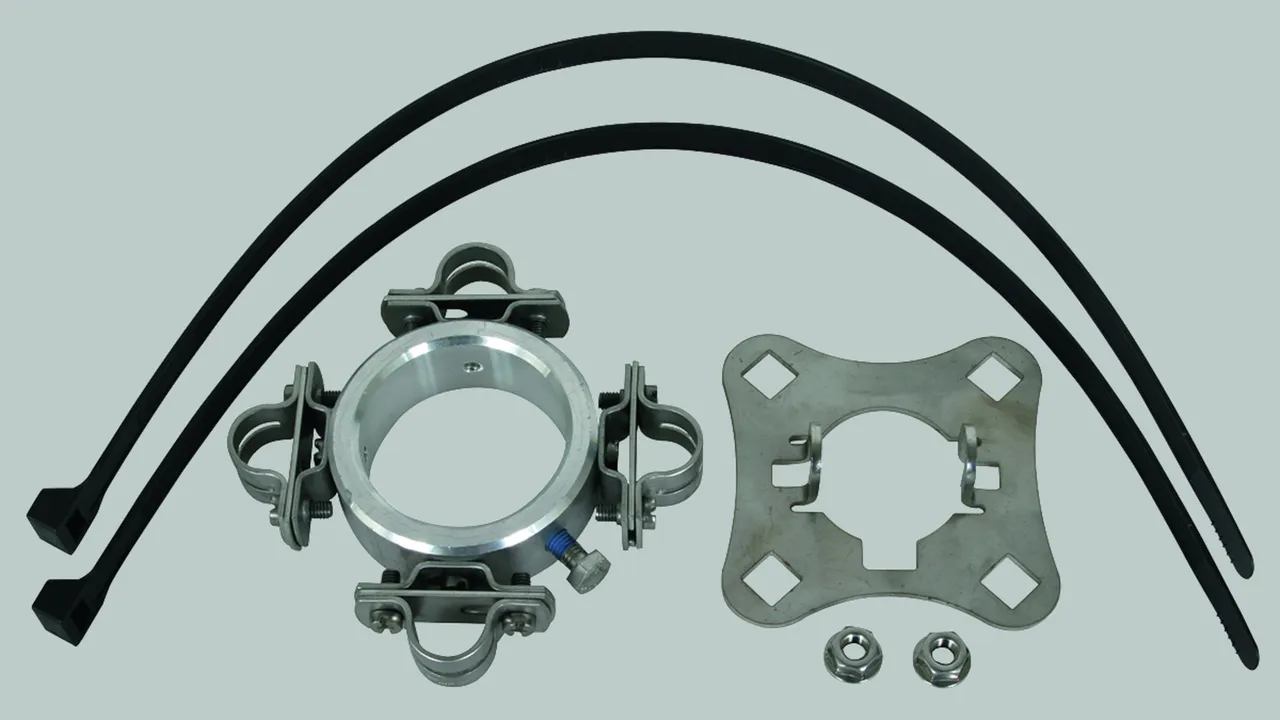

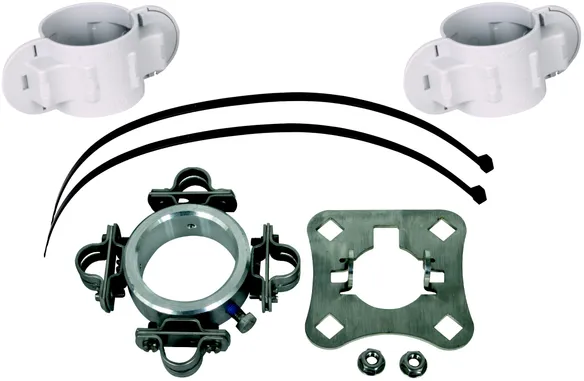

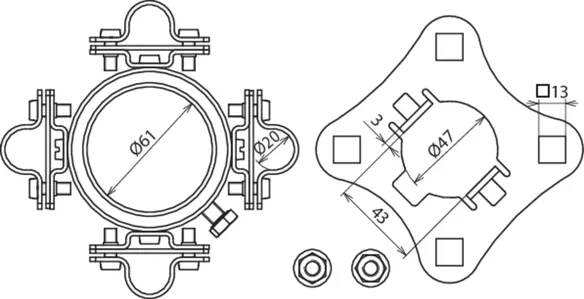

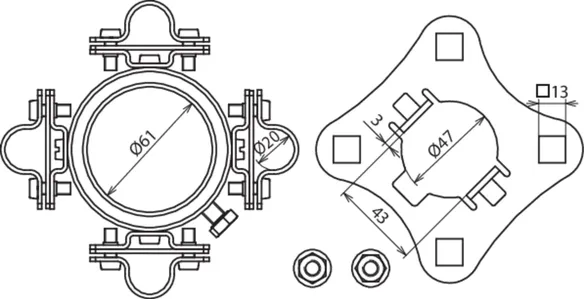

Kit de raccordement pour conducteur HVI long noir/gris

Kit de fixation pour le montage du conducteur HVI long aux tubes supports HVI long, comprenant une plaque de raccordement (4 éléments, y compris. deux écrous à embase crantée) et une bague de fixation avec quatre porte-câbles fendus (Ø20 mm) pour la terminaison d’extrémité (deux fixations pour câble incluses avec demi-pièces de support en plastique).

1 Produit

Référence de la pièce 819294 BFS D61 4X20

GTIN 4013364152571, Clients tariffs no (UE): 85389099, Poids brut: 780.80 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Matériau: INOX
Logement - plaque de fixation : trou carré 13 mm
Support conducteur: 4 x 20 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: BFS D61 4X20
Référence: 819294
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Logement - plaque de fixation trou carré 13 mm
Support conducteur 4 x 20 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819294 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819294 a été ajouté au panier.

Aller à la boutique en ligne

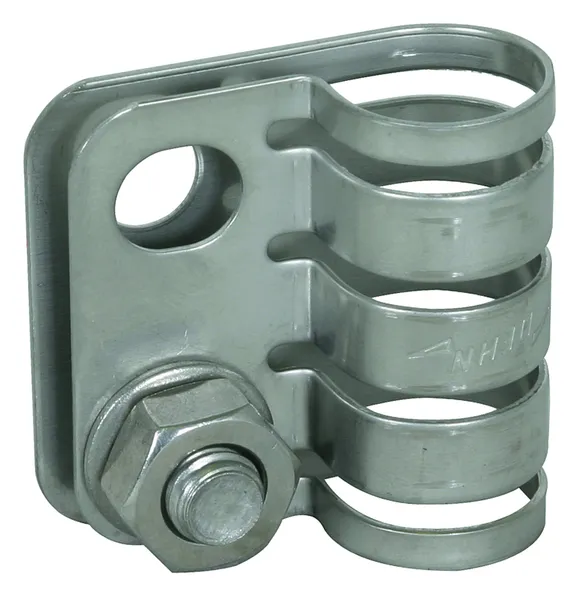

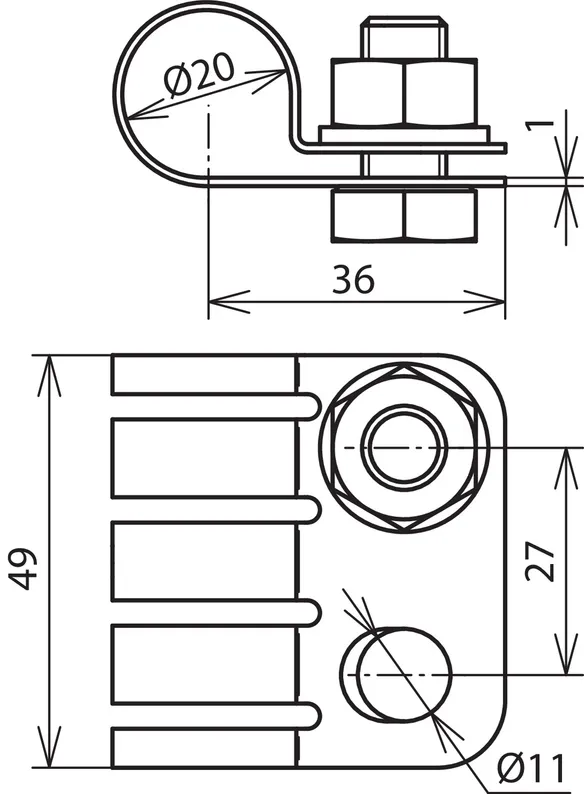

Eléments de raccordement PA pour conducteur HVI long

Pour la décharge du champ électrique dans la zone de terminaison du conducteur HVI light.
Surface spécialement fendue pour réaliser un contact électrique à l'enveloppe semi-conductrice.

1 Produit

Référence de la pièce 410229 PAE 20 23 AB11 V2A

GTIN 4013364107731, Clients tariffs no (UE): 85359000, Poids brut: 72.00 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations


Matériau: INOX
Diamètre - plage de serrage: 20 mm
Ø perçage de raccordement: 11 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: PAE 20 23 AB11 V2A
Référence: 410229
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Diamètre - plage de serrage 20 mm
Ø perçage de raccordement 11 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 410229 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 410229 a été ajouté au panier.

Aller à la boutique en ligne

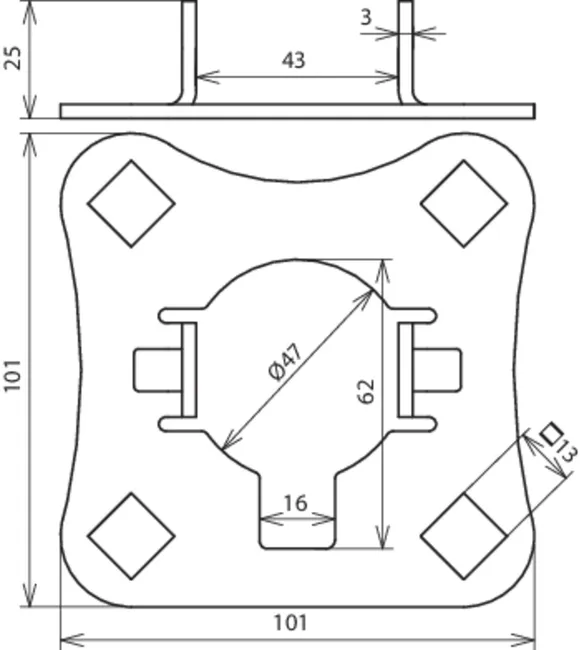

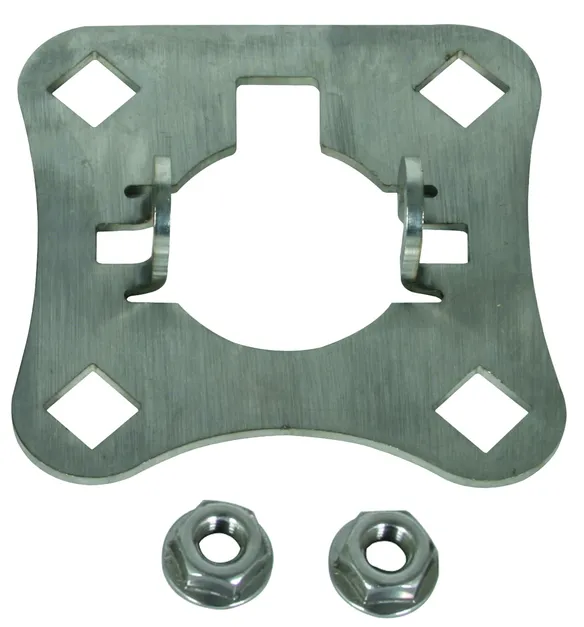

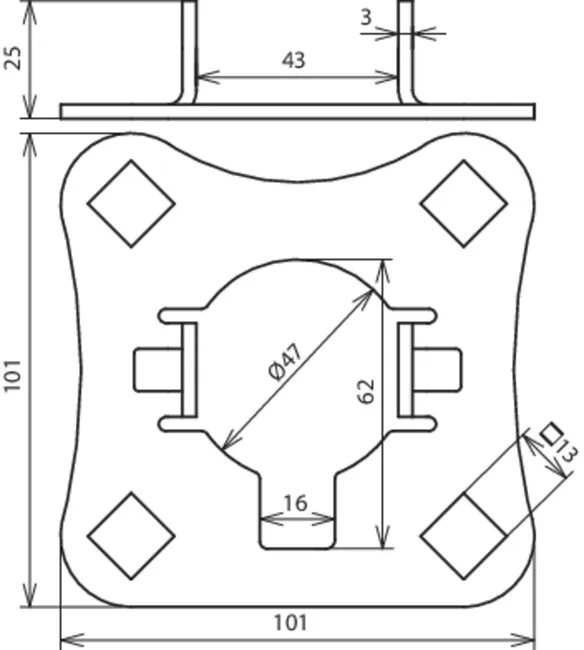

Plaque de raccordement

Plaque de raccordement (4 éléments, y compr. deux écrous à embase crantée) pour le montage du conducteur HVI long sur tube support Ø50 mm (par ex. référence 105 330, 105 331, 105 332, 105 333).

1 Produit

Référence de la pièce 819288 AP SR D50 4AE HVI V2A

GTIN 4013364236479, Clients tariffs no (UE): 85389099, Poids brut: 176.00 g, Prix unitaire: 1.00 pièce(s)

Précédent

Images

Plus d'informations


Matériau: INOX
Logement - plaque de fixation : trou carré 13
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: AP SR D50 4AE HVI V2A
Référence: 819288
ou équivalent

Certificats



Caractéristiques techniques

Matériau INOX
Logement - plaque de fixation trou carré 13
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Le produit 819288 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819288 a été ajouté au panier.

Aller à la boutique en ligne

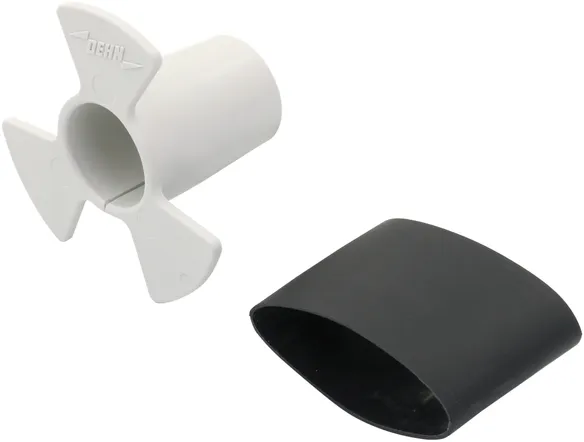

Manchon de tube support pour réduction du bruit

1 Produit

Référence de la pièce 819235 SCHIRM HVI SCH RED

GTIN 4013364477216, Clients tariffs no (UE): 85389099, Poids brut: 109.60 g, Prix unitaire: 1.00 pièce(s)

Images

Plus d'informations

Manchon de tube support pour la réduction du bruit
pour conducteur HVI long
Ø20 mm et Ø23 mm posé à l’intérieur dans un tube support
Matériau: Plastique
Utilisable pour: HVI long noir et HVI long gris
Diamètre Ø du conducteur: 20 / 23 mm

produit : DEHN
Type: SCHIRM HVI SCH RED
Référence: 819235
ou équivalent

Certificats



Caractéristiques techniques

Matériau Plastique
Utilisable pour HVI long noir et HVI long gris
Diamètre Ø du conducteur 20 / 23 mm

Le produit 819235 a été ajouté au bloc-notes

Aller au bloc-notes

Le produit 819235 a été ajouté au panier.

Aller à la boutique en ligne
back to top
